Wyłączniki różnicowo - prądowe - rodzaje i działanie

Wyłączniki różnicowo - prądowe Działanie i rodzaje

Funkcje

Wyłączniki różnicowoprądowe zapewniają:

• załączanie i odłączanie izolacyjne obwodów elektrycznych
• ochronę przed porażeniem przy dotyku bezpośrednim i pośrednim
• zabezpieczenie instalacji przy uszkodzeniu izolacji

Wyłączniki różnicowoprądowe są stosowane w budownictwie mieszkaniowym, powszechnym i przemysłowym.

Działanie

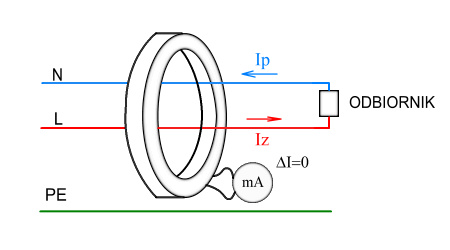

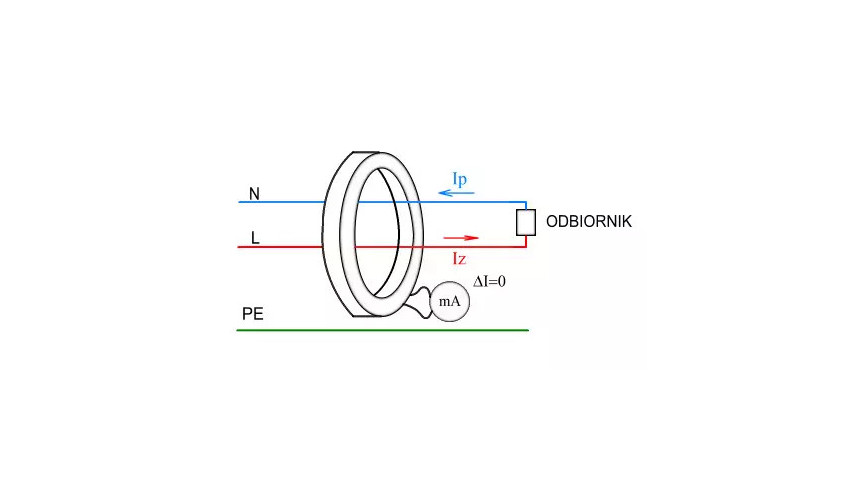

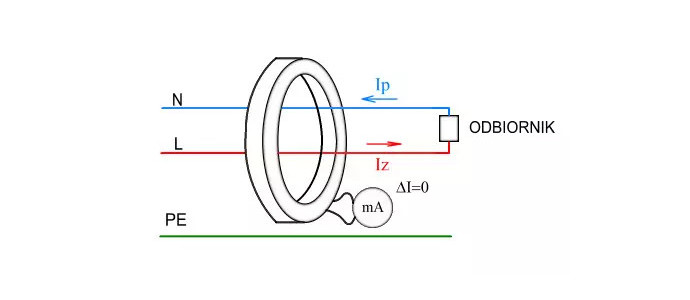

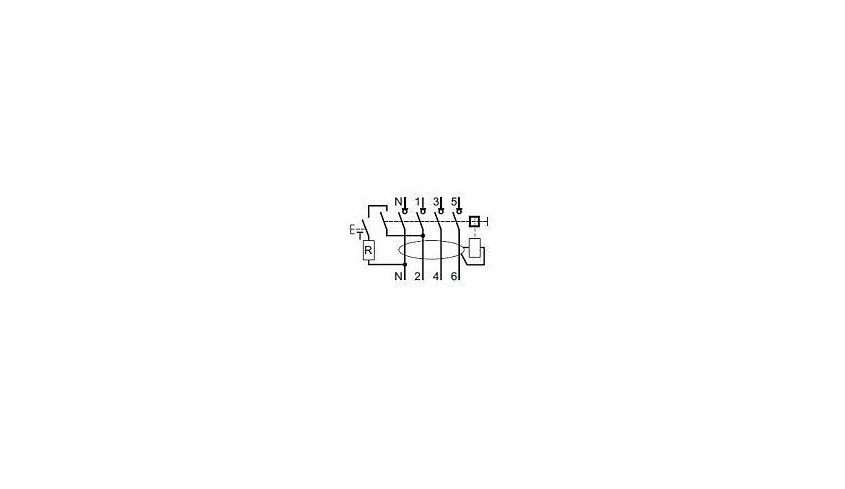

Podstawowym elementem wyłączników różnicowo-prądowych jest przekładnik Ferrantiego . Na zaciskach przekładnika indukowany jest prąd będący różnicą prądów wpływających i wypływających . W przypadku gdy te prądy są takie same ( brak upływu ) , prąd różnicowy równy jest zero ?I = 0 . Sytuację taką ilustruje rysunek poniżej

W przypadku gdy prądy wpływające i wypływające nie są sobie równe ( występuje upływ w obwodzie ) na zaciskach przekładnika indukowany jest prąd różnicowy różny od zera ?I ? 0 , Wyłącznik różnicowo prądowy w zależności od ustawionej wielkości prądu różnicowego rozłącza obwód . Rozpływy prądów w tym przypadku ilustruje rysunek poniżej .

Ze względu na sposób działania i zastosowania wyróżnia się następujące typy wyłączników.

Typ AC

• Wyzwalanie jest zapewnione przy sinusoidalnych, różnicowych prądach przemiennych zarówno gdy pojawiają się nagle lub wzrastają powoli.

Typ A

• Wyzwolenie jest zapewnione przy sinusoidalnych, różnicowych prądach przemiennych i przy pulsujących różnicowych prądach stałych zarówno gdy pojawiają się nagle lub wzrastają powoli.
• Zastosowanie: urządzenia elektroniczne, prostowniki, aparatura pomiarowa.

Typ "B"

• Wyzwalanie dla prądów sinusoidalnych , pulsujących oraz prądów stałych. Zasdniczo czułe na wszystkie rodzaje prądów
• Stosowane w układach z przetwornicami częstotliwości i podbnymi

Typ "S" ( selektywne)

• Wyłaczniki ze zwłoką czasową wyzwolenia

Typ ?si?

Zwiększona ciągłość zasilania przy zakłóceniach w sieci:

z wysokim ryzykiem przypadkowego wyzwolenia:

• wielokrotne wyładowania piorunowe
• system uziemienia IT
• regulatory prędkości, przetworniki częstotliwości
• obecność elektronicznych stateczników
• obecność urządzeń zawierających filtry zakłóceń tj. oświetlenie, systemy komputerowe itp.

ściemniacze:

• występowanie harmonicznych lub filtrowanie dużych częstotliwości
• występowanie składowej stałej prądu: diody, tyrystory, triaki
• niskie temperatury.

Typ ?SiE?

• Wyłączniki typu ?SiE? jest zalecany do stosowania w wilgotnym otoczeniu i / lub otoczeniu zanieczyszczonym agresywnymi czynnikami, np. baseny kąpielowe, przystanie wodne, przemysł rolno-spożywczy, oczyszczalnie ścieków, zakłady przemysłowe.

Typ "U"

• Wyłączniki dedykowane do pracy z przetwornicami częstotliwości , posiadają normalną czułość dla częstotliwości 50/60 Hz , jednak dla pozostałych czestotliwość jest ona zmniejszona aby zapobiec błędnemu wyzwoleniu spowodowanym pracą falownika.
