Blok styków XE2SP2151 ( do ZCKJ1, migowe, 1NO+1NC ) )

Blok styków XE2SP2151 ( do ZCKJ1, migowe, 1NO+1NC ) )

Potrzebujesz więcej informacji? Zapytaj o produkt
48,45 zł (Brutto)
39,39 zł (netto)

Najniższa cena 48,45 zł od 10.07.2025 dla tego produktu

Ilość

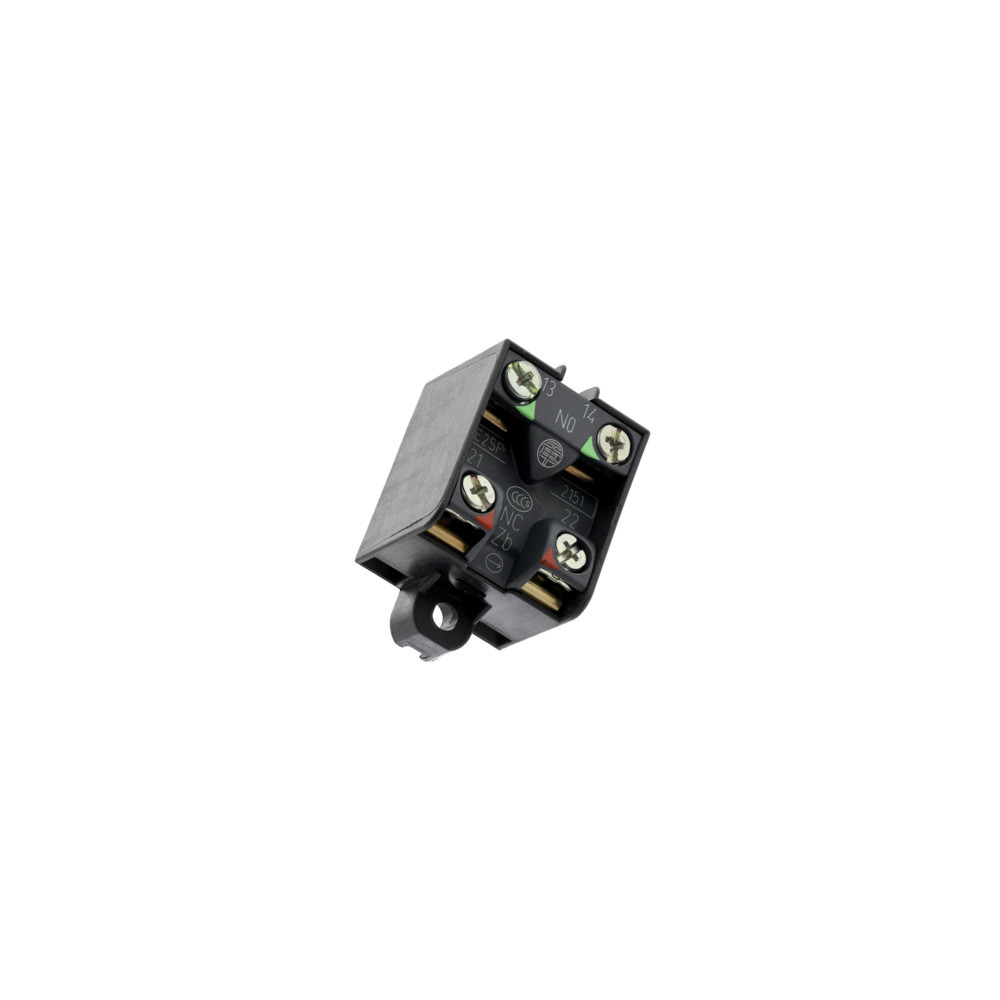

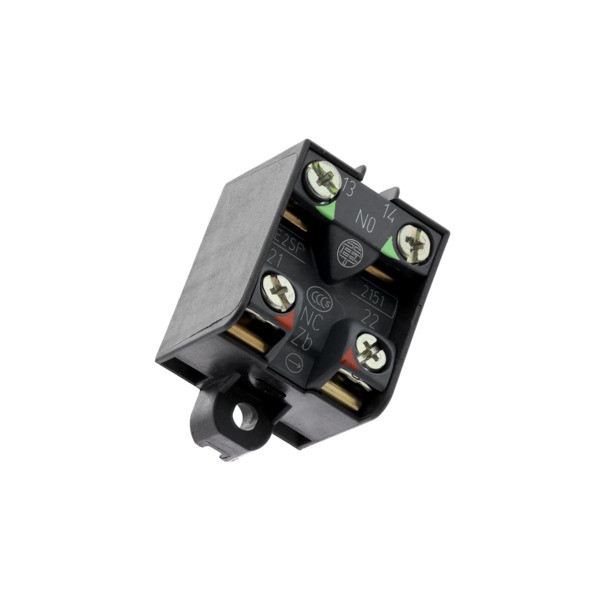

Blok styków XE2SP2151 to element pomocniczy do wyłączników krańcowych z serii Telemecanique Limit switches XC Standard (produkowanych przez Schneider Electric). Jest to moduł, który dostarcza styki elektryczne dla korpusów wyłączników krańcowych, takich jak XCKJ, XCKM, XCKL, XCR, XCKP, XCKS, XCKD, ZCD21, ZCP21, ZCKM1, ZCKJ1, ZCKJ1D, ZCKS1, ZCKL1.

Oto kluczowe dane techniczne i cechy tego bloku styków:

Blok Styków XE2SP2151 - Główne Cechy i Dane Techniczne

1. Konfiguracja styków:

  • 1 styk NC (Normalnie Zamknięty) + 1 styk NO (Normalnie Otwarty)
  • Działanie styków: Migowe (Snap Action) - oznacza to, że styki zmieniają swój stan bardzo szybko, niezależnie od szybkości zadziałania mechanizmu, co minimalizuje zjawisko iskrzenia i zwiększa trwałość styków.

2. Parametry elektryczne:

  • Znamionowy prąd cieplny (Ithe): 10 A (zgodnie z IEC 60947-5-1)
  • Znamionowe napięcie izolacji (Ui):
    • 500 V (stopień zanieczyszczenia 3) zgodnie z IEC 60947-1
    • 300 V zgodnie z UL 508
    • 300 V zgodnie z CSA C22.2 No 14
  • Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV (zgodnie z IEC 60664, IEC 60947-1)
  • Obciążalność styków (kodowanie):
    • AC-15: Ue = 240 V, Ie = 3 A (dla obciążeń AC)
    • DC-13:
      • Ue = 250 V, Ie = 0.27 A
      • 120 V, 4 W
      • 24 V, 10 W
      • 48 V, 7 W
  • Zabezpieczenie zwarciowe: Zalecane zabezpieczenie bezpiecznikiem 10 A typu gG.
  • Rezystancja między zaciskami: <25 mOhm (zgodnie z IEC 60255-7 kategoria 3)

3. Trwałość elektryczna:

  • 5 000 000 cykli (dla DC-13, różne napięcia i moce, w zależności od warunków pracy: szybkość zadziałania < 60 cykli/min, współczynnik obciążenia: 0.5)

4. Połączenia elektryczne:

  • Zaciski śrubowe
  • Zdolność zaciskania: 1 x 0.34...2 x 1.5 mm²

5. Materiał i konstrukcja:

  • Materiał styków: Styki pokryte srebrem (Silver plated contacts)
  • Forma izolacji styków: Zb (zgodnie z normami)

6. Warunki pracy:

  • Minimalna prędkość zadziałania: 0.01 mm/s
  • Temperatura pracy: -25°C do +70°C
  • Stopień ochrony: IP20 (na zaciskach)
  • Trwałość mechaniczna: Zazwyczaj deklarowana bardzo wysoka, np. 30 milionów cykli (dla całego wyłącznika krańcowego, do którego blok styków jest częścią).

7. Wymiary i waga:

  • Szerokość: Około 2.5 mm
  • Wysokość: Około 2.5 mm
  • Głębokość: Około 4 mm
  • Waga: Około 0.022 kg (22 g)

8. Kompatybilność:

  • Jest częścią systemu modułowego TeSys.
  • Kompatybilny z korpusami wyłączników krańcowych: XCKJ, XCKM, XCKL, XCR, XCKP, XCKS, XCKD, ZCD21, ZCP21, ZCKM1, ZCKJ1, ZCKJ1D, ZCKS1, ZCKL1.

Blok styków XE2SP2151 jest kluczowym elementem w budowie kompletnych wyłączników krańcowych, zapewniającym niezawodne i precyzyjne działanie w aplikacjach przemysłowych wymagających sygnalizacji pozycji lub blokady bezpieczeństwa. Działanie migowe jest szczególnie cenione w aplikacjach, gdzie wymagana jest powtarzalność i niezawodność przełączania.
