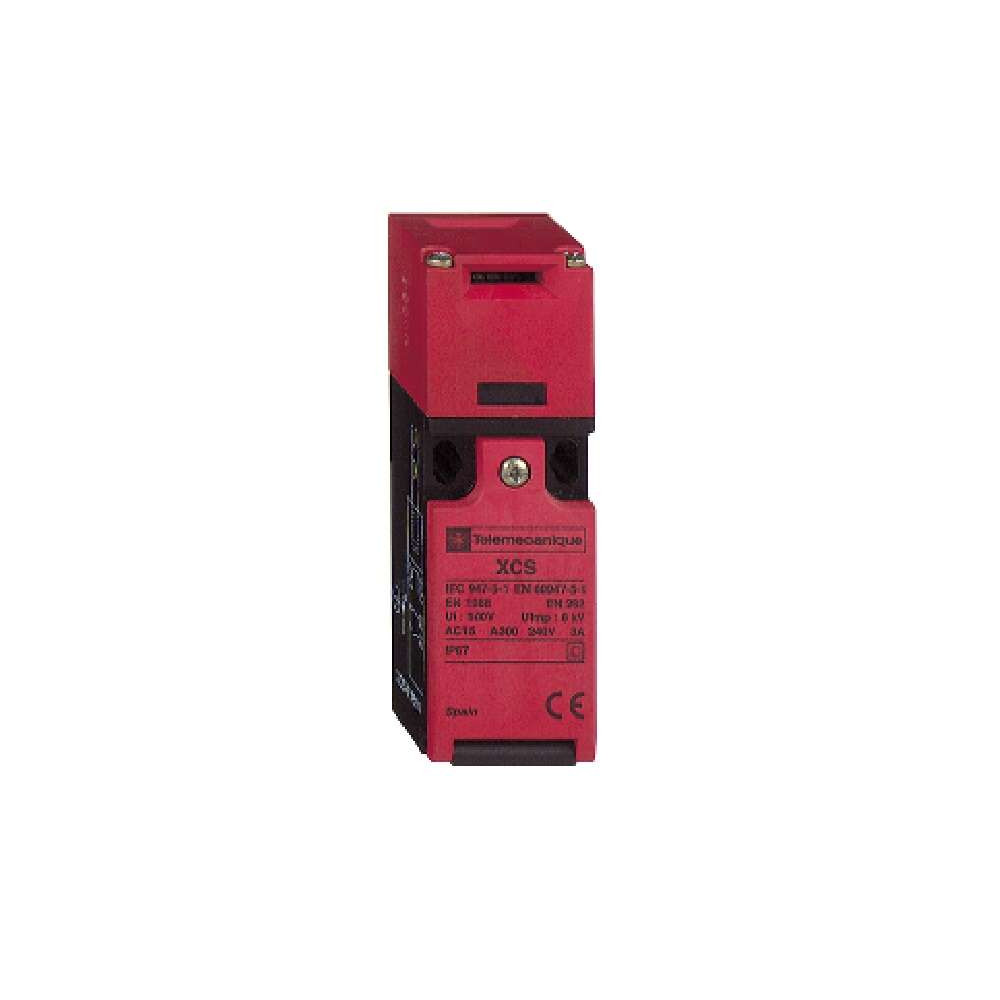

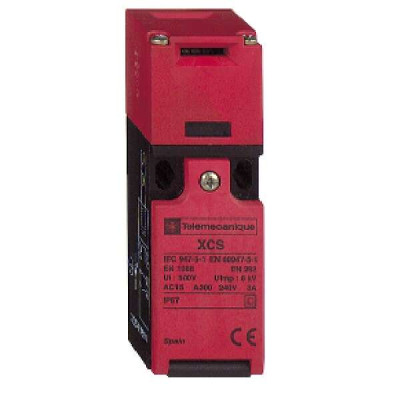

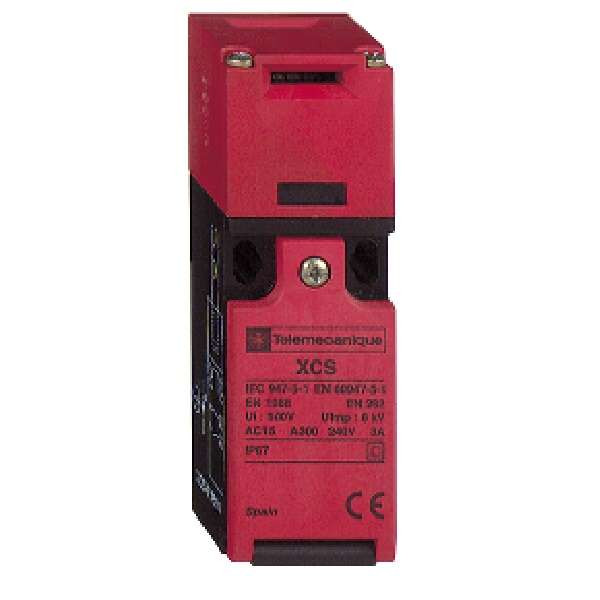

Łącznik krańcowy XCSPA791 bezpieczeństwa 2 NC

Łącznik krańcowy XCSPA791 bezpieczeństwa 2 NC

Potrzebujesz więcej informacji? Zapytaj produkt
89,50 zł (Brutto)
72,76 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

Łącznik krańcowy Schneider Electric XCSPA791 to element z serii Telemecanique Safety switches XCS, zaprojektowany jako wyłącznik bezpieczeństwa do nadzorowania pozycji ruchomych osłon i drzwi w maszynach. Jego kluczową cechą jest zastosowanie klucza aktywującego (key operated turret head), co czyni go idealnym do zastosowań wymagających bezpiecznej blokady dostępu.

Główne dane techniczne

  • Producent: Schneider Electric (marka Telemecanique Sensors)
  • Seria: Preventa Safety switches XCS (model XCSPA)
  • Typ produktu: Łącznik bezpieczeństwa, kluczowy (key operated)
  • Działanie styków: Wolne otwieranie, jednoczesne (Slow-break, simultaneous) — co jest standardem dla wyłączników bezpieczeństwa, zapewniając wymuszone otwarcie styków nawet w przypadku ich zespawania.
  • Typ głowicy: Obrotowa głowica na klucz (Key operated turret head).
  • Konfiguracja styków: 2 NC (Normalnie Zamknięte) — oba styki otwierają się jednocześnie.
  • Materiał korpusu i głowicy: Poliamid (PA) — tworzywo sztuczne.

Parametry elektryczne

  • Znamionowy prąd cieplny (Ithe): 10 A
  • Znamionowe napięcie izolacji (Ui):
    • 500 V zgodnie z EN/IEC 60947-1
    • 300 V zgodnie z UL 508 i CSA C22.2 No 14
  • Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV zgodnie z EN/IEC 60947-5-1
  • Znamionowy prąd pracy (Ie):
    • AC-15: 6 A przy 120 V; 3 A przy 240 V (zgodnie z EN/IEC 60947-5-1, kategoria A300)
    • DC-13: 0,55 A przy 125 V; 0,27 A przy 250 V (zgodnie z EN/IEC 60947-5-1, kategoria Q300)
  • Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 10 A typu gG (gL).
  • Podłączenie elektryczne: Zaciski śrubowe.
    • Obsługiwane przekroje przewodów: 1×0,5…2×1,5mm2 z lub bez końcówki kablowej.
  • Wprowadzenie kablowe: 1 wejście gwintowane Pg 11 (dla kabli o średnicy zewnętrznej 7-10 mm).

Parametry mechaniczne i środowiskowe

  • Trwałość mechaniczna: 1 000 000 cykli
  • Trwałość elektryczna: 1 000 000 cykli (dla AC-15, 2 A przy 230 V)
  • Wymuszone otwarcie (Positive opening): Zestyk NC posiada funkcję wymuszonego otwarcia, co jest kluczowe dla bezpieczeństwa. Minimalna siła wymagana do wymuszonego otwarcia: 15 N.
  • Minimalna prędkość zadziałania: 0,01 m/s
  • Maksymalna prędkość zadziałania: 0,5 m/s
  • Stopień ochrony (IP): IP67 (wysoka odporność na kurz i wodę) zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1.
  • Klasa ochrony przed porażeniem elektrycznym: Klasa II (podwójna izolacja) zgodnie z EN/IEC 61140.
  • Temperatura otoczenia:
    • Praca: -25°C do 70°C
    • Przechowywanie: -40°C do 70°C
  • Odporność na wibracje: 5 gn (dla f = 10-500 Hz) zgodnie z IEC 60068-2-6.
  • Odporność na wstrząsy: 10 gn dla 11 ms zgodnie z IEC 60068-2-27.
  • Wymiary (Szer. x Wys. x Głęb.): Około 30 x 94 x 30 mm
  • Waga: Około 0,11 kg

Poziom bezpieczeństwa i zastosowanie

  • Poziom bezpieczeństwa: Może osiągnąć kategorię 4, Poziom wydajności (PL) = e (zgodnie z EN/ISO 13849-1) oraz SIL 3 (zgodnie z EN/IEC 61508) przy odpowiednim systemie monitorowania i prawidłowym okablowaniu.
  • Dane dotyczące niezawodności bezpieczeństwa: B10d = 5 000 000 (wartość dla 20-letniego okresu eksploatacji, ograniczona zużyciem mechanicznym lub styków).
  • Zastosowanie: Łącznik XCSPA791 jest przeznaczony do stosowania w aplikacjach wymagających blokady osłon bezpieczeństwa, gdzie ruch osłony jest monitorowany przez specjalny klucz aktywujący. Typowo stosowany w maszynach o małej bezwładności, które nie wymagają blokady dostępu przed całkowitym zatrzymaniem maszyny. Jest szczególnie użyteczny, gdy konieczne jest uniemożliwienie przypadkowego otwarcia osłony.

XCSPA791 to niezawodne i zgodne z normami bezpieczeństwa rozwiązanie do zabezpieczania maszyn w wielu gałęziach przemysłu.
