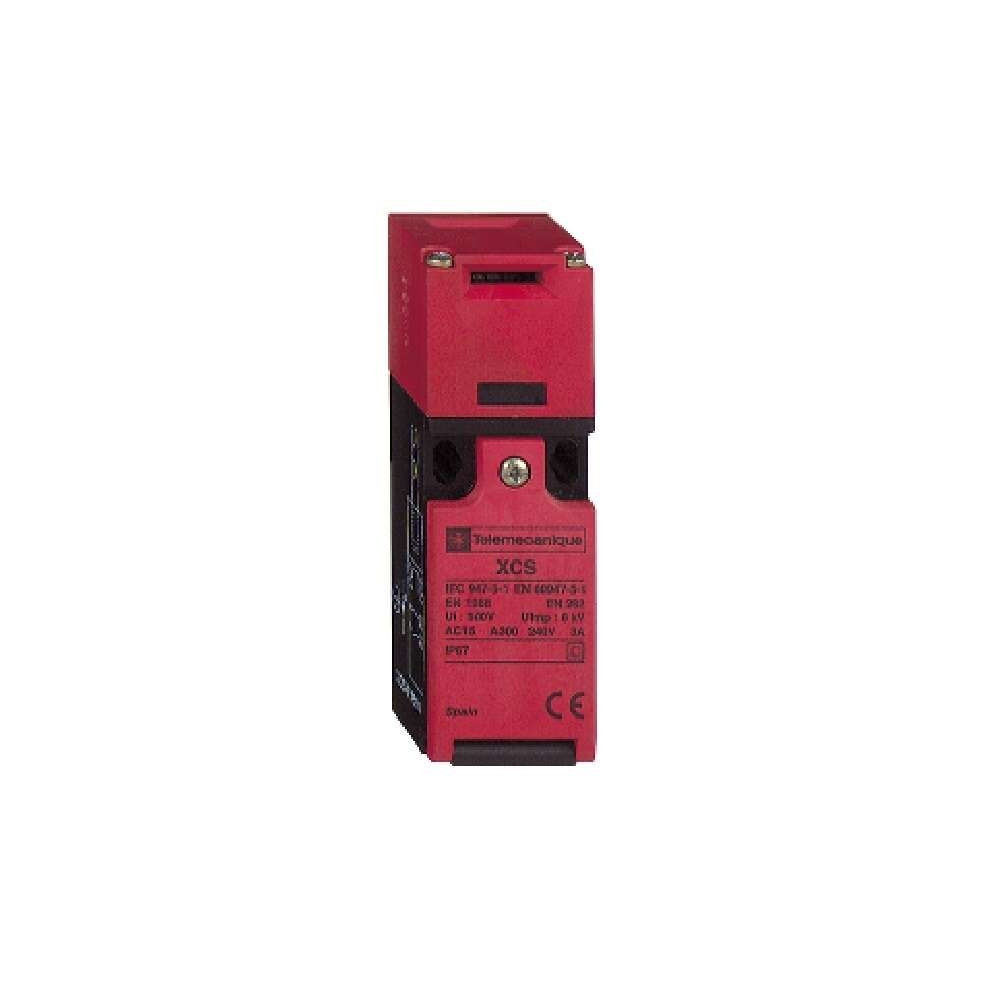

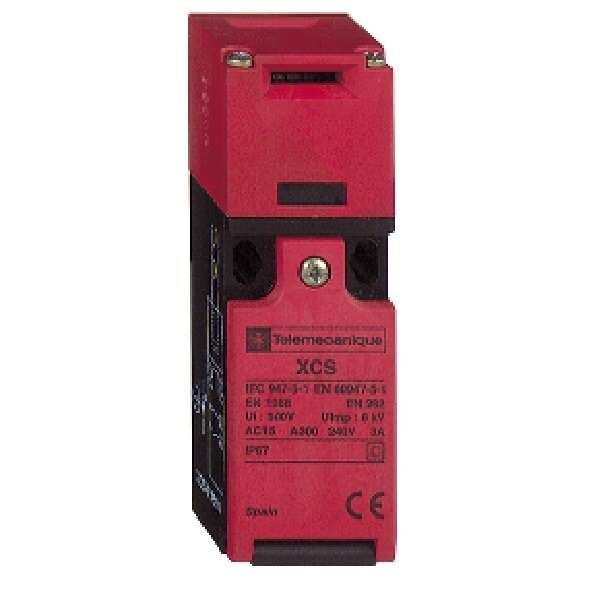

Łącznik krańcowy XCSPA792 bezpieczeństwa 2 NC
126,36 zł (Brutto)
102,73 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni
Łącznik krańcowy bezpieczeństwa Schneider Electric XCSPA792 (część serii Telemecanique Safety switches XCS Preventa) to kompaktowy, plastikowy wyłącznik bezpieczeństwa z głowicą rewolwerową na klucz, przeznaczony do monitorowania pozycji osłon i drzwi w maszynach, zapewniając bezpieczeństwo operatorów. Charakteryzuje się precyzyjnym działaniem i wysokim stopniem ochrony.
Główne cechy
- Typ produktu: Łącznik krańcowy bezpieczeństwa / Wyłącznik bezpieczeństwa.
- Seria: Telemecanique Safety switches XCS Preventa (podseria XCSPA).
- Design: Kompaktowy, plastikowy korpus.
- Typ głowicy: Głowica rewolwerowa na klucz.
- Działanie: Wyzwalany kluczem/aktoatorem (brak klucza w zestawie, należy go dokupić osobno, np. z serii XCSZ).
- Konfiguracja styków: 2 x NC (Normalnie Zamknięte).
- Działanie styków: Powolne rozłączanie (slow-break), jednoczesne (simultaneous) dla styków NC. Jest to kluczowa cecha w zastosowaniach bezpieczeństwa, zapewniająca, że styki otworzą się niezależnie od prędkości działania.
- Izolacja: Podwójna izolacja (Class II zgodnie z EN/IEC 61140).
Parametry elektryczne
- Znamionowy prąd cieplny (Ith): 10 A (zgodnie z IEC 60947-5-1).
- Znamionowe napięcie izolacji (Ui):
- 300 V (zgodnie z UL 508, CSA C22.2 No 14)
- 500 V (zgodnie z EN/IEC 60947-1)
- Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV (zgodnie z EN/IEC 60947-5-1).
- Znamionowy prąd pracy (Ie) w AC-15 (obciążenia indukcyjne):
- 6 A przy 120 V AC
- 3 A przy 240 V AC
- Znamionowy prąd pracy (Ie) w DC-13 (obciążenia prądu stałego):
- 0,55 A przy 125 V DC
- 0,27 A przy 250 V DC
- Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 10 A typu gG (gl) (zgodnie z EN/IEC 60947-5-1).
- Rezystancja styków: ≤ 30 mOhm (zgodnie z IEC 60947-5-4).
Parametry mechaniczne i środowiskowe
- Materiał obudowy: Tworzywo sztuczne (poliamid PA66 wzmocniony włóknem szklanym).
- Trwałość mechaniczna: 1 000 000 cykli.
- Szybkość uruchamiania: Maksymalnie 0,5 m/s.
- Wejście kablowe: 1 otwór gwintowany M16 x 1.5.
- Zaciski: Zaciski śrubowe.
- Pojemność zacisków: 1×0.5…2×1.5mm2 (z lub bez końcówki kablowej).
- Wymiary (przybliżone):
- Szerokość: 30 mm
- Wysokość: 93,5 mm
- Głębokość: 30 mm
- Waga: Około 0,11 - 0,12 kg.
- Stopień ochrony (IP): IP67 (zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1) – wysoka odporność na pył i zanurzenie w wodzie.
- Odporność na wibracje: 5 gn (dla f = 10-500 Hz, zgodnie z IEC 60068-2-6).
- Odporność na wstrząsy: 10 gn dla 11 ms (zgodnie z IEC 60068-2-27).
- Temperatura otoczenia:
- Praca: -25°C do +70°C.
- Przechowywanie: -40°C do +70°C.
Poziom bezpieczeństwa
- Może osiągnąć Kategorię 4 z odpowiednim systemem monitorowania i prawidłowym okablowaniem (zgodnie z ISO 13849-1).
- Może osiągnąć Poziom wydajności (PL) = e z odpowiednim systemem monitorowania i prawidłowym okablowaniem (zgodnie z ISO 13849-1).
- Może osiągnąć Poziom nienaruszalności bezpieczeństwa (SIL) 3 z odpowiednim systemem monitorowania i prawidłowym okablowaniem (zgodnie z IEC 61508).
- B10d = 5 000 000 (wartość podana dla 20-letniego okresu eksploatacji, ograniczona zużyciem mechanicznym lub styków).
- Działanie z wymuszonym rozłączeniem (positive opening operation): Tak, dla styków NC (zgodnie z IEC 60947-5-1, załącznik K) – kluczowa cecha bezpieczeństwa, gwarantująca rozłączenie styku w przypadku jego sklejenia.
Zastosowanie
Łącznik XCSPA792 jest przeznaczony do zastosowań związanych z bezpieczeństwem maszyn, takich jak:
- Monitorowanie pozycji drzwi ochronnych, osłon i klap.
- Zapewnienie bezpiecznego zatrzymania maszyny w przypadku otwarcia osłony.
- Integracja z obwodami bezpieczeństwa w celu spełnienia wymogów norm ISO 13849-1 i IEC 62061.
Dzięki wytrzymałej plastikowej obudowie i wysokiemu stopniowi ochrony, nadaje się do pracy w trudnych warunkach przemysłowych.
