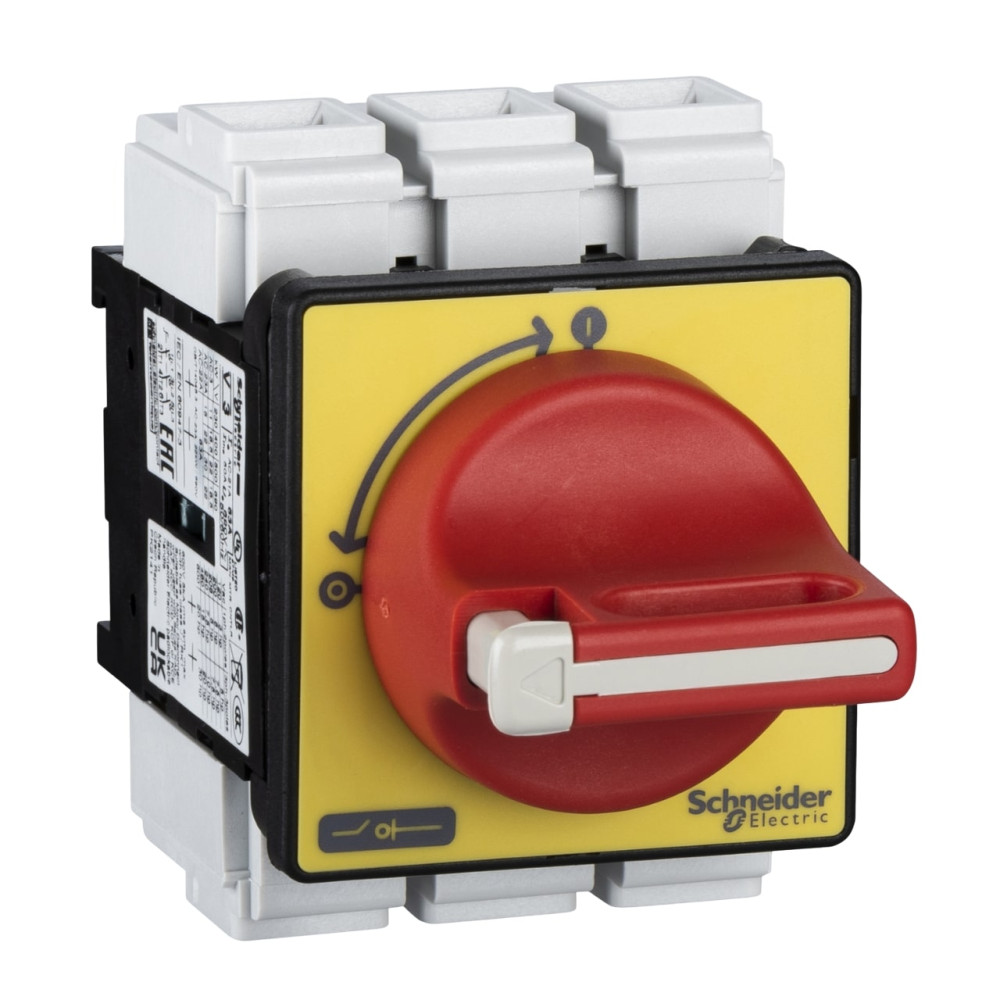

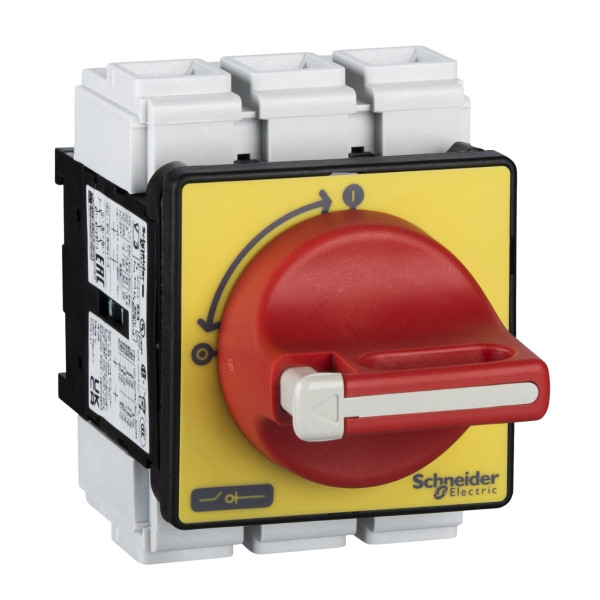

Rozłącznik główny VCF3 63A

Model VCF3 jest częścią serii produktów TeSys Vario firmy Schneider Electric, znanej z wysokiej niezawodności i szerokiego zastosowania w automatyce przemysłowej. Ten konkretny rozłącznik jest przystosowany do prądu znamionowego 63 A, co czyni go odpowiednim do średnich i większych aplikacji, takich jak zasilanie maszyn, całych sekcji rozdzielnic czy dużych grup odbiorników. Jest to rozłącznik izolacyjny, co oznacza, że po jego wyłączeniu uzyskuje się widoczną przerwę między stykami, co jest kluczowe dla bezpieczeństwa i spełniania norm. Zazwyczaj VCF3 posiada mechanizm szybkiego łączenia i rozłączania, niezależny od szybkości operowania pokrętłem, co minimalizuje ryzyko powstawania łuku elektrycznego. Jest to podstawowy element bezpieczeństwa w każdej instalacji elektrycznej, zapewniający możliwość bezpiecznego odcięcia zasilania.

Parametry

• Producent: Schneider Electric

• Seria/Rodzina: TeSys Vario

• Model: VCF3

• Typ produktu: Rozłącznik główny / Rozłącznik izolacyjny / Łącznik krzywkowy

• Liczba biegunów: 3-biegunowy (do obwodów trójfazowych lub trzech niezależnych obwodów jednofazowych).

• Prąd znamionowy (In): 63 A (amperów).

• Znamionowe napięcie pracy (Ue): Do 690 V AC (przemienne).

• Znamionowe napięcie izolacji (Ui): Typowo 750 V AC lub 1000 V AC.

• Zdolność wyłączania (AC-23A): Odpowiada prądowi znamionowemu, tj. 63 A (dla wyłączania obciążeń indukcyjnych, silnikowych).

• Znamionowy prąd krótkotrwały wytrzymywalny (Icw): Typowo 1.26 kA przez 1 sekundę.

• Znamionowa moc silnika: Zależna od napięcia, np. dla 400V AC: 30 kW (dla AC-23A).

• Sposób sterowania: Pokrętło obrotowe (często w kolorze czerwonym na żółtym tle dla funkcji głównego rozłącznika bezpieczeństwa).

• Położenia: WŁĄCZONY (I) / WYŁĄCZONY (O).

• Sposób montażu: Zazwyczaj montaż czołowy (na drzwiach szafy) z możliwością blokady kłódką w pozycji wyłączonej (dla bezpieczeństwa). Może być również montowany na płycie montażowej.

• Stopień ochrony:

  • IP20 (zaciski)

  • IP65 (pokrętło po zamontowaniu na panelu)

• Temperatura pracy: Typowo -25°C do +50°C.

• Trwałość mechaniczna: Wysoka, typowo 100 000 operacji.

• Zgodność z normami: IEC/EN 60947-3 (Rozłączniki, rozłączniki-odłączniki, odłączniki i zestawy łączące bezpieczników), UL 508, CSA C22.2 No 14, CE, RoHS.

• Możliwość rozbudowy: O dodatkowe styki pomocnicze (NO/NC) do sygnalizacji stanu.

Cechy i Zastosowanie

• Funkcja rozłącznika głównego: Służy do bezpiecznego odłączania całej instalacji lub dużej sekcji od zasilania.

• Widoczna przerwa izolacyjna: Zapewnia pewność, że obwód jest fizycznie otwarty, co jest wymogiem bezpieczeństwa dla prac konserwacyjnych.

• Zdolność rozłączania pod obciążeniem: Umożliwia bezpieczne załączanie i wyłączanie obwodów pod nominalnym obciążeniem.

• Wysoka odporność na przeciążenia: Znamionowy prąd 63A pozwala na zastosowanie w wielu wymagających aplikacjach.

• Mechanizm szybkiego łączenia/rozłączania: Niezależny od szybkości operowania pokrętłem, co minimalizuje powstawanie łuku i zużycie styków.

• Możliwość blokady kłódką: Zapewnia bezpieczeństwo podczas serwisu, uniemożliwiając przypadkowe załączenie zasilania.

• Solidna konstrukcja: Typowa dla produktów Schneider Electric, zapewnia niezawodność w trudnych warunkach przemysłowych.

Zastosowanie

• Rozdzielnice główne i podrozdzielnice: Jako główny wyłącznik zasilania.

• Sterowanie maszynami: Odłączanie zasilania całej maszyny lub jej części dla celów serwisowych i bezpieczeństwa.

• Instalacje przemysłowe: W fabrykach, warsztatach, magazynach.

• Budynki komercyjne: W systemach zasilania, wentylacji, klimatyzacji.

• Panele sterownicze: Jako bezpieczny punkt odłączenia zasilania.

• Systemy grzewcze i wentylacyjne: Do bezpiecznego odcięcia zasilania od dużych odbiorników.
