Falownik VLA107A240

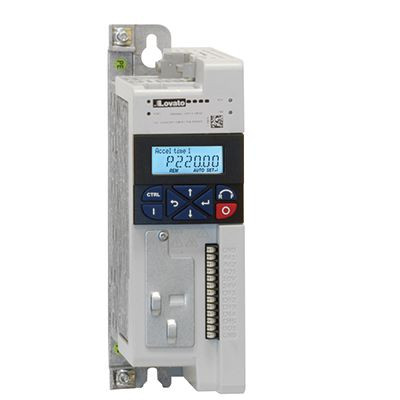

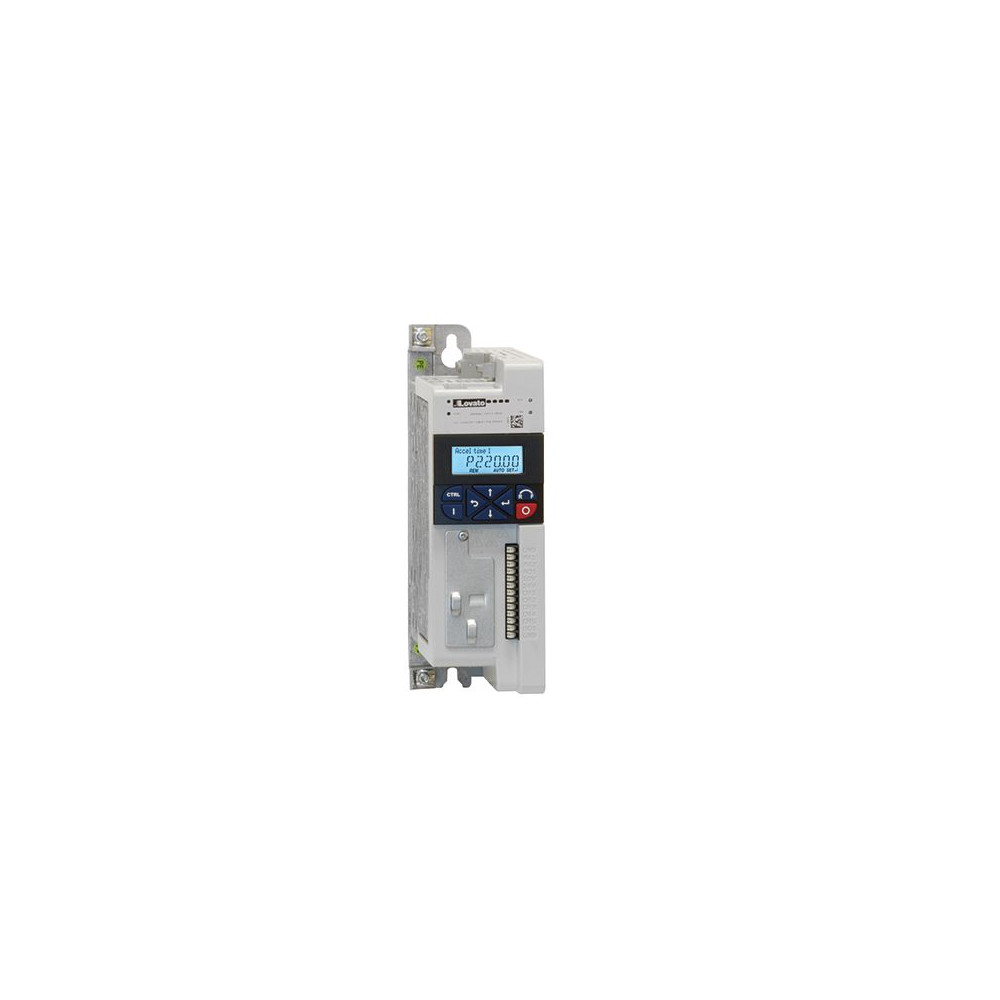

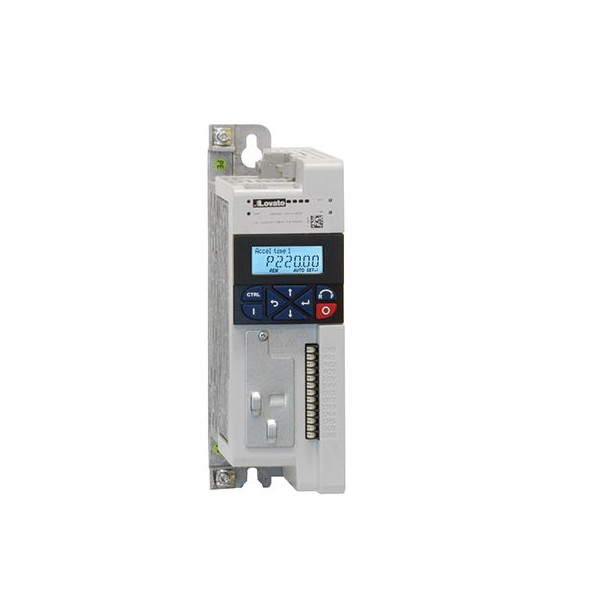

Witaj! Falownik Lovato VLA107A240 jest kompaktowym, jednofazowym przemiennikiem częstotliwości z serii VLA1, przeznaczonym do sterowania trójfazowymi silnikami indukcyjnymi. Oto jego podstawowe dane techniczne.

Ogólne:

• Producent: Lovato Electric
• Seria: VLA1
• Model: VLA107A240
• Typ: Kompaktowy falownik jednofazowy
• Zasilanie (wejście): 1-fazowe 200...240 V AC (-15% do +10%), 50/60 Hz
• Wyjście: Trójfazowe 0...240 V AC, 0-599 Hz
• Maksymalna moc silnika: 0.75 kW (1 HP)
• Znamionowy prąd wyjściowy: 4.2 A
• Wbudowany filtr EMC: Kategoria C2
• Obudowa: Kompaktowa, montaż na szynę DIN
• Stopień ochrony: IP20
• Temperatura pracy: -10°C do +55°C (bez kondensacji)
• Temperatura przechowywania: -25°C do +60°C
• Wilgotność względna: 5...95% (bez kondensacji)
• Maksymalna wysokość pracy: 4000 m (powyżej 1000 m wymagane obniżenie parametrów o 5%/1000 m)
• Waga: 0.95 kg

Wejścia/Wyjścia Sterujące:

• Wejścia cyfrowe: 5 programowalnych wejść (logika PNP lub NPN)
• Wyjścia cyfrowe: 2 (1 wyjście przekaźnikowe zestyk przełączny C/O, 1 wyjście tranzystorowe)
  • Wyjście przekaźnikowe: 3 A przy 250 V AC (obciążenie rezystancyjne)
  • Wyjście tranzystorowe: 100 mA max. przy 30 V DC
• Wejścia analogowe: 2 (konfigurowalne 0/2...10 V DC, 0...5 V DC, 0/4...20 mA)
• Wyjścia analogowe: 1 (konfigurowalne 0...10 V DC, 0...5 V DC, 2...10 V DC, 0/4...20 mA)
• Port komunikacyjny: Brak wbudowanego (dostępne opcjonalne moduły komunikacyjne)

Funkcje Sterowania:

• Tryby sterowania silnika:
  • V/f liniowe
  • V/f kwadratowe (moment stały i zmienny)
  • Sterowanie wektorowe bezczujnikowe
  • Tryb ECO
• Sygnały zadawania prędkości:
  • Potencjometr zewnętrzny (0...10 kΩ)
  • Sygnały napięciowe (0...10 V DC)
  • Sygnały prądowe (0/4...20 mA)
  • Przyciski na panelu przednim
  • 15 zaprogramowanych prędkości (poprzez wejścia cyfrowe)
  • Potencjometr silnika (3-przewodowy)
• Charakterystyki S-kształtne: Tak
• Kompensacja poślizgu: Tak
• Lotny start: Tak
• Hamowanie DC: Tak (z wtryskiem DC na starcie)
• Regulator PID: Tak (z funkcją uśpienia i budzenia)
• Sekwencer: Programowalne cykle częstotliwość/czas
• Zaprogramowane prędkości: Tak
• Potencjometr silnika: Tak
• Wiele zestawów konfiguracji parametrów: Tak
• Funkcja zmiany parametrów: Tak
• Menu ulubionych parametrów: Tak
• Autotuning: Nie
• Funkcja bezpiecznego wyłączenia momentu (STO): Nie
• Wejście czujnika PTC: Nie

Zabezpieczenia:

• Przeciążenie prądowe
• Zwarte na wyjściu i zwarcie doziemne
• Przepięcie
• Podnapięcie
• Zanik fazy
• Przeciążenie termiczne silnika (I²t)
• Przekroczenie prędkości
• Odwrotny kierunek obrotów

Certyfikaty i Zgodności:

• cULus
• EAC
• RCM
• Zgodność z normami: EN 61800-5-1, UL61800-5-1, CSA 22.2 No. 274

Wymiary:

• Szerokość (W): 60 mm
• Wysokość (H): 208 mm
• Głębokość (D): 130 mm

Zastosowania:

Falownik Lovato VLA107A240 znajduje zastosowanie w wielu aplikacjach, takich jak:

• Przenośniki taśmowe
• Obrabiarki
• Sterowanie automatycznymi drzwiami
• Maszyny pakujące
• Pompy i wentylatory (dzięki wbudowanemu PID)

Podsumowanie:

Lovato VLA107A240 to kompaktowy i ekonomiczny falownik jednofazowy, oferujący podstawowe funkcje sterowania prędkością trójfazowych silników indukcyjnych. Posiada programowalne wejścia/wyjścia, wbudowane zabezpieczenia oraz możliwość regulacji poprzez różne sygnały sterujące. Jego prosta obsługa i montaż czynią go dobrym wyborem dla wielu aplikacji przemysłowych.

Uwaga: Przed instalacją i użytkowaniem falownika VLA107A240 należy dokładnie zapoznać się z instrukcją obsługi producenta.
