Panel operatorski GL100E 10,1 cala

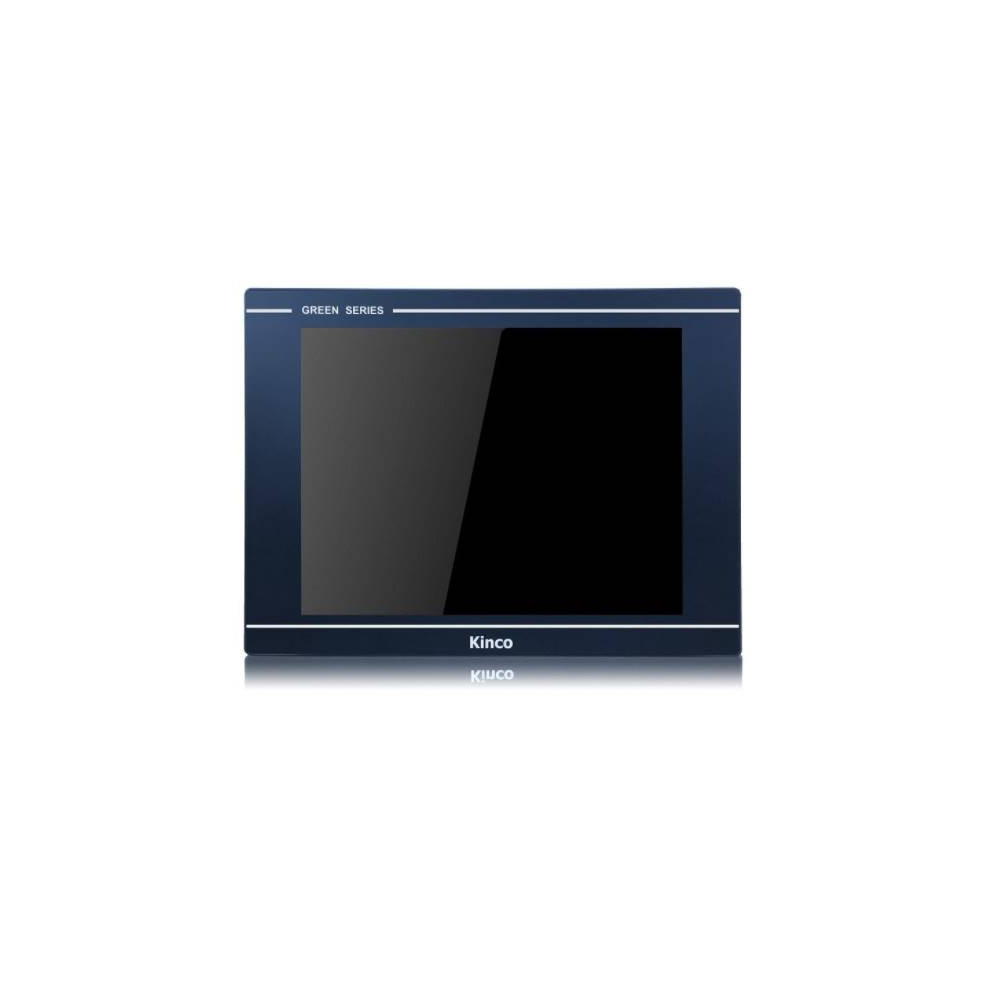

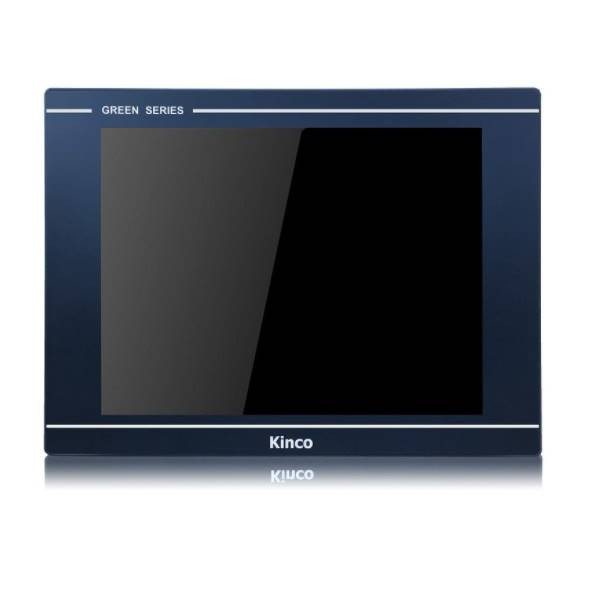

Panel operatorski Kinco GL100E to rozszerzona wersja panelu GL100, główną i najważniejszą różnicą jest wbudowany port Ethernet, co znacznie zwiększa jego możliwości komunikacyjne i zastosowania. Podobnie jak GL100, jest to część ekonomicznej serii "Green Series" paneli HMI firmy Kinco Automation.

Poniżej przedstawiam najważniejsze dane techniczne panelu operatorskiego Kinco GL100E:

Wyświetlacz:

• Przekątna wyświetlacza: 10.1 cala
• Typ wyświetlacza: TFT LCD
• Rozdzielczość: 1024 x 600 pikseli
• Liczba kolorów: 16.77 milionów (24-bit True Color)
• Jasność (Luminancja): 400 cd/m²
• Współczynnik kontrastu: 500:1
• Typ podświetlenia: LED
• Żywotność podświetlenia: > 30 000 godzin
• Kąty widzenia (L/P/G/D): 70/70/60/70 stopni
• Panel dotykowy: 4-przewodowy, rezystancyjny, o wysokiej precyzji (twardość powierzchni 4H)
• Obszar wyświetlania: 227.72 (szer.) x 125.28 (wys.) mm

Procesor i Pamięć:

• Procesor CPU: ARM RISC 32-bit, 800 MHz (niektóre źródła podają 792 MHz, co jest bardzo zbliżoną wartością)
• Pamięć Flash: 128 MB NAND Flash
• Pamięć RAM: 128 MB DDR3

Interfejsy komunikacyjne:

• Porty szeregowe:
  • COM0: RS232 / RS485 / RS422 (wielofunkcyjny)
  • COM2: RS232
• Port USB Host: 1x USB Host (do podłączenia pamięci USB, drukarki, myszy, klawiatury itp.)
• Port USB Client (Slave): 1x USB Client (Micro USB) - do pobierania programu
• Ethernet: 1x 10/100M adaptacyjny port Ethernet (RJ45). To jest kluczowa różnica w stosunku do GL100.
• Obsługa protokołów: Wspiera ponad 300 protokołów komunikacyjnych dla różnych sterowników PLC.

Zasilanie:

• Napięcie wejściowe: DC 10V do 28V
• Pobór mocy: Około 6W (@24V DC) (niektóre źródła podają 7W)
• Izolacja zasilania: Wbudowana
• Wytrzymałość napięciowa: 500 VAC (przez 1 minutę)
• Rezystancja izolacji: > 50 MΩ przy 500V DC

Parametry mechaniczne:

• Materiał obudowy: Tworzywo sztuczne (inżynierskie)
• Wymiary (szer. x wys. x gł.): 280 x 193 x 36 mm
• Wymiary otworu montażowego: 261 x 180 mm
• Waga: Około 0.9 kg (900g)
• Montaż: Panelowy, z zatrzaskami (klamrami) dla uszczelnienia.
• Stopień ochrony panelu przedniego: IP65 (oznacza ochronę przed pyłem i strumieniami wody)

Warunki środowiskowe:

• Temperatura pracy: 0°C do 50°C
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność względna: 10% do 90% RH (bez kondensacji)
• Odporność na wibracje: 10~500Hz, 30m/s², kierunek X,Y,Z/godzinę (Test drgań sinusoidalnych)
• Chłodzenie: Naturalne powietrzne

Dodatkowe cechy:

• Zegar czasu rzeczywistego (RTC): Wbudowany, z podtrzymaniem zasilania na ponad 2 lata w stanie wyłączonym.
• Oprogramowanie do konfiguracji: Kinco DTools (wymagana wersja V4.1 lub nowsza). Obsługuje wiele języków, w tym polski.
• Funkcje oprogramowania: Obsługa monitoringu w chmurze, VNC (zdalne sterowanie HMI z HMI, HMI z PC, urządzeń mobilnych), przeglądanie PDF, logi operacji, wsparcie dla receptur, alarmów, grafiki wektorowej.
• Programowanie: Program może być pobierany za pomocą USB Slave (Micro USB), pamięci USB (U disk) lub przez Ethernet.

Panel Kinco GL100E jest idealny do zastosowań wymagających komunikacji sieciowej Ethernet, co jest coraz bardziej powszechne w nowoczesnej automatyce przemysłowej. Umożliwia łatwą integrację z systemami SCADA, zdalny dostęp i diagnostykę.
