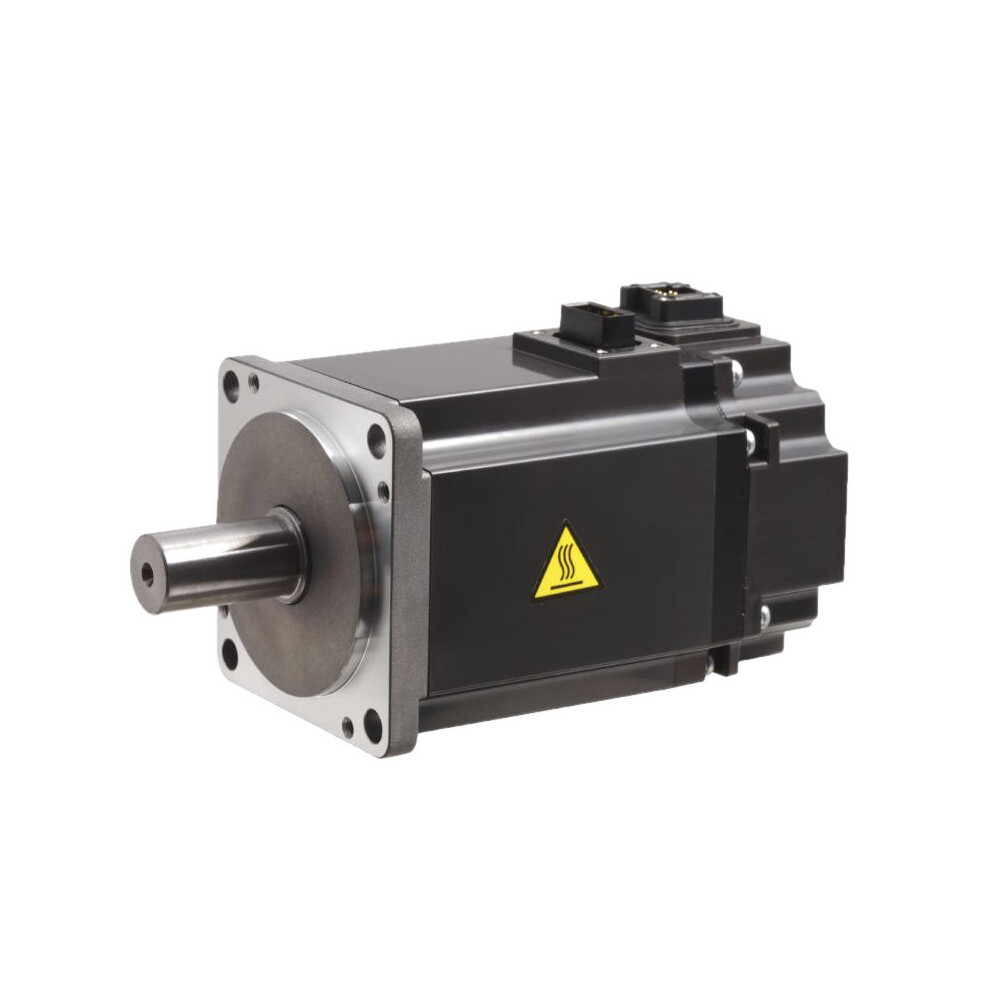

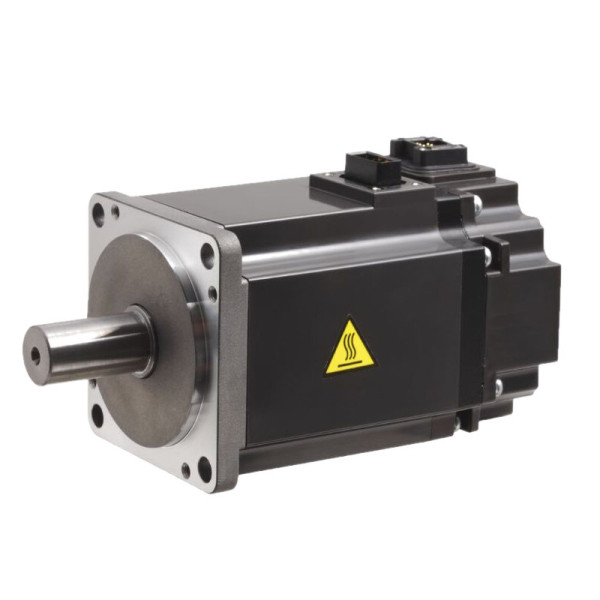

Serwosilnik HG-KR43B
2 171,21 zł (Brutto)
1 765,21 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni
Oto dane techniczne serwosilnika Mitsubishi HG-KR43B:
Ogólne:
- Seria: MELSERVO-J4
- Typ: HG-KR (Mała inercja, mała moc)
- Zasilanie: 200 V AC (jednofazowe/trójfazowe)
- Moc znamionowa: 0.4 kW (400 W)
- Moment znamionowy: 1.3 Nm
- Maksymalny moment: 4.5 Nm
- Prędkość znamionowa: 3000 obr/min
- Maksymalna prędkość: 6000 obr/min
- Wbudowany enkoder: Absolutny/inkrementalny, 22-bitowy (rozdzielczość 4,194,304 impulsów na obrót)
- Wał: Prosty
- Wbudowany hamulec elektromagnetyczny: Tak
- Stopień ochrony: IP65 (całkowicie zamknięty, chłodzenie naturalne)
- Klasa izolacji termicznej: 130 (B)
- Wibracje: X, Y: 49 m/s²
- Waga: 1.8 kg
Parametry elektryczne:
- Prąd znamionowy: 2.6 A
- Maksymalny prąd: 9.1 A
- Stała momentu: 0.5 Nm/A
- Stała napięcia: 62 V/(tys. obr/min)
- Rezystancja uzwojenia (faza-faza przy 20°C): 1.56 Ω
- Indukcyjność uzwojenia (faza-faza przy 1 kHz): 3.8 mH
- Moment bezwładności wirnika (J): 0.393 x 10⁻⁴ kg·m²
- Zalecany stosunek momentu bezwładności obciążenia: 25 razy lub mniej
Warunki pracy:
- Temperatura otoczenia pracy: 0 do +40 °C (bez zamarzania)
- Temperatura przechowywania: -15 do +70 °C (bez zamarzania)
- Wilgotność względna otoczenia: 80% RH lub mniej (bez kondensacji) podczas pracy, 90% RH lub mniej podczas przechowywania
- Atmosfera: Wewnątrz pomieszczeń, bez bezpośredniego nasłonecznienia, bez gazów korozyjnych, łatwopalnych, mgły olejowej, pyłu i zanieczyszczeń
- Wysokość pracy: Do 1000 m n.p.m.
Obciążenie mechaniczne wału:
- Maksymalne obciążenie promieniowe: 245 N
- Maksymalne obciążenie osiowe: 98 N
- Dopuszczalne obciążenie momentem bezwładności: 7 razy moment bezwładności wirnika
Zgodność z normami:
- CE
- UL/cUL
- EAC
- UKCA
- RoHS
Wymiary:
- Wysokość: 77.1 mm
- Szerokość kołnierza: 60 x 60 mm
- Głębokość (bez wału): 135.1 mm
Zastosowania:
Serwosilnik Mitsubishi HG-KR43B znajduje zastosowanie w różnorodnych aplikacjach wymagających precyzyjnego sterowania ruchem, takich jak:
- Maszyny pakujące
- Roboty przemysłowe
- Obrabiarki CNC
- Systemy transportu
- Automatyka magazynowa
Dodatkowe informacje:
- Dostępne są różne opcje okablowania i złączy.
- Współpracuje z serwowzmacniaczami z serii MELSERVO-J4 firmy Mitsubishi Electric.
- Możliwość konfiguracji parametrów za pomocą oprogramowania MR Configurator2.
Przed zastosowaniem serwosilnika HG-KR43B należy zapoznać się z kompletną dokumentacją techniczną dostarczoną przez producenta (Mitsubishi Electric).
