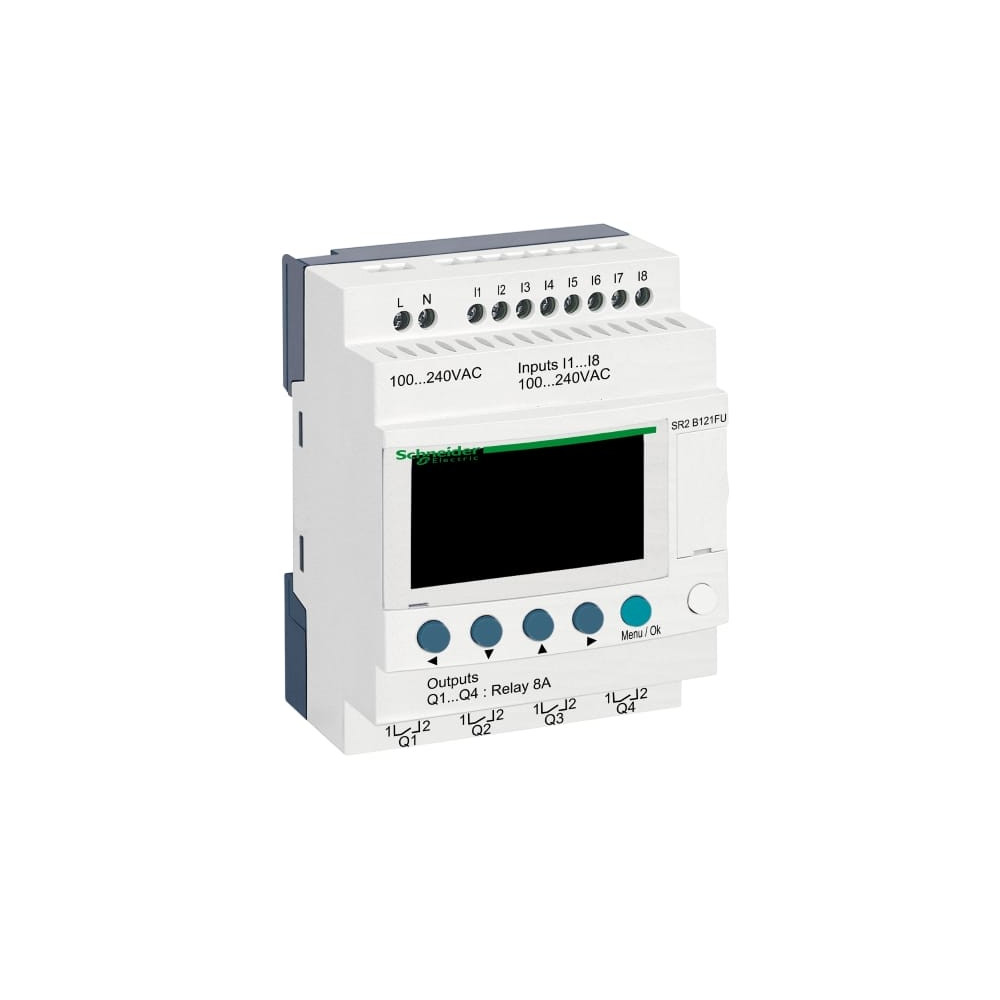

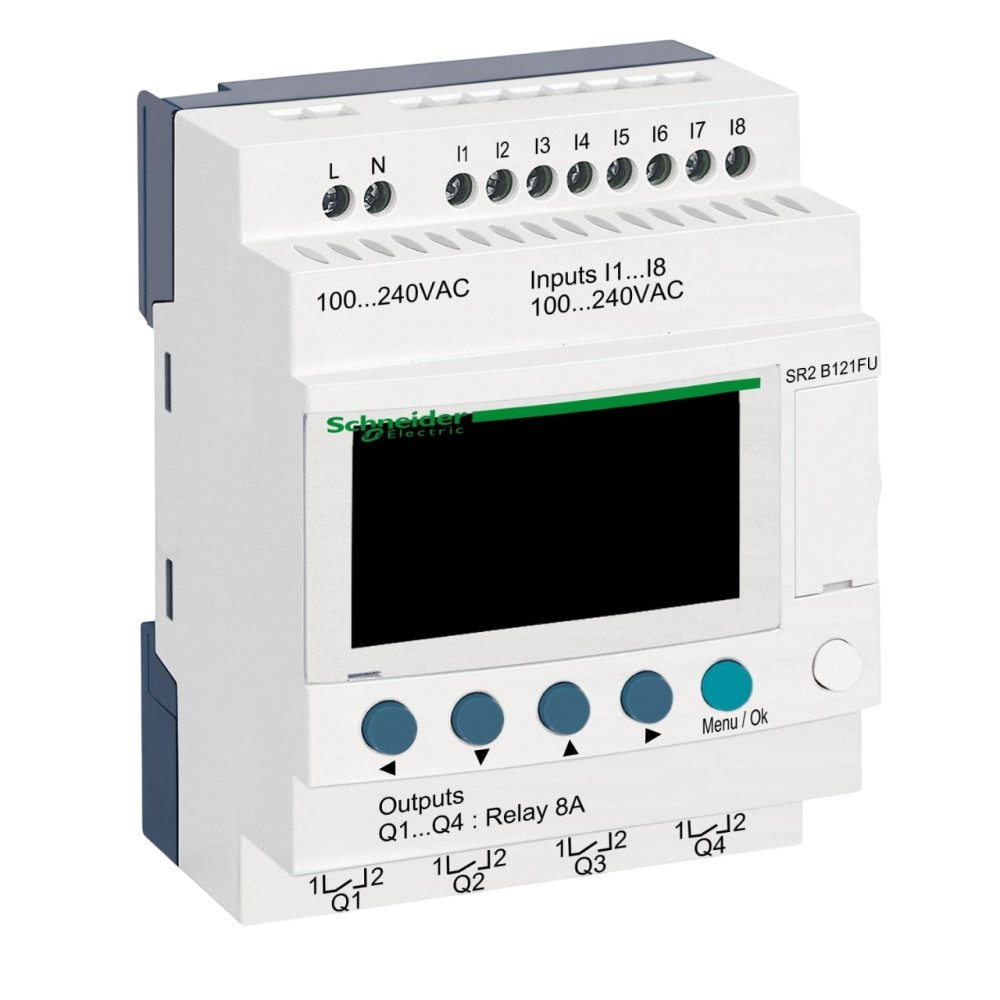

Sterownik Zelio 2 SR2B121FU

Zelio 2 SR2B121FU integruje w jednej, kompaktowej obudowie jednostkę sterującą, 8 wejść cyfrowych (uniwersalnych AC/DC, zazwyczaj przystosowanych do sygnałów 100-240V AC) oraz 4 wyjścia przekaźnikowe. Zasilany jest bezpośrednio z sieci 100-240V AC, co eliminuje potrzebę stosowania dodatkowych zasilaczy. Jego programowanie odbywa się za pomocą intuicyjnego oprogramowania Zelio Soft 2, oferującego zarówno język drabinkowy (LD - Ladder Diagram), jak i bloki funkcyjne (FBD - Function Block Diagram), co czyni go dostępnym dla szerokiego grona użytkowników. Sterownik jest wyposażony w wyświetlacz LCD i przyciski do lokalnej konfiguracji i diagnostyki. Model ten posiada również zegar czasu rzeczywistego (RTC), co umożliwia realizację funkcji czasowych, takich jak harmonogramy czy liczniki godzin pracy. To elastyczne i ekonomiczne rozwiązanie do sterowania maszynami, oświetleniem, systemami HVAC, kontrolą dostępu i wieloma innymi aplikacjami.

Parametry

• Producent: Schneider Electric

• Seria/Rodzina: Zelio Logic 2 (wcześniej Zelio 2)

• Model: SR2B121FU

• Typ produktu: Przekaźnik programowalny / Smart Relay / Mini-PLC

• Napięcie zasilania: 100 - 240 V AC (przemienne, uniwersalne)

• Liczba wejść cyfrowych: 8

  • Typ wejść: Zazwyczaj uniwersalne (AC/DC), w zależności od wersji. W tym modelu głównie AC.

  • Napięcie wejść: Zgodne z napięciem zasilania sterownika (100-240V AC).

• Liczba wyjść cyfrowych: 4

• Typ wyjść: Przekaźnikowe (styki beznapięciowe)

  • Maksymalny prąd na wyjściu przekaźnikowym: Typowo 8 A na wyjście (dla obciążeń rezystancyjnych AC-1).

  • Maksymalne napięcie przełączane na wyjściu: Typowo 250 V AC / 30 V DC.

• Pamięć programu: Zazwyczaj do 120 bloków funkcyjnych (FBD) lub 120 linii drabinkowych (LD).

• Typ programowania: Graficzny (Ladder Diagram - LD, Function Block Diagram - FBD) za pomocą oprogramowania Zelio Soft 2.

• Wyświetlacz: Wbudowany wyświetlacz LCD z podświetleniem.

• Zegar czasu rzeczywistego (RTC): Tak, wbudowany (umożliwia programowanie funkcji zależnych od daty i czasu).

• Możliwość rozszerzenia: Tak, poprzez dedykowane moduły rozszerzeń Zelio (cyfrowe, analogowe, komunikacyjne).

• Liczba timerów/liczników: Bogaty zestaw wbudowanych timerów, liczników, multiplekserów, komparatorów itp.

• Sposób montażu: Na szynie DIN 35 mm (TS 35).

• Stopień ochrony: IP20 (po zainstalowaniu w szafie sterowniczej).

• Temperatura pracy: -20°C do +55°C.

• Wymiary: Kompaktowe, typowo ok. 90 mm (wysokość) x 72 mm (szerokość) x 59.5 mm (głębokość) – szerokość zależy od wersji.

• Zgodność z normami: IEC/EN 61131-2 (dla sterowników PLC), CE, UL, CSA.

Cechy i Zastosowanie

• Kompaktowa budowa: Wszystko w jednej obudowie (CPU + I/O), co oszczędza miejsce w szafie sterowniczej.

• Intuicyjne programowanie: Oprogramowanie Zelio Soft 2 jest bardzo proste w obsłudze, nawet dla osób bez doświadczenia w programowaniu PLC.

• Wbudowany wyświetlacz i przyciski: Umożliwiają szybkie zmiany parametrów, monitorowanie stanu i diagnostykę bezpośrednio na urządzeniu.

• Wyjścia przekaźnikowe: Zapewniają izolację galwaniczną między sterownikiem a obciążeniem, co zwiększa bezpieczeństwo i umożliwia bezpośrednie sterowanie różnymi typami odbiorników (styczniki, lampki, zawory).

• Zegar czasu rzeczywistego: Idealny do aplikacji wymagających funkcji czasowych, takich jak sterowanie oświetleniem ulicznym, systemami nawadniania czy zarządzania dostępem.

• Uniwersalne zasilanie 100-240V AC: Upraszcza instalację, eliminując potrzebę dodatkowych zasilaczy.

• Rozszerzalność: Możliwość dodawania modułów I/O cyfrowych i analogowych, a także modułów komunikacyjnych (np. Modbus), co zwiększa elastyczność zastosowań.

Zastosowanie

• Małe i średnie maszyny: Sterowanie prostymi liniami produkcyjnymi, przenośnikami, pompami, wentylatorami.

• Automatyka budynkowa (BMS): Sterowanie oświetleniem (z funkcjami czasowymi), ogrzewaniem, wentylacją, klimatyzacją, roletami.

• Systemy nawadniania: Programowanie harmonogramów podlewania.

• Kontrola dostępu: Sterowanie bramami, szlabanami, drzwiami.

• Panele sterownicze: Realizacja logiki sterowania dla paneli operatorskich.

• Małe instalacje przemysłowe: Wszędzie tam, gdzie potrzebna jest niezawodna i ekonomiczna kontrola logiczna.
