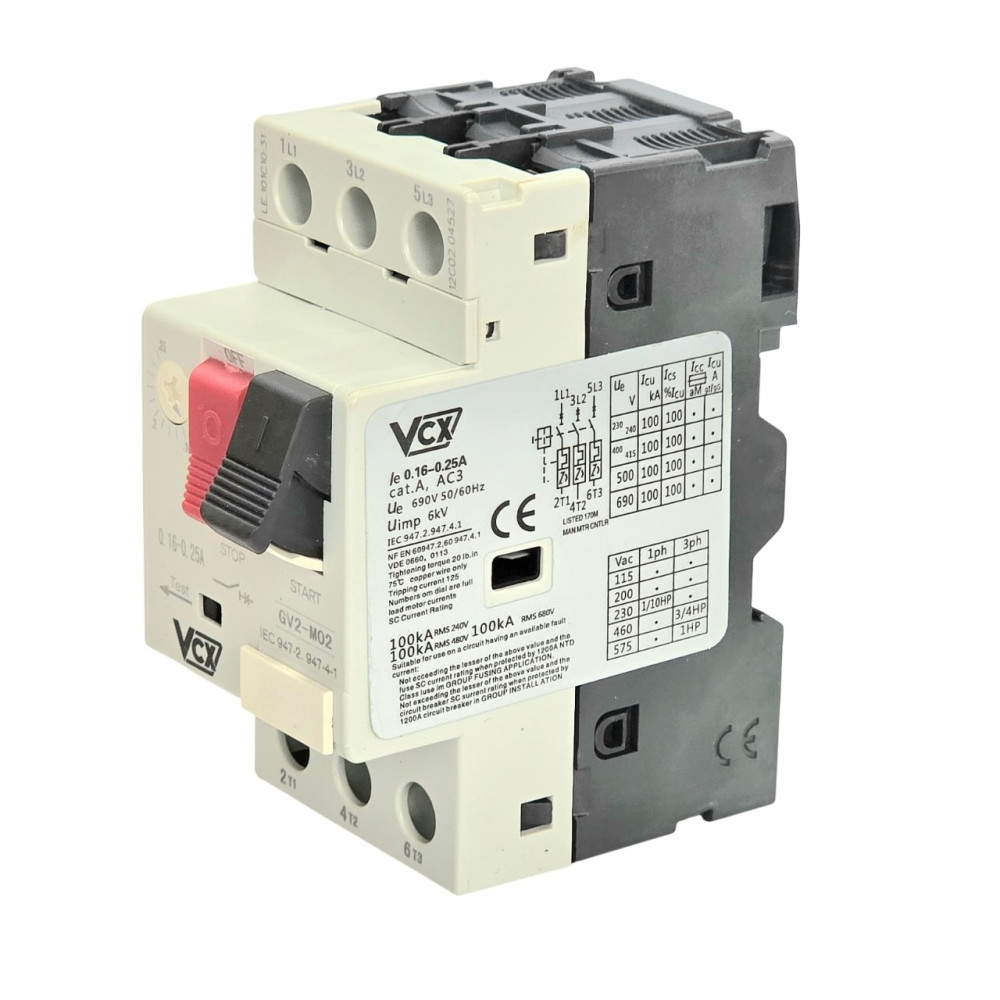

Wyłącznik silnikowy VCX GV2 0.16-0.25A

Wyłącznik silnikowy VCX GV2 0.16-0.25A to kompaktowe i precyzyjne urządzenie zabezpieczające, stworzone z myślą o kompleksowej ochronie bardzo małych silników elektrycznych oraz innych obwodów. Skutecznie zabezpiecza je przed skutkami przeciążeń i zwarć. Ten wyłącznik jest kluczowym elementem w układach sterowania i zasilania silników, łącząc w sobie funkcje łącznika, zabezpieczenia termicznego i zwarciowego.

Parametry

• Producent: VCX
• Model: GV2 (często odpowiada to modelom z zakresu GV2-Mxx, np. GV2-M01, ze względu na bardzo niski zakres prądu)
• Kod EAN: 5901122683636
• Typ zabezpieczenia: Termiczno-magnetyczne (przeciążeniowe i zwarciowe)
• Liczba biegunów: 3P (trójfazowy)
• Zakres regulacji prądu termicznego (Ir): 0,16 A - 0,25 A
• Prąd wyzwalania zwarciowego (magnetyczny): Wartość stała, zazwyczaj około 13 x In (czyli około 13 x 0,25A = 3,25A dla górnego zakresu nastawy prądu termicznego). Ta wartość jest stała dla danego modelu GV2.
• Znamionowy prąd pracy (Ie): Do 0,25 A (maksymalny prąd nastawy)
• Moc silnika (dla 400V AC, AC-3): Typowo 0,06 kW (dla 0.25A) - dla bardzo małych silników
• Znamionowe napięcie pracy (Ue): Do 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowa zdolność wyłączania zwarciowego (Icu): Zależy od konkretnego modelu GV2, ale dla tego zakresu mocy często spotykana jest wartość 10 kA lub 100 kA (np. dla GV2-ME01 może wynosić 100kA przy 400V).
• Sposób przyłączenia: Zaciski śrubowe
• Montaż: Na szynie DIN 35 mm
• Stopień ochrony: IP20 (zaciski)
• Temperatura pracy: -20 °C do +60 °C
• Trwałość mechaniczna: Typowo 100 000 cykli
• Trwałość elektryczna: Typowo 100 000 cykli
• Wymiary (orientacyjne): Standardowe dla GV2 (szerokość ok. 45 mm, wysokość ok. 89 mm, głębokość ok. 78 mm)
• Waga: Około 0,26 kg

---

Cechy i Zastosowanie

• Precyzyjna ochrona: Idealny do zabezpieczania bardzo małych silników, gdzie nawet niewielkie przeciążenie może być krytyczne.
• Kompleksowa ochrona: Zabezpiecza silnik zarówno przed długotrwałymi przeciążeniami (wyzwalacz termiczny), jak i nagłymi, wysokimi prądami zwarciowymi (wyzwalacz magnetyczny).
• Kompaktowy rozmiar: Oszczędność miejsca w rozdzielnicach i panelach sterowniczych.
• Wizualny wskaźnik stanu: Często posiada intuicyjne przyciski (np. zielony dla załączenia, czerwony dla wyłączenia) oraz sygnalizację wyzwolenia.
• Funkcja rozłączania: Może służyć jako główny wyłącznik dla pojedynczego silnika.
• Łatwy montaż: Szybki montaż na standardowej szynie DIN.

Zastosowanie:

• Bezpośrednie załączanie i wyłączanie bardzo małych silników elektrycznych (np. w systemach sterowania, małych wentylatorach, precyzyjnych napędach).
• Ochrona silników w mikro-pompach, małych przenośnikach, urządzeniach laboratoryjnych.
• Zabezpieczenie przed przeciążeniem i zwarciem w instalacjach automatyki i budynkowych.
