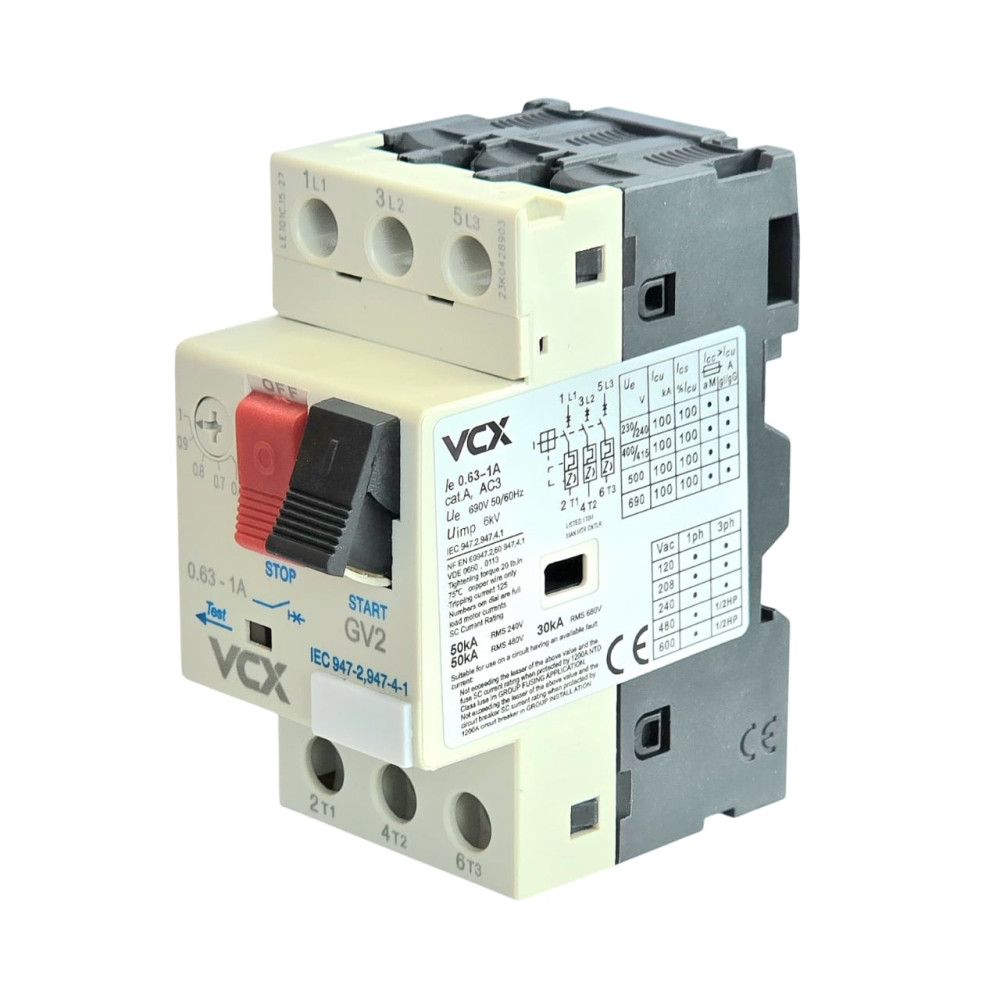

Wyłącznik silnikowy VCX GV2 0.63A-1.0A

Wyłącznik silnikowy VCX GV2 0.63A-1.0A to kompaktowe urządzenie zabezpieczające, przeznaczone do ochrony silników elektrycznych oraz innych obwodów elektrycznych przed skutkami przeciążeń i zwarć. Jest to kluczowy element w układach sterowania i zasilania silników, który łączy w sobie funkcje wyłącznika, zabezpieczenia termicznego i zwarciowego.

Parametry

• Producent: VCX
• Model: GV2 (często używane jest oznaczenie bazujące na odpowiednikach rynkowych, np. GV2-M03)
• Kod EAN: 5901122683667
• Typ zabezpieczenia: Termiczno-magnetyczne (przeciążeniowe i zwarciowe)
• Liczba biegunów: 3P (trójfazowy)
• Zakres regulacji prądu termicznego (Ir): 0.63 A - 1.0 A
• Prąd wyzwalania zwarciowego (magnetyczny): Zazwyczaj około 13 x In (13 x 1.0A = 13A), czyli około 13-krotność maksymalnego prądu nastawczego termicznego, ale wartość ta jest stała i niezmienna dla danego modelu GV2.
• Znamionowy prąd pracy (Ie): Do 1.0 A (maksymalny prąd nastawy)
• Znamionowe napięcie pracy (Ue): Do 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowa zdolność wyłączania zwarciowego (Icu): Zazwyczaj od 10 kA do 100 kA w zależności od dokładnego modelu GV2, dla tego zakresu mocy często 10 kA lub 100 kA.
• Sposób przyłączenia: Zaciski śrubowe
• Montaż: Na szynie DIN 35 mm
• Stopień ochrony: IP20 (zaciski)
• Temperatura pracy: -20 °C do +60 °C
• Trwałość mechaniczna: Typowo 100 000 cykli
• Trwałość elektryczna: Typowo 100 000 cykli
• Wymiary (orientacyjne): Standardowe dla GV2 (szerokość ok. 45 mm, wysokość ok. 89 mm, głębokość ok. 78 mm)
• Waga: Około 0,26 kg

---

Cechy i zastosowanie

• Kompleksowa ochrona: Zapewnia ochronę silnika zarówno przed długotrwałymi przeciążeniami (wyzwalacz termiczny), jak i nagłymi, wysokimi prądami zwarciowymi (wyzwalacz magnetyczny).
• Regulowany zakres prądu: Umożliwia precyzyjne ustawienie prądu przeciążenia, co jest kluczowe dla efektywnej ochrony silnika.
• Kompaktowy rozmiar: Oszczędność miejsca w rozdzielnicach i panelach sterowniczych.
• Wizualny wskaźnik stanu: Często posiadają przyciski (np. zielony dla załączenia, czerwony dla wyłączenia) oraz sygnalizację wyzwolenia.
• Zdolność rozłączania: Może służyć jako główny wyłącznik dla pojedynczego silnika.
• Łatwy montaż: Szybki montaż na standardowej szynie DIN.

Zastosowanie:

• Bezpośrednie załączanie i wyłączanie małych silników elektrycznych.
• Ochrona pomp, wentylatorów, taśmociągów i innych urządzeń z napędem silnikowym.
• Zabezpieczenie przed przeciążeniem i zwarciem w instalacjach przemysłowych i domowych.
