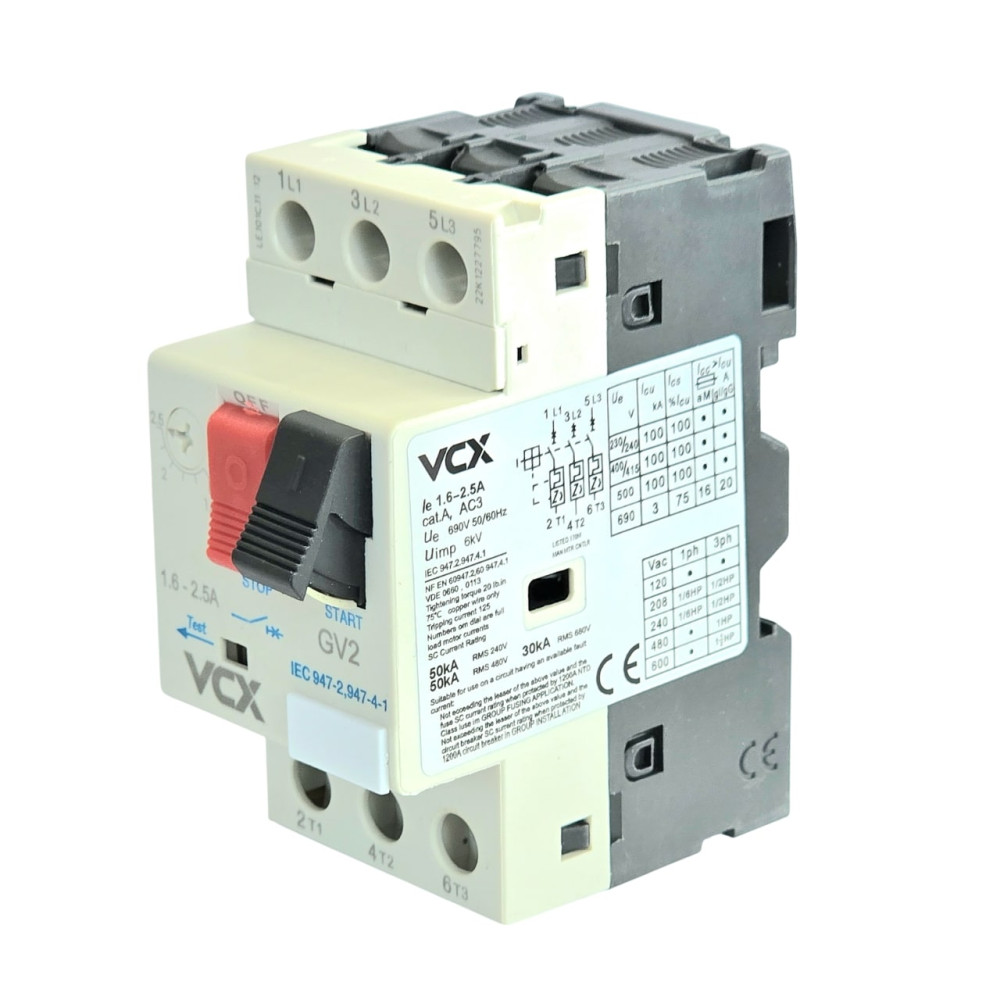

Wyłącznik silnikowy VCX GV2 1.6A-2.5AWyłącznik silnikowy VCX GV2 1,6A- 2,5A

Wyłącznik silnikowy VCX GV2 1.6A-2.5A to kompaktowe urządzenie zabezpieczające, przeznaczone do kompleksowej ochrony silników elektrycznych oraz innych obwodów elektrycznych przed skutkami przeciążeń i zwarć. Jest to kluczowy element w układach sterowania i zasilania silników, integrujący w sobie funkcje łącznika, zabezpieczenia termicznego i zwarciowego.

Parametry

• Producent: VCX
• Model: GV2 (często odpowiada to modelom z zakresu GV2-Mxx na rynku, np. GV2-M05 lub podobnym)
• Kod EAN: 5901122683681
• Typ zabezpieczenia: Termiczno-magnetyczne (przeciążeniowe i zwarciowe)
• Liczba biegunów: 3P (trójfazowy)
• Zakres regulacji prądu termicznego (Ir): 1.6 A - 2.5 A
• Prąd wyzwalania zwarciowego (magnetyczny): Zazwyczaj stała wartość, około 13 x In (czyli około 13 x 2,5A = 32,5A dla górnego zakresu nastawy prądu termicznego), ale nominalna wartość dla GV2-M05 wynosi 36.3A. Jest to wartość stała dla danego modelu.
• Znamionowy prąd pracy (Ie): Do 2,5 A (maksymalny prąd nastawy)
• Moc silnika (dla 400V AC, AC-3): Typowo 0,75 kW (dla 2.5A)
• Znamionowe napięcie pracy (Ue): Do 690 V AC
• Znamionowe napięcie izolacji (Ui): 690 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Znamionowa zdolność wyłączania zwarciowego (Icu): Zależy od konkretnego modelu GV2, ale dla tego zakresu często spotykana jest wartość 10 kA lub 100 kA (np. GV2-ME05 to 100kA przy 400V).
• Sposób przyłączenia: Zaciski śrubowe
• Montaż: Na szynie DIN 35 mm
• Stopień ochrony: IP20 (zaciski)
• Temperatura pracy: -20 °C do +60 °C
• Trwałość mechaniczna: Typowo 100 000 cykli
• Trwałość elektryczna: Typowo 100 000 cykli
• Wymiary (orientacyjne): Standardowe dla GV2 (szerokość ok. 45 mm, wysokość ok. 89 mm, głębokość ok. 78 mm)
• Waga: Około 0,26 kg

---

Cechy i zastosowanie

• Kompleksowa ochrona: Zabezpiecza silnik zarówno przed długotrwałymi przeciążeniami (wyzwalacz termiczny), jak i nagłymi, wysokimi prądami zwarciowymi (wyzwalacz magnetyczny).
• Regulowany zakres prądu: Umożliwia precyzyjne ustawienie prądu przeciążenia, co jest kluczowe dla efektywnej ochrony silnika.
• Kompaktowy rozmiar: Oszczędność miejsca w rozdzielnicach i panelach sterowniczych.
• Wizualny wskaźnik stanu: Często posiadają przyciski (np. zielony dla załączenia, czerwony dla wyłączenia) oraz sygnalizację wyzwolenia.
• Zdolność rozłączania: Może służyć jako główny wyłącznik dla pojedynczego silnika.
• Łatwy montaż: Szybki montaż na standardowej szynie DIN.

Zastosowanie:

• Bezpośrednie załączanie i wyłączanie małych silników elektrycznych.
• Ochrona pomp, wentylatorów, małych taśmociągów i innych urządzeń z napędem silnikowym.
• Zabezpieczenie przed przeciążeniem i zwarciem w instalacjach przemysłowych i budynkowych.
