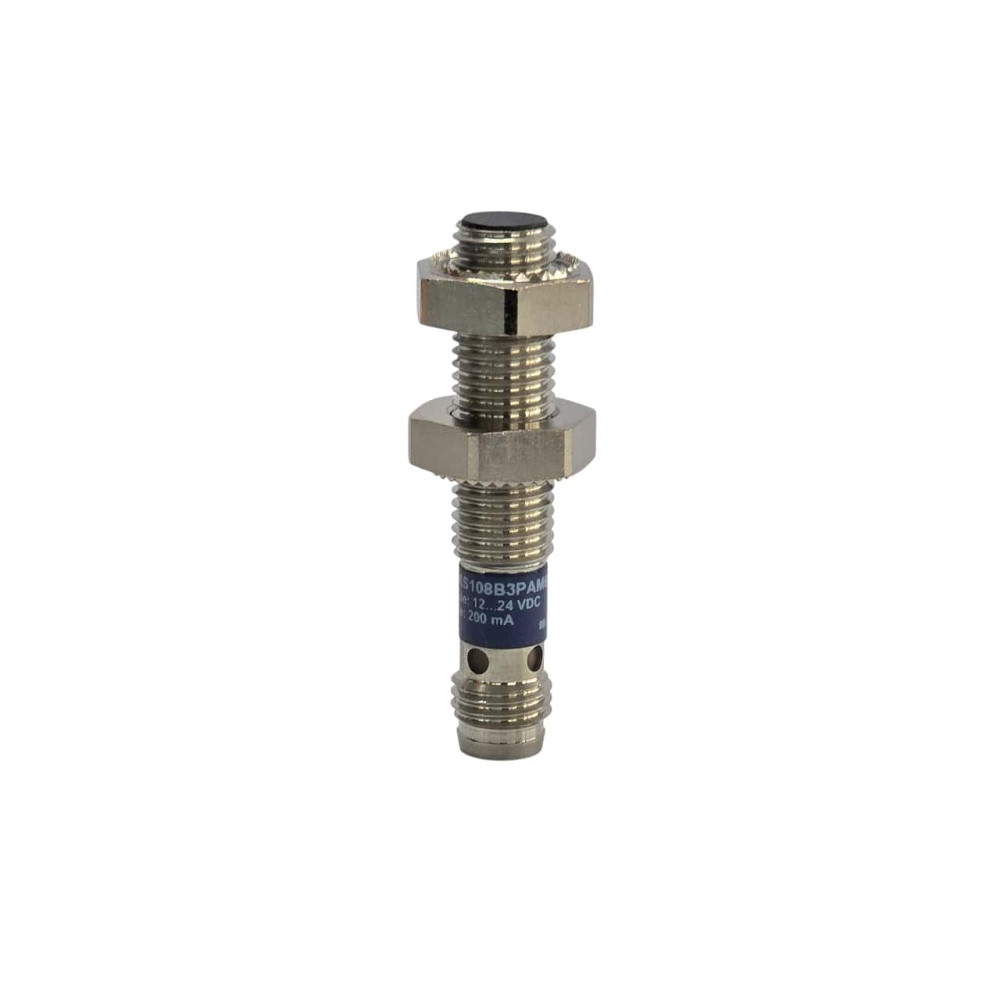

Czujnik XS108B3PAM8 Sn 2,5mm ,PNP NO złącze M8

Czujnik XS108B3PAM8 od Schneider Electric to cylindryczny, indukcyjny czujnik zbliżeniowy, zaprojektowany do bezdotykowego wykrywania obecności metalowych obiektów. Jest to niezawodne i szeroko stosowane rozwiązanie w automatyce przemysłowej do kontroli położenia, liczenia obiektów czy sterowania ruchem.

Parametry

• Producent: Schneider Electric
• Seria/Rodzina: OsiSense XS
• Model: XS108B3PAM8
• Typ czujnika: Indukcyjny czujnik zbliżeniowy
• Kształt obudowy: Cylindryczny
• Wymiary obudowy: M8 (średnica 8 mm)
• Sposób montażu: Montaż płaski (niezlicowany, non-flush) – co oznacza, że strefa aktywna wystaje poza powierzchnię montażową.
• Nominalny zasięg wykrywania (Sn): 2,5 mm
• Materiał obudowy: Mosiądz niklowany (często spotykane w tej serii)
• Typ wyjścia: Tranzystorowe
• Logika wyjścia: PNP (Positive-Negative-Positive)
• Stan wyjścia: NO (Normalnie Owarty) – Wyjście jest aktywne (załączone, wysoki stan) gdy metalowy obiekt znajduje się w zasięgu.
• Napięcie zasilania (Ub): 12 - 24 V DC (standardowy zakres dla PNP, często 10-30V DC)
• Maksymalny prąd obciążenia: Typowo 100 - 200 mA
• Sposób podłączenia: Złącze M8 (3-pinowe, do podłączenia dedykowanego kabla ze złączem M8)
• Częstotliwość przełączania: Wysoka, typowo do 2500 Hz lub więcej
• Stopień ochrony: IP67 (ochrona przed pyłem i zanurzeniem w wodzie na ograniczony czas)
• Temperatura pracy: -25 °C do +70 °C (standardowy zakres przemysłowy)
• Odporność na wibracje/wstrząsy: Wysoka (zgodnie z normami IEC 60068-2-6 i IEC 60068-2-27)

---

Cechy i Zastosowanie

• Bezkontaktowe wykrywanie: Brak mechanicznego zużycia, co przekłada się na długą żywotność i niezawodność.
• Wysoka precyzja: Niewielki zasięg pozwala na dokładne pozycjonowanie, idealny do precyzyjnych aplikacji.
• Niezawodność: Odporność na trudne warunki przemysłowe dzięki wysokiemu stopniowi ochrony.
• Elastyczne podłączenie: Złącze M8 umożliwia łatwą wymianę kabla w przypadku uszkodzenia lub zmianę jego długości.
• Wyjście PNP NO: Standardowe i często wymagane w wielu systemach sterowania PLC, co ułatwia integrację.
• Kompaktowe wymiary: Umożliwiają montaż w bardzo ograniczonych przestrzeniach.

Zastosowanie:

• Wykrywanie obecności metalowych elementów na liniach produkcyjnych i montażowych.
• Kontrola położenia elementów maszyn i podzespołów.
• Liczenie metalowych obiektów w procesach produkcyjnych.
• Automatyka przemysłowa, robotyka, maszyny pakujące, systemy przenośnikowe.
