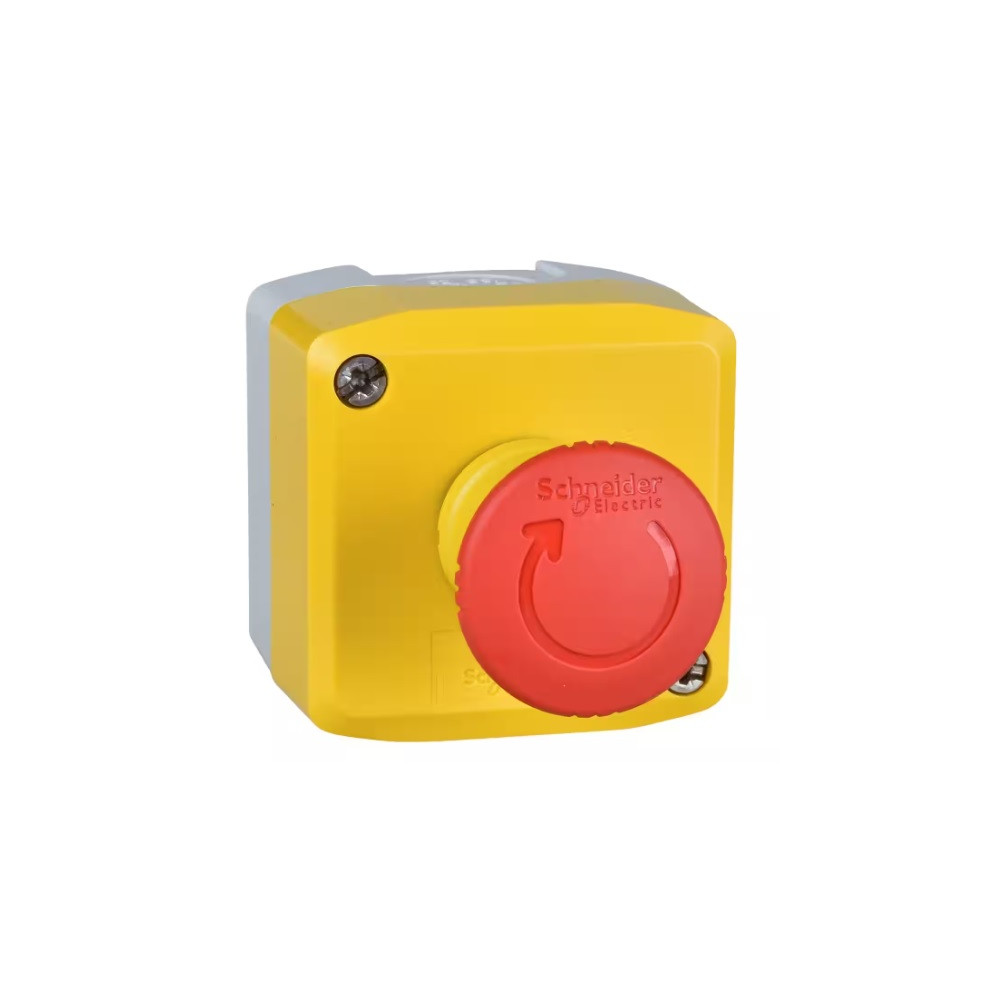

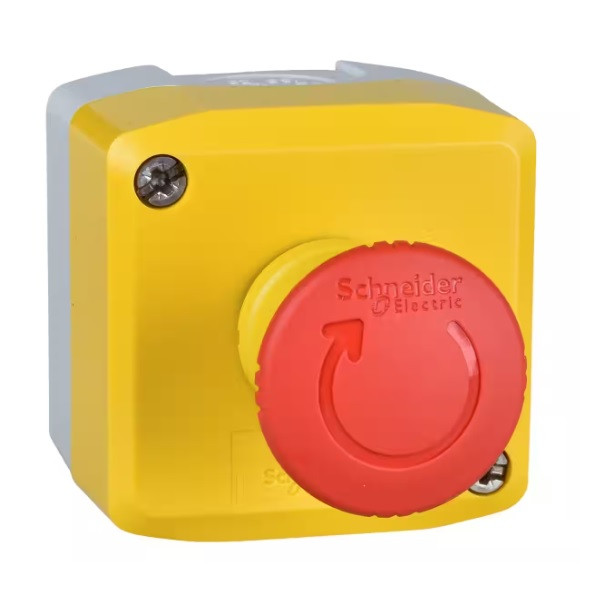

Kaseta sterownicza XALK178 z przyciskiem

Kaseta sterownicza Schneider Electric XALK178 to kompletna stacja sterownicza (enclosed control station) przeznaczona do funkcji wyłącznika awaryjnego (Emergency Stop). Jest to element z serii Harmony XALK, zaprojektowany do zapewnienia bezpieczeństwa maszyn i systemów przemysłowych.

Poniżej przedstawiono szczegółowe dane techniczne tej kasety:

Główne cechy

• Typ produktu: Kompletna stacja sterownicza z przyciskiem awaryjnym.
• Zastosowanie: Funkcja zatrzymania awaryjnego (Emergency Stop) i wyłączenia awaryjnego (Emergency Switching Off).
• Kompozycja: Składa się z żółtej obudowy z tworzywa sztucznego (pokrywa) i szarej podstawy, wyposażonej w jeden czerwony grzybkowy przycisk awaryjny o średnicy 40 mm.
• Działanie przycisku: Zatrzaśnięcie (latching) po naciśnięciu, zwolnienie poprzez obrót (turn to release).
• Styki:
  • Konfiguracja: 1 styk NC (Normalnie Zamknięty) – zgodnie z normą IEC 60947-5-1, załącznik K (positive opening operation), co jest kluczowe dla funkcji bezpieczeństwa.
  • Materiał styków: Stop srebra (Ag/Ni).

Parametry elektryczne

• Znamionowy prąd cieplny (Ith): 10 A (zgodnie z IEC 60947-5-1).
• Znamionowe napięcie izolacji (Ui): 600 V (stopień zanieczyszczenia 3, zgodnie z IEC 60947-1).
• Znamionowe napięcie udarowe wytrzymywane (Uimp):¹ 6 kV (zgodnie z IEC 60947-1).
• Znamionowy prąd pracy (Ie) w AC-15:
  • 6 A przy 120 V AC
  • 3 A przy 240 V AC
  • 1.2 A przy 600 V AC
• Znamionowy prąd pracy (Ie) w DC-13:
  • 0.55 A przy 125 V DC
  • 0.27 A przy 250 V DC
  • 0.1 A przy 600 V DC
• Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 10 A typu gG (zgodnie z IEC 60947-5-1).

Mechaniczne i środowiskowe parametry

• Materiał obudowy: Poliwęglan.
• Kolor obudowy: Pokrywa żółta (RAL 1021), podstawa jasnoszara (RAL 7035).
• Trwałość mechaniczna: 300 000 cykli.
• Trwałość elektryczna: 1 000 000 cykli (dla AC-15, 2 A przy 230 V, współczynnik obciążenia: 0,5).
• Droga działania:
  • 1,5 mm (NC zmieniający stan elektryczny)
  • 2,6 mm (NO zmieniający stan elektryczny)
  • 4,3 mm (całkowita droga)
• Siła operacyjna: 44 N (dla zmiany stanu NC + NO).
• Podłączenia - zaciski: Zaciski śrubowe.
  • Max. 2×1,5mm2 z końcówką kablową.
  • Min. 1×0,22mm2 bez końcówki kablowej.
• Moment dokręcania: 0,8 - 1,2 Nm.
• Wprowadzenia kablowe:
  • 1 otwór wybijany na kabel o średnicy do 14 mm.
  • 2 otwory wybijane na dławiki kablowe Pg 13 lub ISO M20 o średnicy do 12 mm.
• Stopień ochrony (IP): IP66, IP67, IP69, IP69K (wysoka odporność na kurz, wodę, ciśnienie i wysoką temperaturę).
• Stopień ochrony NEMA: NEMA 4X, NEMA 13.
• Odporność na uderzenia (IK): IK03 (zgodnie z IEC 62262).
• Temperatura otoczenia:
  • Praca: -40°C do +70°C.
  • Przechowywanie: -40°C do +70°C.
• Odporność na wibracje: 5 gn (dla f = 12-500 Hz, zgodnie z IEC 60068-2-6).
• Odporność na wstrząsy: 30 gn (dla 18 ms), 50 gn (dla 11 ms).
• Waga netto: Około 0,194 kg.
• Wymiary (przybliżone): 68 mm (szerokość) x 68 mm (wysokość) x 91,5 mm (głębokość z przyciskiem).

Normy i certyfikaty

• Zgodny z międzynarodowymi normami bezpieczeństwa: IEC 60204-1, IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, ISO 13850, JIS C 4520, IEC 60364-5-53, IEC 60947-5-5, UL 508, CSA C22.2 No 14.
• Certyfikaty: CE, UL, CSA, EAC, UKCA.
• Zgodność z dyrektywą RoHS (Restriction of Hazardous Substances).

Kaseta XALK178 jest idealnym rozwiązaniem do zastosowań, gdzie wymagane jest niezawodne i widoczne zatrzymanie awaryjne w trudnych warunkach środowiskowych.
