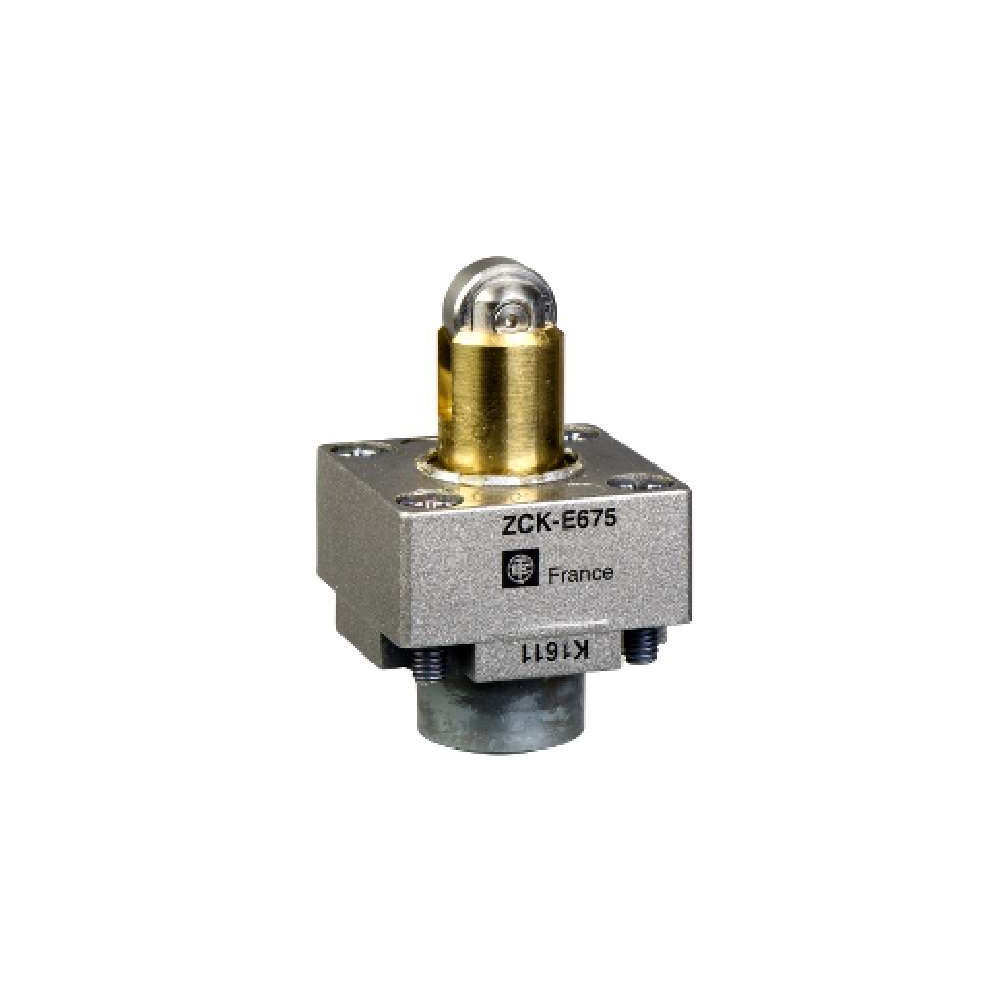

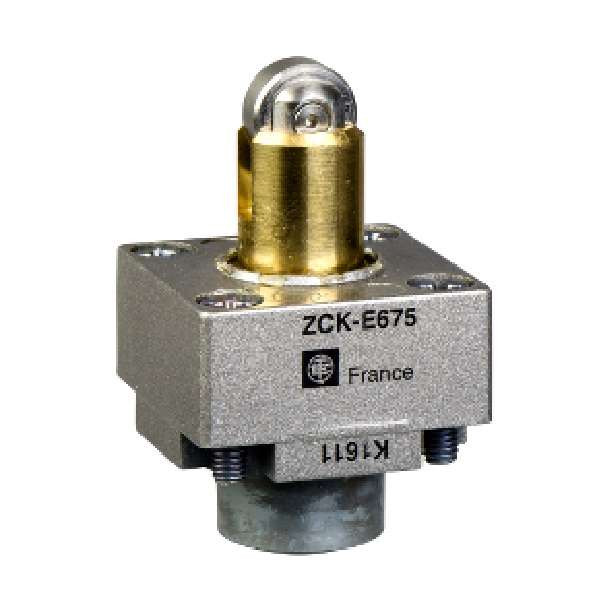

Głowica łącznika krańcowego ZCKE67 ( popychacz z rolką )

Głowica łącznika krańcowego ZCKE67 to element z serii OsiSense XCKJ firmy Telemecanique Sensors (Schneider Electric). Jest to odłączalna głowica, która współpracuje z korpusami wyłączników krańcowych z tej samej serii, tworząc kompletne urządzenie do detekcji pozycji w zastosowaniach przemysłowych. Oznaczenie ZCKE67 wskazuje na konkretny typ operatora.

Głowica Łącznika Krańcowego ZCKE67 - Dane Techniczne

1. Typ Głowicy i Operatora:

• Typ głowicy: Główka trzpienia.
• Rodzaj operatora: Trzpień rolkowy (popychacz z rolką) z samoczynnym powrotem, wykonany z metalu (wzmocniony). Rolka jest stalowa.
• Ruch głowicy operacyjnej: Liniowy.
• Rodzaj podejścia: Dostęp z boku (lateral approach), 2 kierunki. Oznacza to, że rolka może być aktywowana przez ruch z lewej lub prawej strony.
• Załączenie łącznika: Przez krzywkę 30°.

2. Materiały:

• Materiał głowicy: Metal.
• Materiał rolki: Stal.

3. Kompatybilność:

• Przeznaczona do współpracy z korpusami wyłączników krańcowych z serii XCKJ, m.in. ZCKJ1, ZCKJ11, ZCKJ2, ZCKJ21, ZCKJ4, ZCKJ41 itd.

4. Warunki Środowiskowe:

• Temperatura otoczenia dla pracy: Od -25°C do +70°C.
• Stopień ochrony: IP66 (od strony czołowej po złożeniu z korpusem). Oznacza to pełną ochronę przed pyłem oraz przed silnymi strumieniami wody, co czyni ją odpowiednią do pracy w trudnych warunkach przemysłowych, w tym w zanieczyszczonych halach produkcyjnych i na zewnątrz.
• Odporność na wstrząsy: Zazwyczaj 50 gn dla 11 ms (sinusoidalna, zgodna z IEC 60068-2-27).
• Odporność na wibracje: Zazwyczaj 25 gn (10-500 Hz, zgodna z IEC 60068-2-6).

5. Trwałość:

• Trwałość mechaniczna: Bardzo wysoka, zazwyczaj deklarowana jako 30 milionów cykli (dla całego wyłącznika krańcowego z pasującym korpusem i stykami).

6. Wymiary i Waga (orientacyjne dla samej głowicy):

• Szerokość: Około 45 mm
• Wysokość: Około 42 mm
• Głębokość: Około 87 mm
• Waga: Około 0.158 kg (158 gramów).

Głowica ZCKE67 jest elementem modułowym, co pozwala na łatwą wymianę lub konfigurację wyłącznika krańcowego w zależności od potrzeb aplikacji. Jej wzmocniona konstrukcja metalowa i wysoki stopień ochrony IP66 sprawiają, że jest to solidne i niezawodne rozwiązanie do detekcji pozycji w wymagających środowiskach przemysłowych.
