Korpus wyłącznika krańcowego ZCKJ1H29 1NC+1 NO, działanie migowe, M20

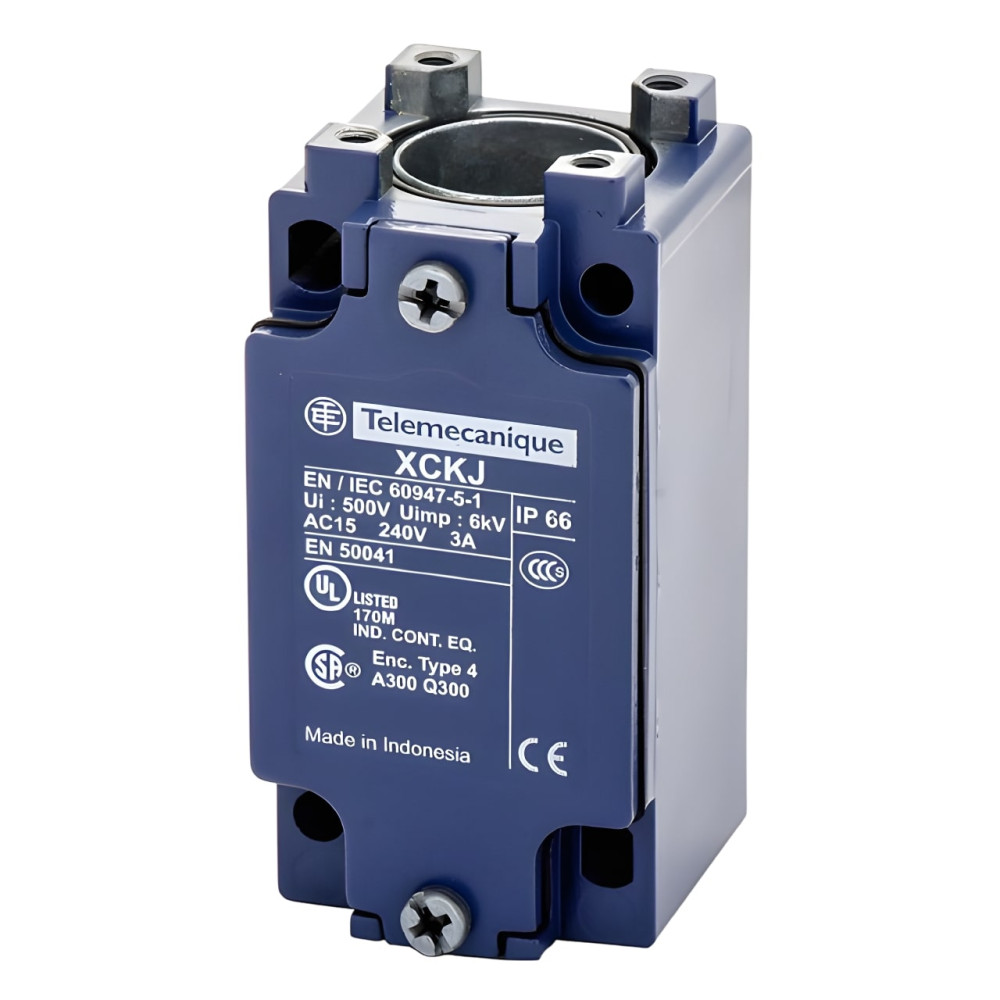

Korpus ZCKJ1H29 firmy Schneider Electric to solidna, metalowa podstawa przeznaczona do budowy kompletnych wyłączników krańcowych z serii OsiSense XC Standard. Jest to kluczowy element modularnej konstrukcji, który zapewnia mechaniczną wytrzymałość i ochronę wewnętrznych styków elektrycznych.

Parametry

• Producent: Schneider Electric
• Seria/Rodzina: OsiSense XC Standard
• Model korpusu: ZCKJ1H29
• Typ elementu: Korpus wyłącznika krańcowego
• Materiał korpusu: Metal (odlew ciśnieniowy cynku)
• Liczba biegunów: 2P (dwubiegunowy)
• Konfiguracja styków: 1 NO (Normalnie Otwarty) + 1 NC (Normalnie Zamknięty)
  • Specyfika styków ("H29"): Wskazuje na niestandardowe działanie styków, np. "make before break" (załączenie przed rozłączeniem), załączenie z opóźnieniem lub inną sekwencję. Należy dokładnie sprawdzić dokumentację techniczną Schneider Electric dla modelu ZCKJ1H29, aby poznać precyzyjną charakterystykę przełączania.
• Przyłącze elektryczne: Zaciski śrubowe
• Liczba wejść kablowych: 1 wejście gwintowane (zazwyczaj M20 x 1.5)
• Montaż: Za pomocą 2 śrub (często rozstaw 20 mm)
• Stopień ochrony (po złożeniu z głowicą): IP66 / IP67 / IP69K (korpus sam w sobie ma stopień ochrony IP20 dla zacisków, ale po skręceniu z odpowiednią głowicą i dławikiem uzyskuje wysoki stopień ochrony zewnętrznej)
• Temperatura pracy: -25 °C do +70 °C (standardowy zakres przemysłowy)
• Trwałość mechaniczna: Wysoka, typowo 30 milionów cykli (zależy od zastosowanej głowicy)
• Napięcie znamionowe izolacji (Ui): 500 V AC
• Prąd znamionowy termiczny (Ith): 10 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV

---

Cechy i Zastosowanie

• Modularna konstrukcja: Umożliwia swobodny wybór i wymianę głowic, zwiększając elastyczność i obniżając koszty magazynowania.
• Wysoka wytrzymałość: Metalowy korpus zapewnia doskonałą odporność na uderzenia, wibracje i korozję, co jest kluczowe w ciężkich zastosowaniach przemysłowych.
• Specjalistyczna konfiguracja styków "H29": Pozwala na realizację bardziej złożonych funkcji sterowania, które wymagają określonej sekwencji lub synchronizacji przełączania styków NO i NC. Jest to szczególnie przydatne w aplikacjach bezpieczeństwa lub w układach kontrolnych.
• Wysoki stopień ochrony: Po prawidłowym złożeniu z głowicą, wyłącznik staje się odporny na trudne warunki środowiskowe (pył, wodę, ciecze).

Zastosowanie:

• Wykrywanie położenia ruchomych części maszyn, bramek, drzwi, zaworów, gdzie wymagane jest specyficzne działanie styków.
• Zastosowania bezpieczeństwa, takie jak monitorowanie otwarcia osłon, gdzie jeden styk może być używany do wyłączenia, a drugi do sygnalizacji.
• Automatyka przemysłowa w wymagających środowiskach (np. metalurgia, obróbka skrawaniem, transport), zwłaszcza tam, gdzie precyzyjna sekwencja styków jest krytyczna.
