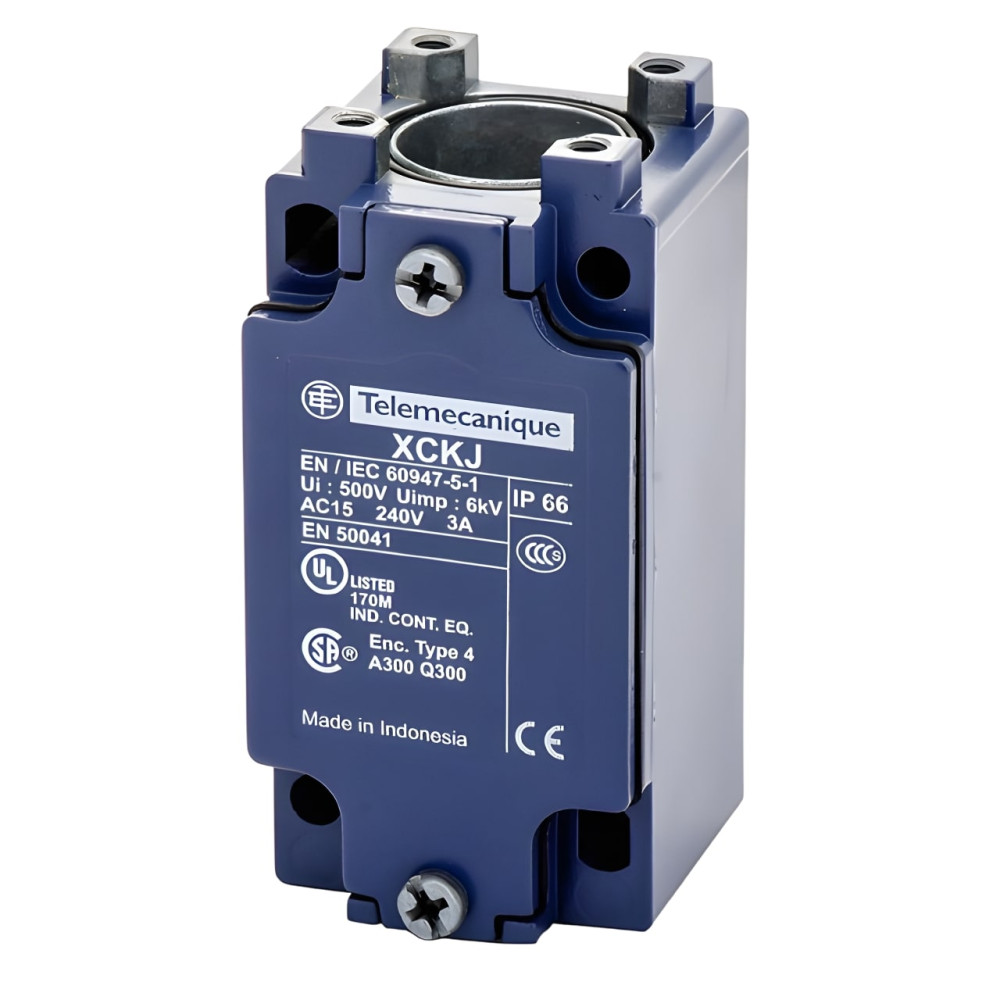

Korpus ZCKJ1 wyłącznika krańcowego 1NC+1 NO, działanie migowe, Pg13

Korpus ZCKJ1 firmy Schneider Electric to solidna, metalowa podstawa przeznaczona do budowy kompletnych wyłączników krańcowych z serii OsiSense XC Standard. Jest to kluczowy element modularnej konstrukcji, który zapewnia mechaniczną wytrzymałość i ochronę wewnętrznych styków elektrycznych.

Parametry

• Producent: Schneider Electric
• Seria/Rodzina: OsiSense XC Standard
• Model korpusu: ZCKJ1
• Typ elementu: Korpus wyłącznika krańcowego
• Materiał korpusu: Metal (najczęściej odlew ciśnieniowy cynku)
• Liczba biegunów: 2P (dwubiegunowy)
• Konfiguracja styków: 1 NO (Normalnie Otwarty) + 1 NC (Normalnie Zamknięty)
• Typ działania styków: Migowe (Snap Action)
• Przyłącze elektryczne: Zaciski śrubowe (lub inne, w zależności od precyzyjnej wersji)
• Liczba wejść kablowych: Zazwyczaj 1 wejście gwintowane (np. M20 x 1.5)
• Montaż: Za pomocą 2 śrub (często rozstaw 20 mm)
• Stopień ochrony (po złożeniu z głowicą): IP66 / IP67 / IP69K (korpus sam w sobie ma stopień ochrony IP20 dla zacisków, ale po skręceniu z odpowiednią głowicą i dławikiem uzyskuje wysoki stopień ochrony zewnętrznej)
• Temperatura pracy: -25 °C do +70 °C (standardowy zakres przemysłowy)
• Trwałość mechaniczna: Wysoka, typowo 30 milionów cykli (zależy od zastosowanej głowicy)
• Napięcie znamionowe izolacji (Ui): 500 V AC
• Prąd znamionowy termiczny (Ith): 10 A
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV

---

Cechy i Zastosowanie

• Modularna konstrukcja: Umożliwia swobodny wybór i wymianę głowic, co zwiększa elastyczność i obniża koszty magazynowania części zamiennych.
• Wysoka wytrzymałość: Metalowy korpus zapewnia doskonałą odporność na uderzenia, wibracje i korozję, idealny do ciężkich zastosowań przemysłowych.
• Uniwersalna konfiguracja styków: 1NO+1NC z działaniem migowym jest standardem w wielu aplikacjach sterowania, zapewniając pewne przełączanie.
• Działanie migowe (Snap Action): Gwarantuje szybkie i powtarzalne przełączanie styków, niezależnie od szybkości zbliżania się elementu wykonawczego, co jest kluczowe dla precyzji w automatyce.
• Wysoki stopień ochrony: Po prawidłowym złożeniu z głowicą, stycznik staje się odporny na trudne warunki środowiskowe (pył, wodę, ciecze).

Zastosowanie:

• Wykrywanie położenia ruchomych części maszyn, bramek, drzwi, zaworów.
• Kontrola obecności i przepływu materiałów na liniach produkcyjnych.
• Zastosowania bezpieczeństwa (monitorowanie otwarcia osłon, wyłączniki awaryjne).
• Automatyka przemysłowa w wymagających środowiskach (np. metalurgia, obróbka skrawaniem, transport).
