Łącznik krańcowy XCMD2110L5

Łącznik krańcowy XCMD2110L5

Potrzebujesz więcej informacji? Zapytaj produkt
208,48 zł (Brutto)
169,50 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

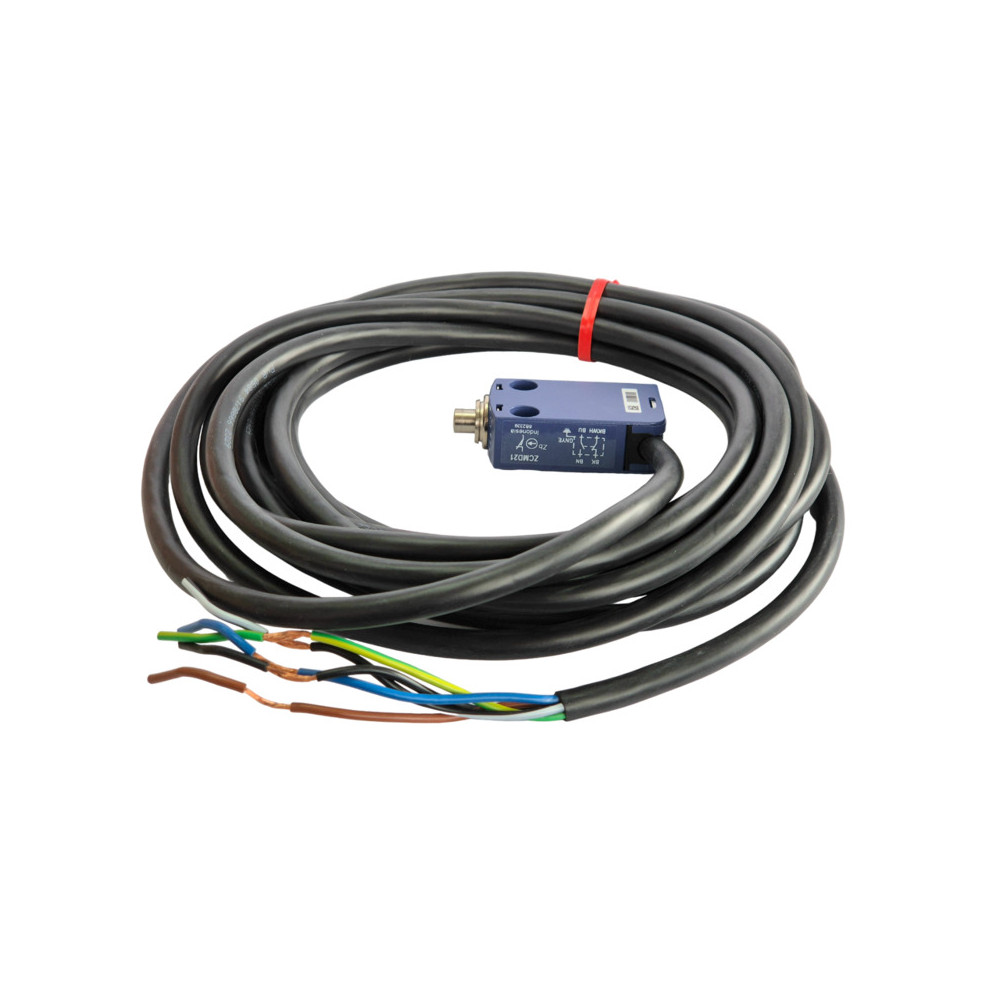

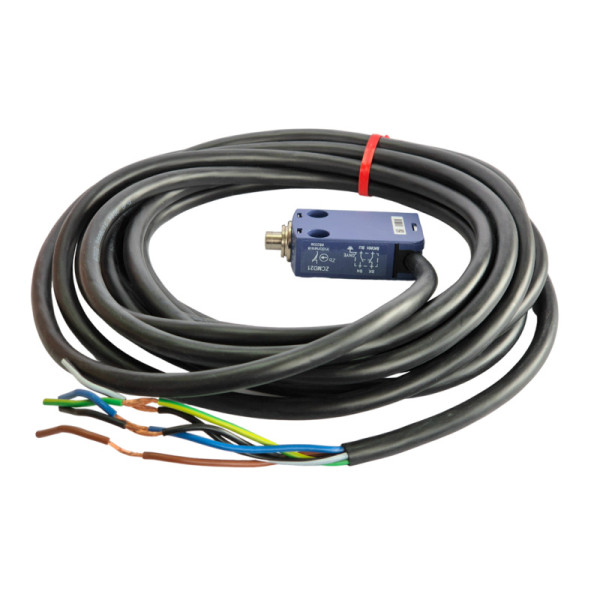

Łącznik krańcowy Schneider Electric XCMD2110L5 to miniaturowy, metalowy wyłącznik krańcowy z serii Harmony OsiSense XC Standard. Jest to element precyzyjny, zaprojektowany do detekcji pozycji maszyn i komponentów w trudnych warunkach przemysłowych.

Główne cechy

  • Producent: Schneider Electric (część serii Telemecanique OsiSense XC)
  • Typ sensora: Wyłącznik krańcowy (limit switch)
  • Konstrukcja: Miniaturowa
  • Materiał obudowy: Metal (Zamak – stop cynku)
  • Głowica: Grzybek (plunger head), metalowy, powrót sprężynowy
  • Rodzaj działania: Akcja migowa (snap action) – styki zmieniają stan szybko, niezależnie od prędkości uruchomienia siłownika.
  • Uruchomienie: Na końcu (On end) – wyzwalany przy osiągnięciu krańcowego położenia.
  • Kierunek działania: Liniowy, podejście pionowe, 1 kierunek.
  • Podłączenie: Fabrycznie podłączony przewód o długości 5 metrów (oznaczenie "L5").
    • Skład kabla: 5 x 0,75mm2
    • Materiał izolacji przewodu: PvR
  • Waga netto: Około 0,194 kg

Parametry styków

  • Typ i konfiguracja styków: 1 NC (Normalnie Zamknięty) + 1 NO (Normalnie Otwarty)
  • Działanie styków: Migowe (snap action)
  • Pozytywne otwarcie (Positive Opening): Tak (styki NC są rozwierane siłą, co jest wymagane dla funkcji bezpieczeństwa zgodnie z normami).
    • Minimalna siła pozytywnego otwarcia: 42,5 N
  • Minimalna siła do wyzwolenia: 8,5 N
  • Minimalna prędkość uruchomienia: 0,01 m/min
  • Maksymalna prędkość uruchomienia: 0,5 m/s
  • Kod styku:
    • B300, AC-15 (Ue = 240 V), Ie = 1,5 A (zgodnie z EN/IEC 60947-5-1, załącznik A)
    • R300, DC-13 (Ue = 250 V), Ie = 0,1 A (zgodnie z EN/IEC 60947-5-1, załącznik A)
  • Znamionowy1 prąd cieplny (Ith): 10 A
  • Zabezpieczenie przed zwarciem: Zalecany bezpiecznik topikowy 6 A, typ gG (zgodnie z IEC 60947-5-1)

Parametry elektryczne

  • Znamionowe napięcie izolacji (Ui):
    • 300 V (stopień zanieczyszczenia 3, zgodnie z UL 508)
    • 400 V (stopień zanieczyszczenia 3, zgodnie z IEC 60947-5-1)
    • 300 V (stopień zanieczyszczenia 3, zgodnie z CSA C22.2 No2 14)
  • Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV (zgodnie z IEC 60664 i IEC 60947-1)
  • Kategoria przepięciowa: Klasa I

Trwałość i warunki środowiskowe

  • Trwałość mechaniczna: 10 000 000 cykli
  • Trwałość elektryczna: 5 000 000 cykli (dla DC-13, 24 V, 3 W, 60 cykli/min)
  • Stopień ochrony (IP): IP66, IP67, IP68 (bardzo wysoka odporność na kurz, wodę, zanurzenie)
  • Stopień ochrony NEMA: NEMA 1/2/4/4X/6/12/13
  • Stopień ochrony IK (na uderzenia): IK06 (zgodnie z EN 50102 / IEC 62262)
  • Temperatura pracy: -25°C do +70°C
  • Temperatura przechowywania: -40°C do +70°C
  • Odporność na wibracje: 5 gn (dla f = 10-500 Hz, zgodnie z IEC 60068-2-6)
  • Odporność na wstrząsy: 25 gn (dla 18 ms) / 50 gn (dla 11 ms, zgodnie z IEC 60068-2-27)

Wymiary (przybliżone)

  • Szerokość: 30 mm
  • Wysokość: 50 mm
  • Głębokość: 16 mm

Zastosowanie

Łącznik krańcowy XCMD2110L5 jest idealny do zastosowań przemysłowych, gdzie wymagana jest niezawodna detekcja pozycji w trudnych warunkach. Jego miniaturowa konstrukcja pozwala na montaż w ograniczonej przestrzeni, a wysokie stopnie ochrony IP i IK zapewniają długotrwałe działanie w obecności pyłu, wody i uderzeń. Jest często stosowany w maszynach pakujących, przenośnikach, obrabiarkach i innych systemach automatyki przemysłowej.

SCHNEIDER-XCMD2110L5
20 szt.
