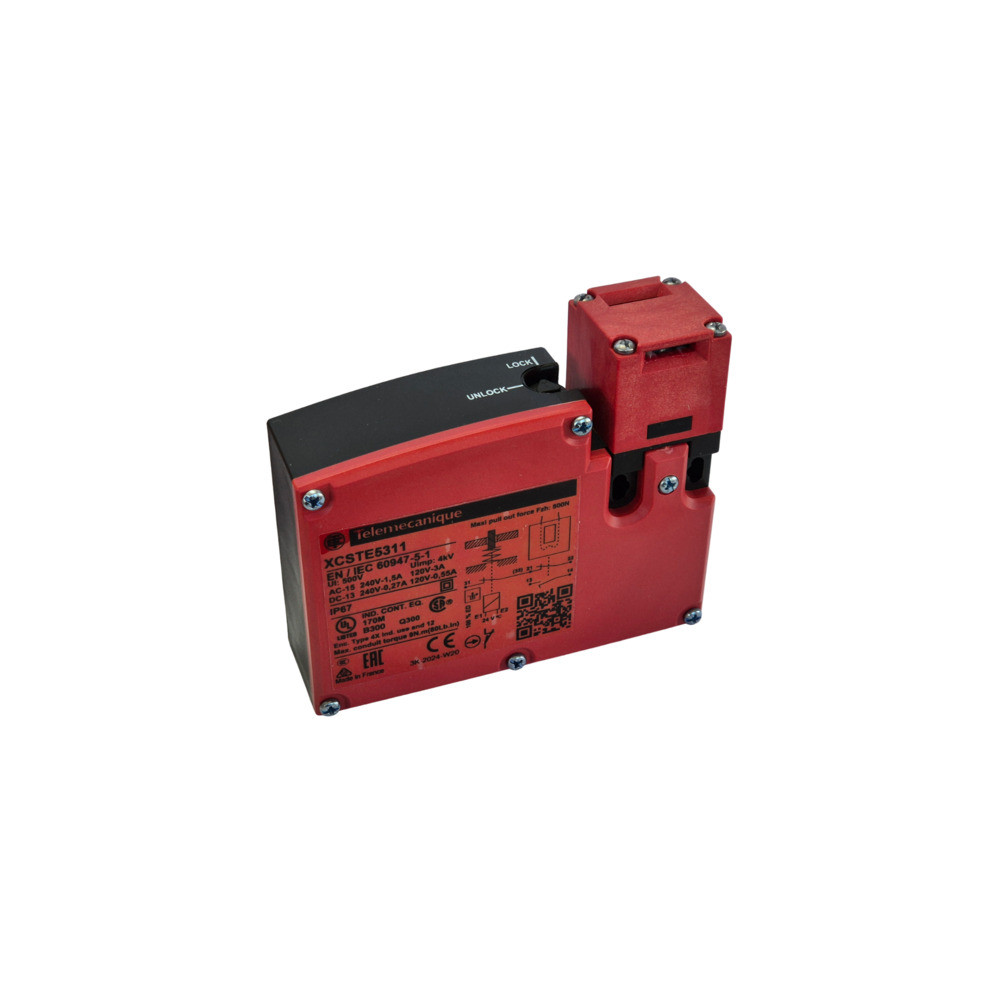

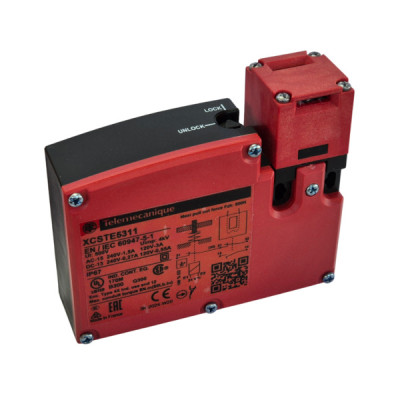

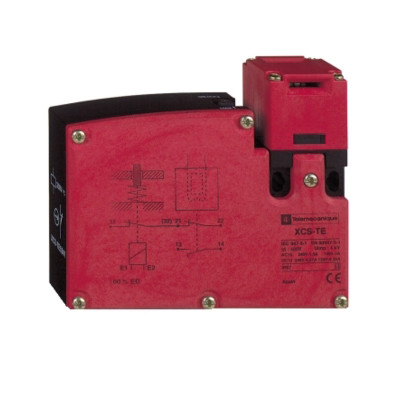

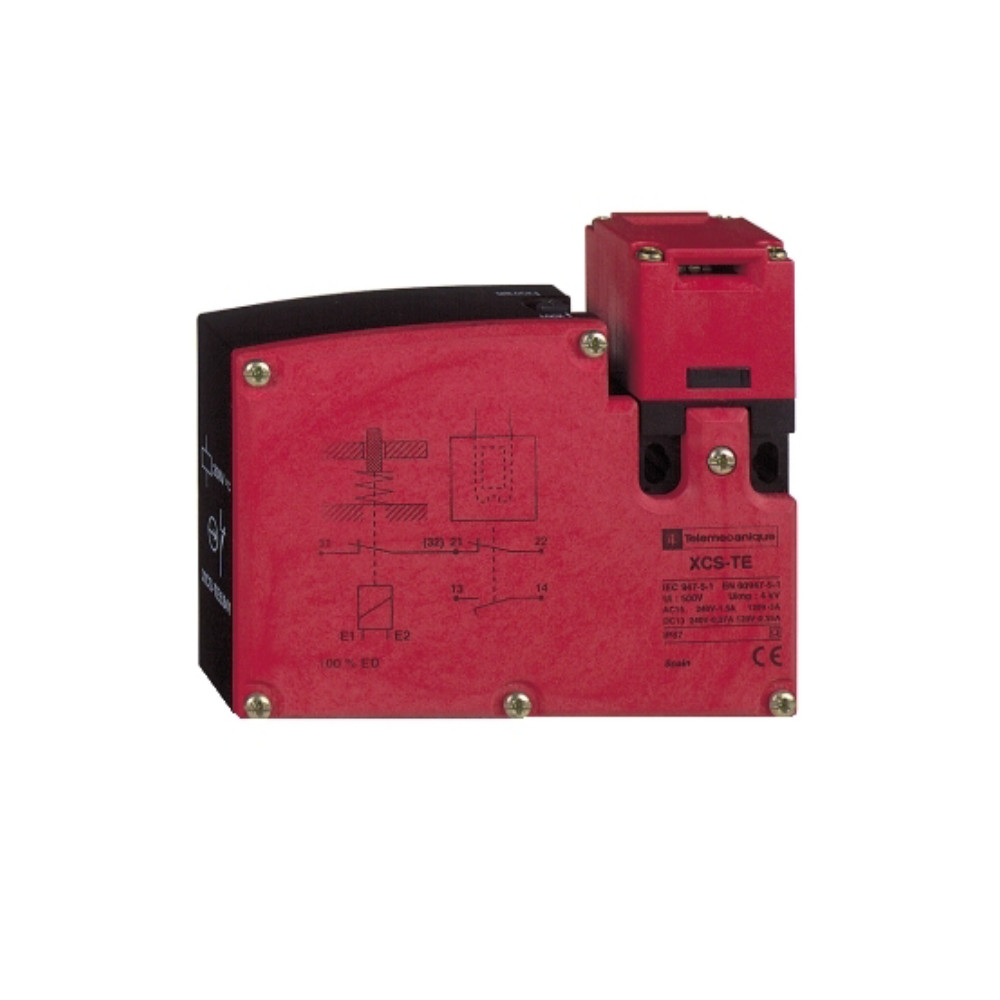

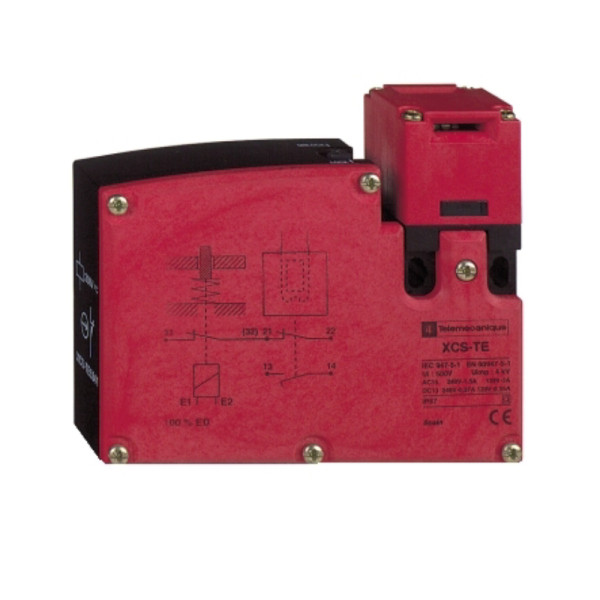

Łącznik krańcowy XCSTE5311 bezpieczeństwa 1NC+1NO

Łącznik krańcowy XCSTE5311 to elektromagnetyczny przełącznik blokujący z serii Preventa XCS firmy Telemecanique Sensors (marka Schneider Electric), bardzo podobny do wcześniej opisanego XCSTE7311, ale z kluczową różnicą w konfiguracji styków.

Poniżej przedstawiam jego kluczowe dane techniczne:

Charakterystyka ogólna

• Typ produktu: Łącznik bezpieczeństwa (wyłącznik bezpieczeństwa z blokadą).

• Producent: Telemecanique Sensors (Schneider Electric).

• Seria: Preventa XCS (XCSTE).

• Design: Prostokątny.

• Materiał obudowy: Plastik (poliamid - PA), podwójna izolacja.

• Materiał głowicy: Plastik (poliamid - PA).

• Typ głowicy: Głowica obrotowa (rewolwerowa) obsługiwana kluczem (aktwatorem).

• Blokada elektromagnetyczna: Blokowanie następuje po wyłączeniu zasilania elektromagnesu (ryglowanie prądem spoczynkowym), a odblokowanie po załączeniu zasilania elektromagnesu. Jest to tzw. "Release on energisation" lub "Power to unlock". Oznacza to, że aby odblokować osłonę, należy podać zasilanie na elektromagnes. Jest to cecha bezpieczeństwa dla maszyn o długim czasie wybiegu.

• Funkcja bezpieczeństwa: Zapobiega otwarciu osłony ochronnej, dopóki maszyna nie jest w bezpiecznym stanie (np. zatrzymana).

• Wskaźnik stanu: Tak (zazwyczaj dioda LED, która wskazuje stan blokady).

Parametry elektryczne

• Napięcie zasilania elektromagnesu: 24 V AC/DC.

• Pobór mocy: 10 VA.

• Typ i konfiguracja styków:

  • 1 NC (Normalnie Zamknięty) + 1 NO (Normalnie Otwarty): Te styki służą do monitorowania pozycji osłony. Działanie styków jest zwłoczne (powolne przerwanie, ang. slow-break), rozłączenie przed załączeniem (ang. break before make). Styk NC jest wykorzystywany w obwodzie bezpieczeństwa (wymuszone otwarcie).

  • 1 NC (Normalnie Zamknięty): Styk solenoidu (elektromagnesu), również o działaniu zwłocznym. Jest to styk monitorujący stan elektromagnesu.

• Znamionowy prąd pracy (Ie) dla AC-15:

  • 3 A przy 120 V AC.

  • 1.5 A przy 240 V AC.

• Znamionowy prąd pracy (Ie) dla DC-13:

  • 0.55 A przy 125 V DC.

  • 0.27 A przy 250 V DC.

• Konwencjonalny prąd termiczny (Ith): 6 A.

• Znamionowe napięcie izolacji (Ui): 500 V (zgodnie z EN/IEC 60947-1).

• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV (zgodnie z EN/IEC 60947-5-1).

• Zabezpieczenie zwarciowe: Zalecany bezpiecznik wkładkowy typu gG (gl) 10 A.

• Przyłącza elektryczne: Zaciski śrubowe.

• Pojemność zacisków: 1×0.5…2×1.5 mm2 (z końcówką kablową lub bez).

• Wejścia kablowe: 1 otwór gwintowany pod dławik kablowy PG11.

Wymiary i montaż

• Szerokość: 110 mm.

• Wysokość: 94 mm.

• Głębokość: 33 mm.

• Masa produktu: 0.36 kg.

• Montaż: Na panelu/maszynie.

Odporność i trwałość

• Stopień ochrony (IP): IP67 (całkowita ochrona przed pyłem i zanurzeniem w wodzie, zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1).

• Temperatura otoczenia (praca): −25°C do +60°C.

• Temperatura przechowywania: −40°C do +70°C.

• Trwałość mechaniczna: 1000000 cykli.

• Siła operacyjna (siła wymuszonego otwarcia): 15 N (minimalna siła wymagana do działania styku bezpieczeństwa).

• Maksymalna siła wycofania aktuatora: 500 N.

• Minimalna prędkość uruchomienia: 0.01 m/s.

• Maksymalna prędkość załączania: 0.5 m/s.

• Odporność na wstrząsy: 10 gn (dla 11 ms, zgodnie z IEC 60068-2-27).

• Odporność na wibracje: 5 gn (dla częstotliwości 10−500 Hz, zgodnie z IEC 60068-2-6).

• Klasa ochrony przed porażeniem elektrycznym: Klasa II (zgodnie z IEC 61140).

Funkcje bezpieczeństwa i certyfikaty

• Pozytywne otwarcie (wymuszone rozwieranie): Tak, dla styków NC (zgodnie z IEC 60947-5-1). Jest to podstawowa cecha bezpieczeństwa.

• Poziom bezpieczeństwa:

  • Może osiągnąć Kategorię 4 z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z ISO 13849-1).

  • Może osiągnąć PL = e (Performance Level e) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z ISO 13849-1).

  • Może osiągnąć SIL 3 (Safety Integrity Level 3) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z IEC 61508).

• Dane niezawodności bezpieczeństwa: B10d=5000000 (wartość dla żywotności 20 lat, ograniczona zużyciem mechanicznym lub styków).

• Normy i certyfikaty:

  • CE Marked

  • UL 508

  • CSA C22.2 No 14

  • EN 1088 / ISO 14119 (norma dotycząca przełączników blokujących)

  • EN/IEC 60204-1 (bezpieczeństwo maszyn - wyposażenie elektryczne)

  • EN/IEC 60947-5-1 (aparatura łączeniowa niskiego napięcia - urządzenia sterownicze)

  • EN/ISO 12100 (bezpieczeństwo maszyn - podstawowe pojęcia)

XCSTE5311 jest przeznaczony do zastosowań, gdzie konieczne jest zabezpieczenie dostępu do maszyn, które mogą być niebezpieczne nawet po wyłączeniu zasilania (np. z powodu bezwładności). Funkcja "Power to unlock" zapewnia, że dostęp jest możliwy tylko wtedy, gdy elektromagnes jest zasilony, co często jest kontrolowane przez system sterowania bezpieczeństwa, który upewnia się, że maszyna jest w stanie bezpiecznym. Aktuator (klucz) do tego łącznika jest zazwyczaj zamawiany oddzielnie (np. XCSZ11, XCSZ12, XCSZ13, XCSZ14, XCSZ15).
