Łącznik krańcowy XCSTE7311 bezpieczeństwa 2NC

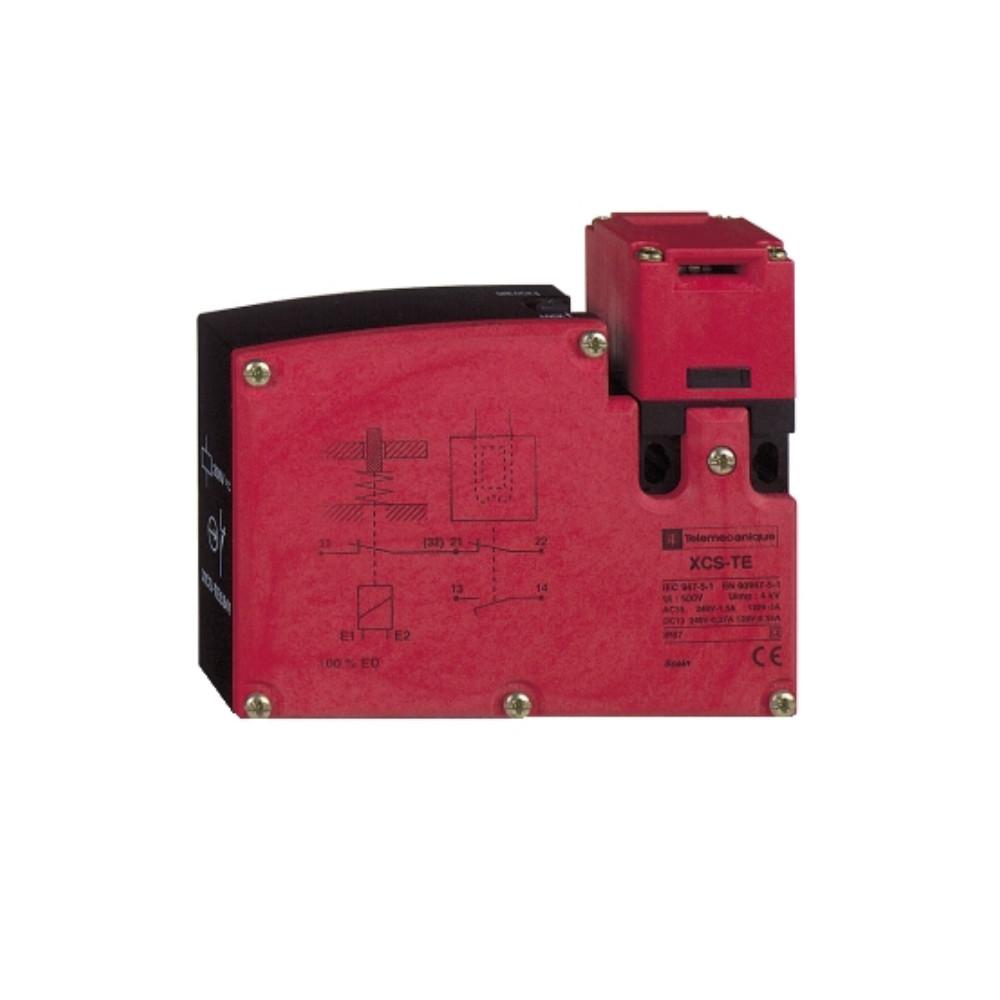

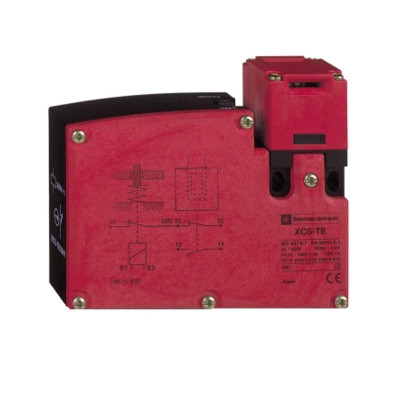

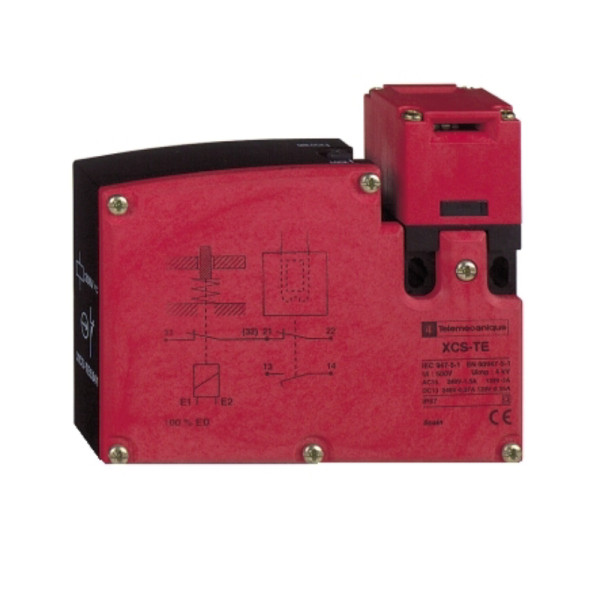

Łącznik bezpieczeństwa XCSTE7311 to elektromagnetyczny przełącznik blokujący z serii Preventa XCS firmy Telemecanique Sensors (marka Schneider Electric). Jest to kluczowy element systemów bezpieczeństwa maszyn, zaprojektowany do blokowania dostępu do niebezpiecznych stref, dopóki maszyna nie zostanie bezpiecznie zatrzymana.

Poniżej przedstawiam jego kluczowe dane techniczne:

Charakterystyka ogólna

• Typ produktu: Łącznik bezpieczeństwa (wyłącznik bezpieczeństwa z blokadą).

• Producent: Telemecanique Sensors (Schneider Electric).

• Seria: Preventa XCS (XCSTE).

• Design: Prostokątny.

• Materiał obudowy: Plastik (poliamid - PA), podwójna izolacja.

• Materiał głowicy: Plastik (poliamid - PA).

• Typ głowicy: Głowica obrotowa (rewolwerowa) obsługiwana kluczem (aktwatorem).

• Blokada elektromagnetyczna: Blokowanie następuje po wyłączeniu zasilania (ryglowanie prądem spoczynkowym), a odblokowanie po załączeniu zasilania elektromagnesu. Jest to tzw. "Release on energisation" lub "Power to unlock".

• Funkcja bezpieczeństwa: Zapobiega otwarciu osłony ochronnej, dopóki ryzyko nie zostanie wyeliminowane.

• Wskaźnik stanu: Tak (niektóre źródła podają, że posiada, co zazwyczaj oznacza diodę LED).

Parametry elektryczne

• Napięcie zasilania elektromagnesu: 24 V AC/DC.

• Pobór mocy: 10 VA.

• Typ i konfiguracja styków:

  • 2 NC (Normalnie Zamknięte): Styki bezpieczeństwa, działanie zwłoczne (powolne przerwanie, ang. slow-break), symultaniczne (jednoczesne otwarcie).

  • 1 NC (Normalnie Zamknięty): Styk pomocniczy (również slow-break). Niektóre źródła podają 2NC styki bezpieczeństwa i brak styku pomocniczego, podczas gdy inne (w tym oryginalne datasheety Schneider Electric) wskazują na 2NC styki bezpieczeństwa i 1NC styk solenoidu (elektromagnesu). Należy zawsze zweryfikować to z dokładnym schematem okablowania.

• Znamionowy prąd pracy (Ie) dla AC-15:

  • 3 A przy 120 V AC.

  • 1.5 A przy 240 V AC.

• Znamionowy prąd pracy (Ie) dla DC-13:

  • 0.55 A przy 125 V DC.

  • 0.27 A przy 250 V DC.

• Konwencjonalny prąd termiczny (Ith): 6 A.

• Znamionowe napięcie izolacji (Ui): 500 V (zgodnie z IEC 60947-1).

• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV (zgodnie z IEC 60947-5-1).

• Zabezpieczenie zwarciowe: Zalecany bezpiecznik wkładkowy typu gG (gl) 10 A.

• Przyłącza elektryczne: Zaciski śrubowe.

• Pojemność zacisków: 1×0.5…2×1.5 mm2 (z końcówką kablową lub bez).

• Wejścia kablowe: 1 otwór gwintowany pod dławik kablowy PG11.

Wymiary i montaż

• Szerokość: 110 mm.

• Wysokość: 94 mm.

• Głębokość: 33 mm.

• Masa produktu: 0.36 kg.

• Montaż: Na panelu/maszynie.

Odporność i trwałość

• Stopień ochrony (IP): IP67 (całkowita ochrona przed pyłem i zanurzeniem w wodzie).

• Temperatura otoczenia (praca): −25°C do +60°C.

• Temperatura przechowywania: −40°C do +70°C.

• Trwałość mechaniczna: 1000000 cykli.

• Siła operacyjna (siła wymuszonego otwarcia): 15 N (min. siła działania).

• Maksymalna siła wycofania aktuatora: 500 N.

• Odporność na wstrząsy: 10 gn (dla 11 ms, zgodnie z IEC 60068-2-27).

• Odporność na wibracje: 5 gn (dla częstotliwości 10−500 Hz, zgodnie z IEC 60068-2-6).

• Klasa ochrony przed porażeniem elektrycznym: Klasa II (zgodnie z IEC 61140).

Funkcje bezpieczeństwa i certyfikaty

• Pozytywne otwarcie (wymuszone rozwieranie): Tak, dla styków NC (zgodnie z IEC 60947-5-1).

• Poziom bezpieczeństwa:

  • Może osiągnąć Kategorię 4 z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z ISO 13849-1).

  • Może osiągnąć PL = e (Performance Level e) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z ISO 13849-1).

  • Może osiągnąć SIL 3 (Safety Integrity Level 3) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z IEC 61508).

• Dane niezawodności bezpieczeństwa: B10d=5000000 (wartość dla żywotności 20 lat, ograniczona zużyciem mechanicznym lub styków).

• Normy i certyfikaty:

  • CE Marked

  • UL 508

  • CSA C22.2 No 14

  • EN 1088 / ISO 14119

  • EN/IEC 60204-1

  • EN/IEC 60947-5-1

  • EN/ISO 12100

Łącznik XCSTE7311 jest idealnym rozwiązaniem do zastosowań, gdzie konieczne jest zabezpieczenie dostępu do maszyn o dużej bezwładności lub tych, które wymagają czasu na bezpieczne zatrzymanie po wyłączeniu zasilania. Jego solidna konstrukcja i zgodność z kluczowymi normami bezpieczeństwa czynią go niezawodnym wyborem w przemyśle. Pamiętaj, że aktuator (klucz) do tego łącznika jest zazwyczaj zamawiany oddzielnie (np. XCSZ11, XCSZ12, XCSZ13).
