Łącznik krańcowy XCSTE7312 bezpieczeństwa

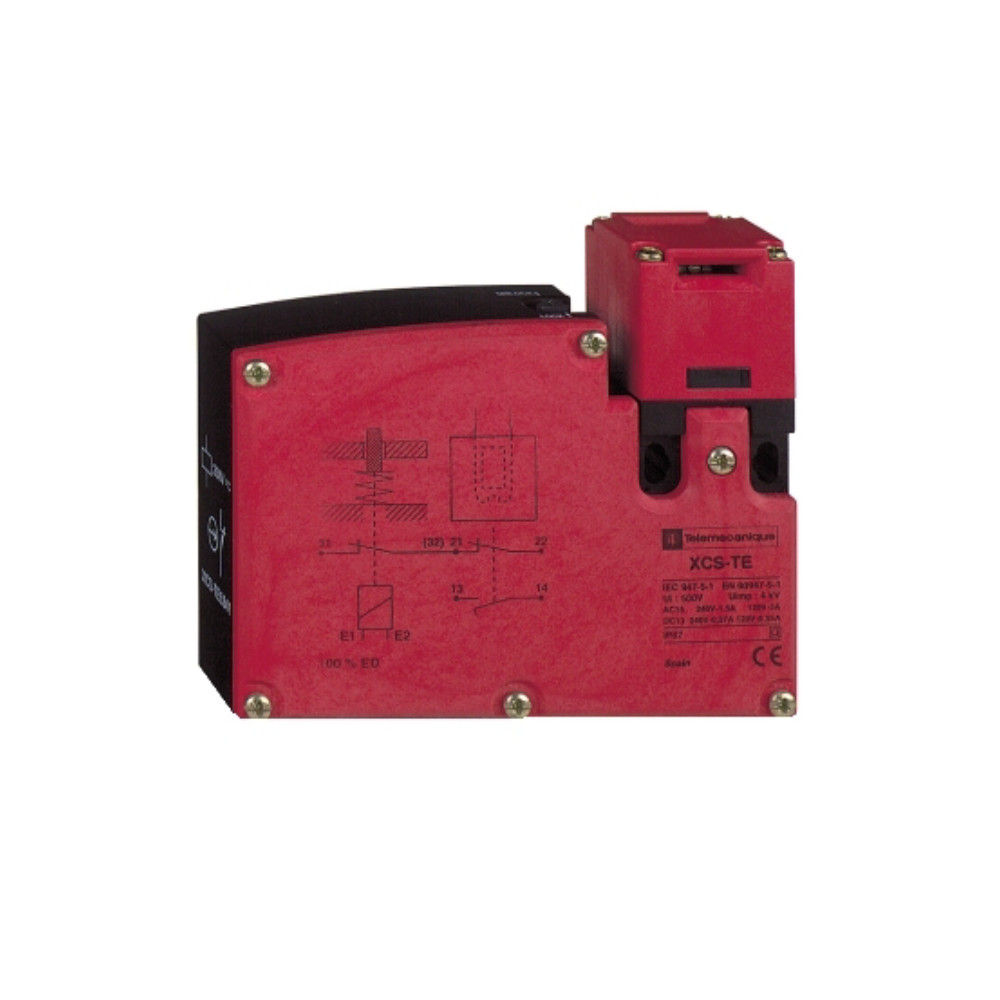

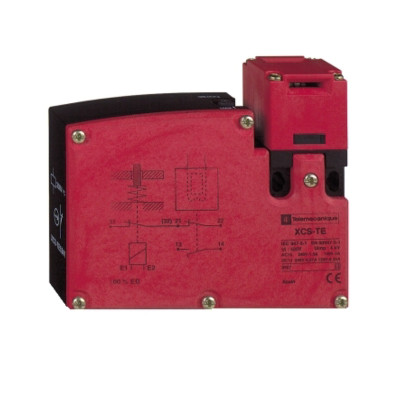

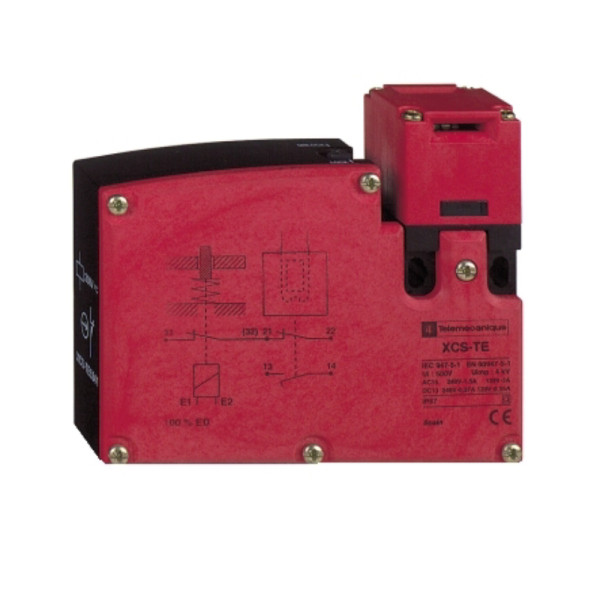

Łącznik krańcowy XCSTE7312 to elektromagnetyczny przełącznik blokujący z serii Preventa XCS firmy Telemecanique Sensors (marka Schneider Electric). Jest to bardzo popularny wybór do systemów bezpieczeństwa maszyn, zwłaszcza tam, gdzie konieczne jest blokowanie dostępu do niebezpiecznych stref do momentu całkowitego zatrzymania się maszyny.

Główna różnica między modelem XCSTE7312 a XCSTE7311 leży w konfiguracji styków dla funkcji bezpieczeństwa. Podczas gdy XCSTE7311 ma 1 NC + 1 NO dla pozycji klucza i 1 NC dla elektromagnesu, XCSTE7312 posiada 2 styki NC dla monitorowania klucza (aktywatorem) i 1 styk NO dla monitorowania stanu elektromagnesu.

Poniżej przedstawiam jego kluczowe dane techniczne:

Charakterystyka ogólna

• Typ produktu: Łącznik bezpieczeństwa (wyłącznik bezpieczeństwa z blokadą elektromagnetyczną).

• Producent: Telemecanique Sensors (Schneider Electric).

• Seria: Preventa XCS (XCSTE).

• Design: Prostokątny.

• Materiał obudowy: Plastik (poliamid - PA), podwójna izolacja.

• Materiał głowicy: Plastik (poliamid - PA).

• Typ głowicy: Głowica obrotowa (rewolwerowa) obsługiwana kluczem (aktuatorem).

• Blokada elektromagnetyczna: Blokowanie następuje po wyłączeniu zasilania elektromagnesu (ryglowanie prądem spoczynkowym), a odblokowanie po załączeniu zasilania elektromagnesu. Jest to tzw. "Release on energisation" (zwolnienie po zasileniu) lub "Power to unlock" (zasilenie do odblokowania). Jest to krytyczna cecha bezpieczeństwa dla maszyn o długim czasie wybiegu, które muszą być zablokowane do momentu bezpiecznego zatrzymania.

• Funkcja bezpieczeństwa: Zapobiega otwarciu osłony ochronnej, dopóki maszyna nie osiągnęła bezpiecznego stanu (np. całkowitego zatrzymania).

• Wskaźnik stanu: Tak (zazwyczaj wbudowana dioda LED informująca o stanie blokady).

Parametry elektryczne

• Napięcie zasilania elektromagnesu: 24 V AC/DC (uniwersalne zasilanie cewki).

• Pobór mocy: 10 VA.

• Typ i konfiguracja styków:

  • 2 NC (Normalnie Zamknięte): Styki bezpieczeństwa, monitorujące obecność klucza (aktywowane przez klucz/aktuator). Działanie styków jest zwłoczne (powolne przerwanie, ang. slow-break), symultaniczne (jednoczesne otwarcie).

  • 1 NO (Normalnie Otwarty): Styk pomocniczy, monitorujący stan elektromagnesu. Działanie zwłoczne. Ten styk zamyka się, gdy elektromagnes jest zasilony i zwalnia blokadę.

• Znamionowy prąd pracy (Ie) dla AC-15:

  • 3 A przy 120 V AC.

  • 1.5 A przy 240 V AC.

• Znamionowy prąd pracy (Ie) dla DC-13:

  • 0.55 A przy 125 V DC.

  • 0.27 A przy 250 V DC.

• Konwencjonalny prąd termiczny (Ith): 6 A.

• Znamionowe napięcie izolacji (Ui): 500 V (zgodnie z IEC 60947-1).

• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV (zgodnie z IEC 60947-5-1).

• Zabezpieczenie zwarciowe: Zalecany bezpiecznik wkładkowy typu gG (gl) 10 A.

• Przyłącza elektryczne: Zaciski śrubowe.

• Pojemność zacisków: 1×0.5…2×1.5 mm2 (z końcówką kablową lub bez).

• Wejścia kablowe: 1 otwór gwintowany pod dławik kablowy M16 x 1.5.

Wymiary i montaż

• Szerokość: 110 mm.

• Wysokość: 94 mm.

• Głębokość: 33 mm.

• Masa produktu: Około 0.36 kg.

• Montaż: Na panelu/maszynie.

Odporność i trwałość

• Stopień ochrony (IP): IP67 (całkowita ochrona przed pyłem i zanurzeniem w wodzie, zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1).

• Temperatura otoczenia (praca): −25°C do +60°C.

• Temperatura przechowywania: −40°C do +70°C.

• Trwałość mechaniczna: 1000000 cykli.

• Siła operacyjna (siła wymuszonego otwarcia): 15 N (minimalna siła wymagana do działania styku bezpieczeństwa).

• Maksymalna siła wycofania aktuatora: 500 N.

• Minimalna prędkość uruchomienia: 0.01 m/s.

• Maksymalna prędkość załączania: 0.5 m/s.

• Odporność na wstrząsy: 10 gn (dla 11 ms, zgodnie z IEC 60068-2-27).

• Odporność na wibracje: 5 gn (dla częstotliwości 10−500 Hz, zgodnie z IEC 60068-2-6).

• Klasa ochrony przed porażeniem elektrycznym: Klasa II (zgodnie z IEC 61140).

Funkcje bezpieczeństwa i certyfikaty

• Pozytywne otwarcie (wymuszone rozwieranie): Tak, dla styków NC (zgodnie z IEC 60947-5-1). Jest to podstawowa cecha bezpieczeństwa.

• Poziom bezpieczeństwa:

  • Może osiągnąć Kategorię 4 z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z EN ISO 13849-1).

  • Może osiągnąć PL = e (Performance Level e) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z EN ISO 13849-1).

  • Może osiągnąć SIL 3 (Safety Integrity Level 3) z odpowiednim systemem monitorowania i poprawnym okablowaniem (zgodnie z IEC 61508).

• Dane niezawodności bezpieczeństwa: B10d=5000000 (wartość dla żywotności 20 lat, ograniczona zużyciem mechanicznym lub styków).

• Normy i certyfikaty:

  • CE Marked

  • UL 508

  • CSA C22.2 No 14

  • EN 1088 / ISO 14119 (norma dotycząca przełączników blokujących)

  • EN/IEC 60204-1 (bezpieczeństwo maszyn - wyposażenie elektryczne)

  • EN/IEC 60947-5-1 (aparatura łączeniowa niskiego napięcia - urządzenia sterownicze)

  • EN/ISO 12100 (bezpieczeństwo maszyn - podstawowe pojęcia)

Łącznik XCSTE7312 jest szczególnie polecany do zastosowań, gdzie operatorzy muszą czekać na całkowite zatrzymanie się ruchomych części maszyny zanim uzyskają do nich dostęp. Funkcja "Power to unlock" wymusza ten proces, zwiększając bezpieczeństwo. Pamiętaj, że aktuator (klucz) do tego łącznika jest zazwyczaj zamawiany oddzielnie (np. XCSZ11, XCSZ12, XCSZ13, XCSZ14, XCSZ15).
