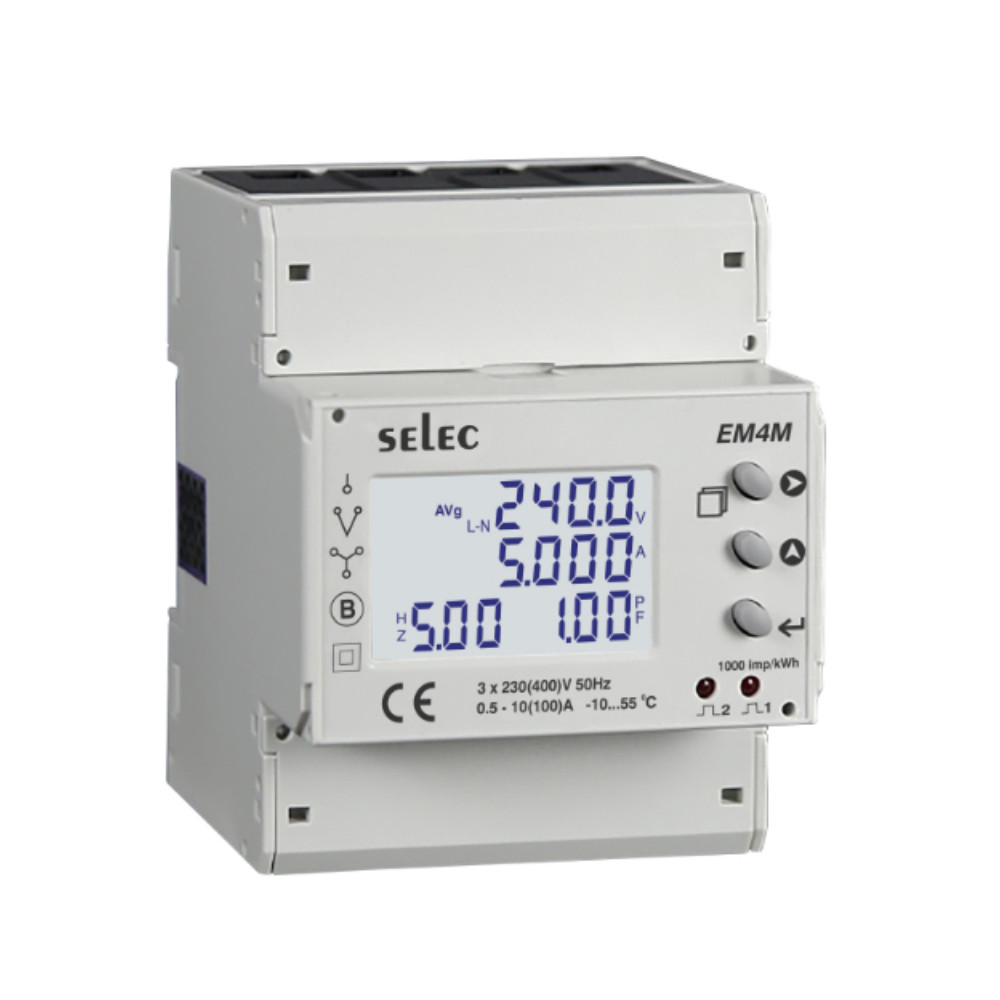

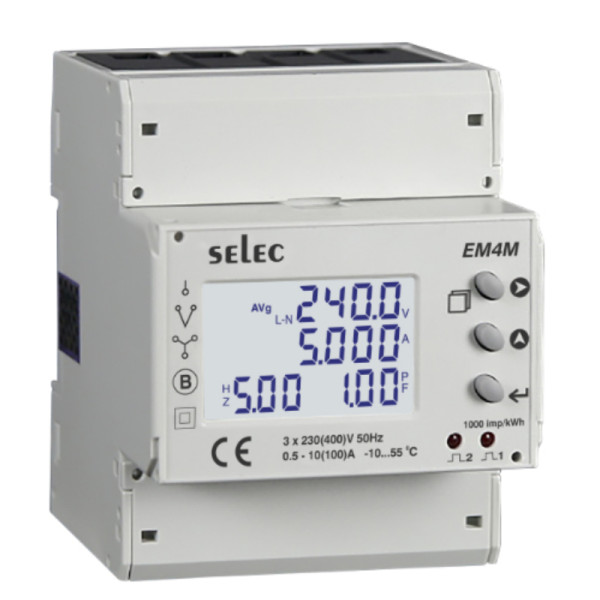

Licznik energii EM4M-3P-C-100A-MID

Licznik EM4M-3P-C-100A-MID bezpośredni do 100A  jest produktem indyjskiej firmy Selec. Certyfikat MID

Poniżej znajdują się  dane techniczne tego licznika.

Główne parametry

• Producent: Selec

• Typ licznika: Trójfazowy, elektroniczny

• Pomiar: Pomiar bezpośredni

• Prąd bazowy (Ib): 10 A

• Maksymalny prąd (Imax): 100 A

• Napięcie znamionowe: 230/400 V AC

• Częstotliwość: 50 Hz

• Klasa dokładności: Klasa 1 (dla energii czynnej)

• Certyfikacja: MID (dopuszczony do celów rozliczeniowych)

• Montaż: Szyna DIN (TS-35), zajmuje 4 moduły (o szerokości 72 mm).

Funkcje i pomiary

• Mierzone wielkości:

  • Energia czynna (kWh)

  • Energia bierna (kVarh)

  • Napięcie (V)

  • Prąd (A)

  • Częstotliwość (Hz)

  • Współczynnik mocy (cosφ)

  • Moc czynna, bierna i pozorna

• Kierunek przepływu energii: Mierzy energię importowaną (pobraną) i eksportowaną (oddawaną do sieci).

• Wyświetlacz: 4-cyfrowy, 7-segmentowy wyświetlacz LCD z podświetleniem.

• Interfejsy komunikacyjne:

  • Wyjście impulsowe (S0): 1000 imp/kWh.

  • Port RS-485 z protokołem Modbus RTU (opcjonalny wariant, ułatwiający integrację z systemami monitoringu).

• Technologia: Pomiar True RMS dla napięcia i prądu.

Warunki pracy

• Stopień ochrony: IP51 (chroni przed pyłem i wodą kapiącą).

• Temperatura robocza: od -10°C do +55°C (wg niektórych źródeł, inne podają szerszy zakres od -40°C do +70°C).

• Pobór mocy: ≤ 1,6 VA.

• Wymiary (szer. x wys. x gł.): 70 x 90 x 55 mm.
