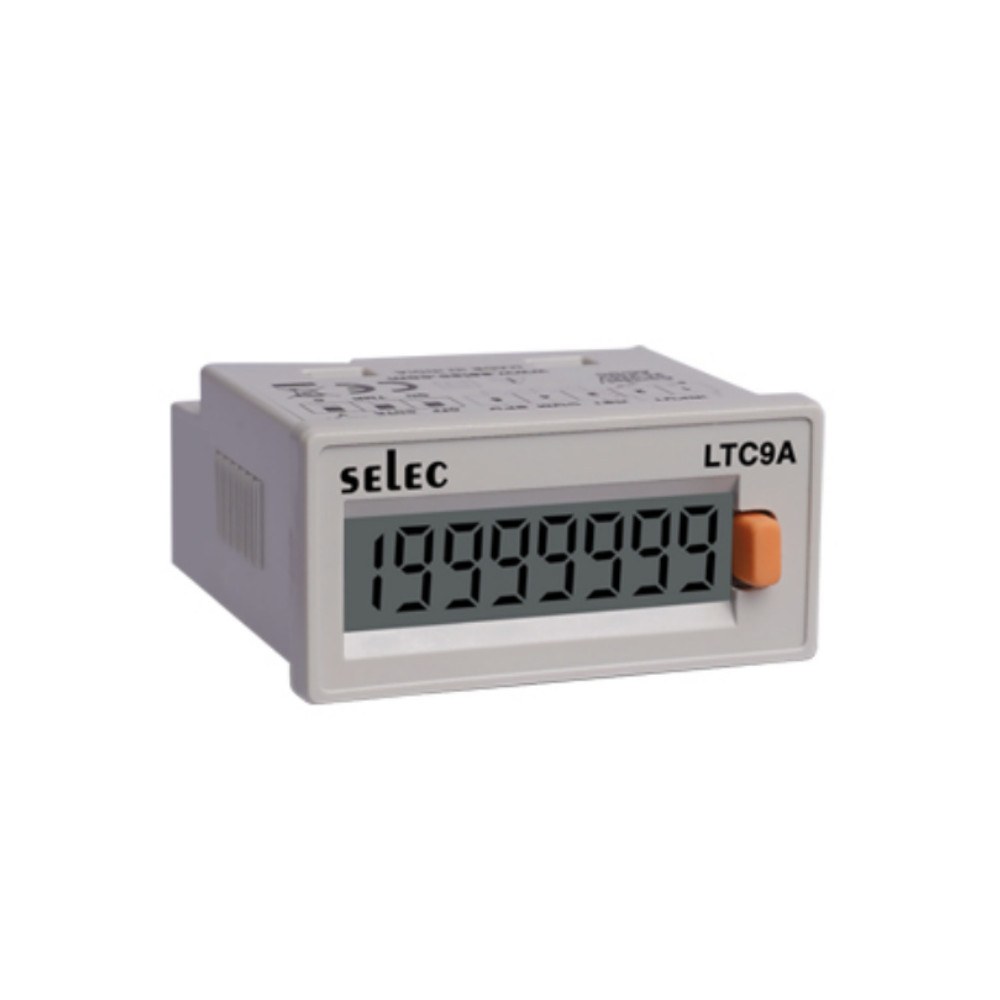

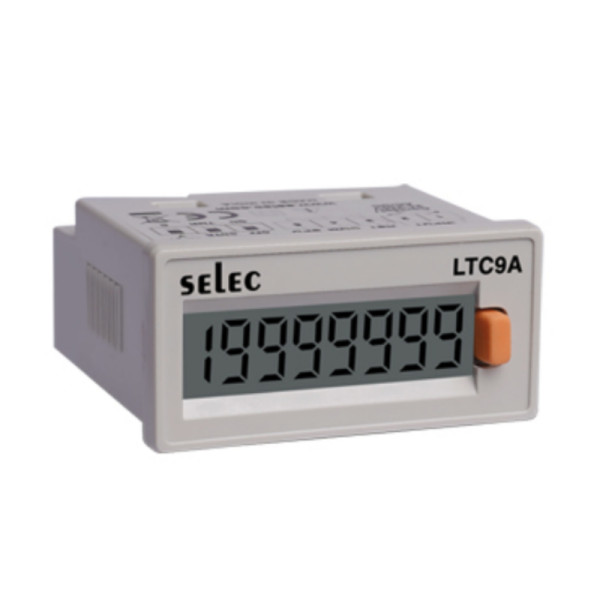

Licznik czasu pracy i impulsów LTC9A

Licznik LTC9A to uniwersalne urządzenie pomiarowe produkcji firmy Selec, które łączy w sobie funkcjonalność licznika czasu pracy (roboczogodzin) oraz licznika impulsów. Jest to popularne rozwiązanie w automatyce przemysłowej, gdzie wymagane jest monitorowanie czasu działania maszyn lub zliczanie zdarzeń.

Licznik czasu pracy i impulsów LTC9A - Opis techniczny

1. Funkcjonalność:

• Wielofunkcyjny: Może pracować jako licznik czasu pracy (godzinowy) lub licznik impulsów, co jest wybierane za pomocą wewnętrznego przełącznika (DIP switch) lub przełącznika zewnętrznego.
• Kierunek liczenia: Liczy tylko w górę.

2. Wyświetlacz:

• Typ: 7 1/2-cyfrowy wyświetlacz LCD z podświetleniem (choć podświetlenie nie jest zawsze jasno zadeklarowane, standardowo jest to LCD).
• Wysokość cyfr: Około 8.0 mm.
• Zakres zliczania (dla czasu pracy):
  • 199999.99 godzin (domyślnie, z dokładnością do setnych części godziny)
  • Alternatywnie: 1999 godzin, 59 minut, 59 sekund (1999:59:59 h:min:sec) – format wybierany za pomocą przełącznika.
• Zakres zliczania (dla impulsów):
  • 19999999 impulsów

3. Wejścia:

• Typ wejścia: Możliwość wyboru pomiędzy dwoma typami sygnału wejściowego:
  • Napięciowe: Szeroki zakres napięcia wejściowego 24-260V AC/DC. Idealne do monitorowania obecności napięcia na maszynie lub jej części.
  • Zwarciowe (beznapięciowe / wolny potencjał): Reaguje na zwarcie (zamknięcie) styku. Używane z czujnikami zbliżeniowymi, krańcówkami, itp.
• Szybkość wejścia (dla trybu impulsowego):
  • 100 Hz (domyślnie)
  • Alternatywnie: 14 Hz (wybierane za pomocą przełącznika)

4. Zasilanie:

• Zasilanie bateryjne: Licznik jest zasilany wewnętrzną, niewymienną baterią litową.
• Żywotność baterii: Szacowana na około 8 lat (lub do 5 lat pamięci danych w przypadku braku zewnętrznego zasilania - różne źródła podają nieco odmiennie, ale jest to długi okres).

5. Reset:

• Reset z panelu przedniego: Urządzenie posiada przycisk resetowania na panelu czołowym.
• Reset zdalny (Terminal Reset): Możliwość resetowania licznika poprzez zwarcie odpowiednich zacisków (zazwyczaj zaciski 3 i 4).

6. Pamięć:

• Wbudowana pamięć EEPROM, która zachowuje zliczone wartości nawet po wyczerpaniu baterii (do 5 lat, zależnie od modelu).

7. Dokładność:

• Wysoka dokładność pomiarów: 0,05%.

8. Konstrukcja i montaż:

• Wymiary: Kompaktowe rozmiary 24 x 48 x 52 mm (szer. x wys. x gł.).
• Montaż: Przeznaczony do montażu panelowego, co ułatwia jego integrację w szafach sterowniczych lub panelach maszyn.
• Wycięcie panelowe: Standardowe wymiary otworu montażowego to około 22.5 x 45.5 mm.
• Podłączenie elektryczne: Zaciski śrubowe.
• Waga: Około 60 g.

9. Warunki środowiskowe:

• Temperatura pracy: 0°C do +50°C.
• Temperatura przechowywania: -20°C do +75°C.
• Wilgotność (bez kondensacji): Maksymalnie 95% RH.
• Stopień ochrony:
  • IP50 (panel przedni)
  • IP20 (zaciski)

Zastosowania:

LTC9A jest idealnym rozwiązaniem do monitorowania i kontroli w wielu aplikacjach, takich jak:

• Zliczanie czasu pracy silników, pomp, wentylatorów w celu planowania konserwacji.
• Monitorowanie czasu pracy maszyn i urządzeń w celach rozliczeniowych.
• Zliczanie sztuk produktów na liniach produkcyjnych.
• Pomiar liczby cykli w maszynach.
• Ogólne zastosowania w automatyce i systemach bezpieczeństwa.

Jego wszechstronność, kompaktowe wymiary i niezależne zasilanie bateryjne czynią go bardzo praktycznym narzędziem.
