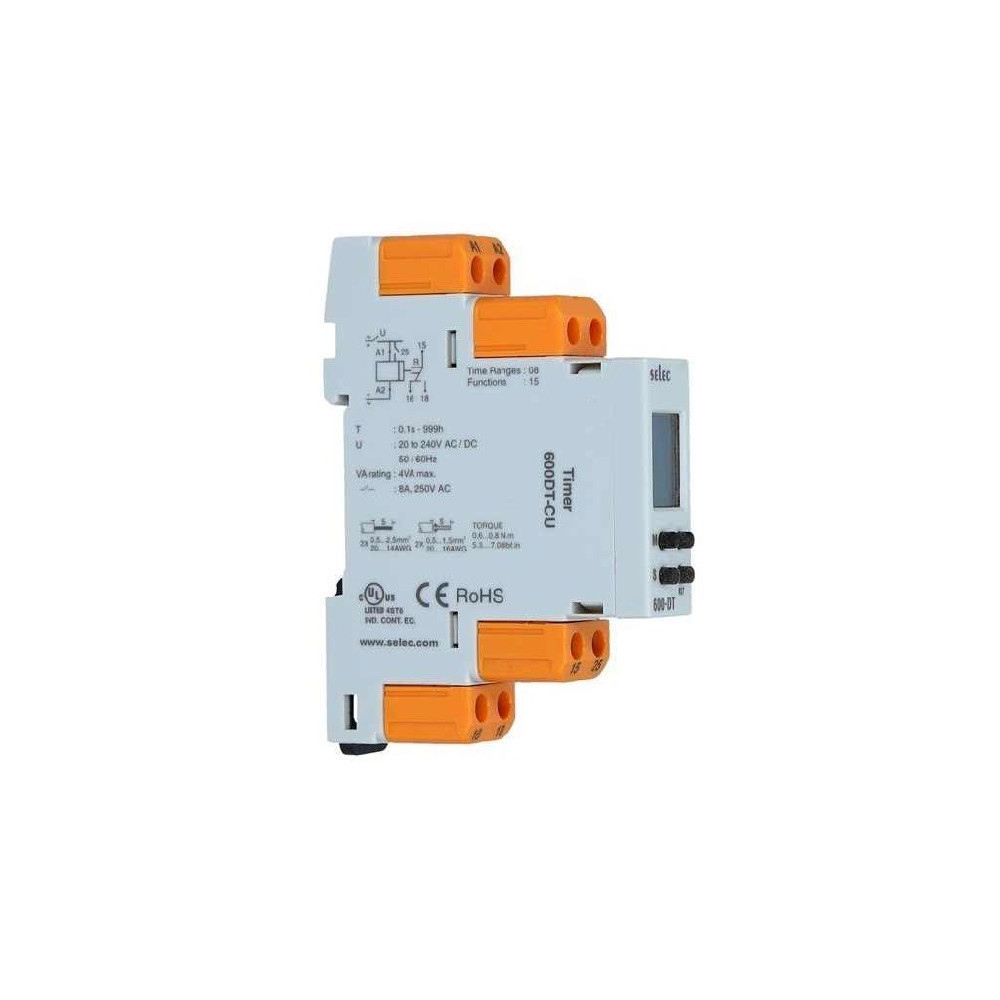

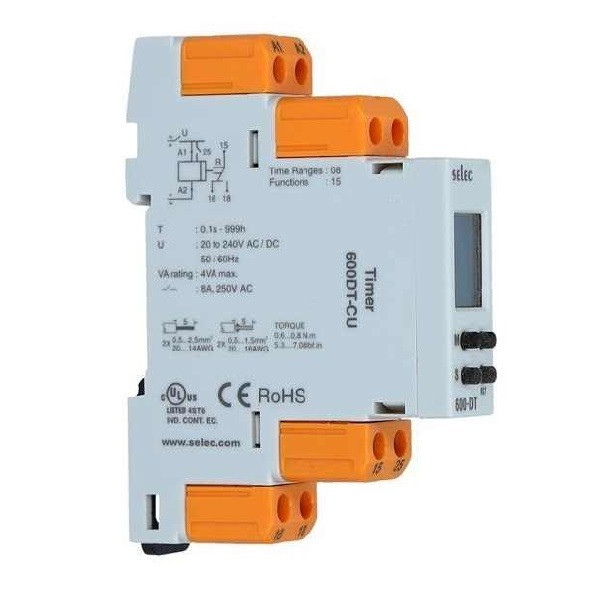

Przekaźnik czasowy 600DT-CU

Przekaźnik czasowy 600DT (często oznaczany jako 600DT-CU) to wielofunkcyjny, cyfrowy przekaźnik czasowy produkowany przez firmę Selec. Jest to popularne rozwiązanie do szerokiego zakresu zastosowań w automatyce i sterowaniu, dzięki swojej wszechstronności i kompaktowej budowie.

Główne cechy i dane techniczne:

• Typ produktu: Cyfrowy, wielofunkcyjny przekaźnik czasowy.
• Producent: Selec.
• Zasilanie: Uniwersalne, 20 do 240 V AC/DC (50/60 Hz).
• Pobór mocy: Maksymalnie 4 VA.
• Funkcje czasowe: Posiada 15 różnych trybów pracy, co czyni go bardzo elastycznym. Przykładowe funkcje to:
  • Opóźnione załączanie (On Delay - A)
  • Opóźnione wyłączanie (Interval - B)
  • Asymetryczna praca cykliczna zaczynająca się od przerwy (Asymmetrical cyclic OFF first - C)
  • Asymetryczna praca cykliczna zaczynająca się od zadziałania (Asymmetrical cyclic ON first - D)
  • Praca cykliczna z równymi czasami przerwy i zadziałania, zaczynająca się od przerwy (Cyclic equal OFF first - E)
  • Praca cykliczna z równymi czasami przerwy i zadziałania, zaczynająca się od zadziałania (Cyclic equal ON first - F)
  • Generacja impulsu (Pulse output - H)
  • Opóźnienie wyłączenia (Delay on break - J)
  • Opóźnienie załączenia / wyłączenia (Delay on make / break - K)
  • Impuls jednorazowy (Single shot - P)
  • Przekaźnik bistabilny (Latching relay - R)
  • Opóźnione wyłączanie z sumowaniem czasu (Delay on break with totalise - T)
  • I wiele innych.
• Zakresy czasowe: Oferuje 8 szerokich zakresów czasowych, od milisekund do godzin, w tym:
  • 0 - 9.99 sekundy
  • 0 - 99.9 sekundy / minuty / godziny
  • 0 - 999 sekundy / minuty / godziny
  • 0 - 9:59 minuty:sekundy
  • 0 - 9:59 godziny:minuty
• Dokładność:
  • Nastawa: ±0.1% nastawionego czasu lub ±50 ms (większa z wartości).
  • Powtarzalność: ±0.1%.
• Wyjścia:
  • Konfiguracja styków: 1 styk przełączny (SPDT - Single Pole Double Throw, 1 C/O).
  • Maksymalny prąd przełączany: 8 A (dla 250 V AC).
  • Znamionowe napięcie styków: 250 V AC.
• Wyświetlacz: Cyfrowy, LCD z podświetleniem (3+3 cyfry), wskazujący tryb pracy, status przekaźnika (ON), jednostki czasu (godz., min., sek.).
• Kierunek zliczania: W dół (countdown).
• Reset: Z przodu urządzenia (przyciskiem) lub przez zanik napięcia zasilającego. Czas resetu < 100 ms.
• Zachowanie pamięci: Możliwość wyboru (ustawienia mogą być zachowane w pamięci).

Budowa i montaż:

• Wymiary: Kompaktowa konstrukcja, szerokość 17.5 mm, wysokość 90 mm, głębokość 60 mm.
• Montaż: Na szynie DIN 35 mm.
• Wyprowadzenia: Śrubowe.
• Stopień ochrony (IP):
  • Obudowa: IP40.
  • Zaciski: IP20.
• Materiał obudowy: Tworzywo sztuczne trudnopalne.
• Waga: Około 70 g.

Warunki środowiskowe:

• Temperatura pracy: 0°C do 50°C.
• Temperatura przechowywania: -20°C do 75°C.
• Wilgotność względna: Do 95% (bez kondensacji).

Dodatkowe informacje:

• Przekaźnik jest cyfrowy, co zapewnia większą precyzję nastaw w porównaniu do przekaźników analogowych.
• Posiada możliwość konfiguracji parametrów za pomocą przycisków na panelu przednim.
• Szeroki zakres napięć zasilania sprawia, że jest uniwersalny i łatwy do integracji w różnych systemach.
• Dostępne są karty katalogowe i instrukcje obsługi, które szczegółowo opisują wszystkie funkcje i sposób programowania.

Przekaźnik 600DT to niezawodne i funkcjonalne urządzenie, idealne do wielu zastosowań, gdzie wymagane jest precyzyjne sterowanie czasowe.
