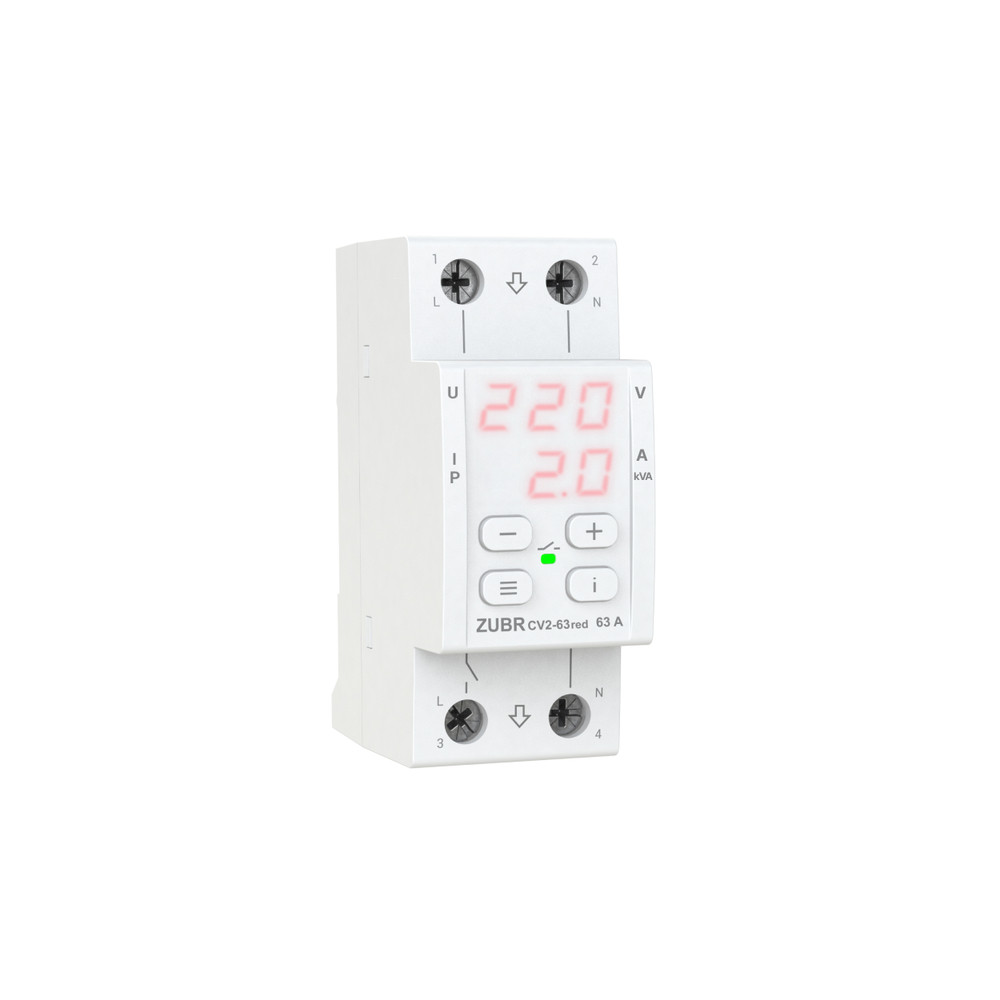

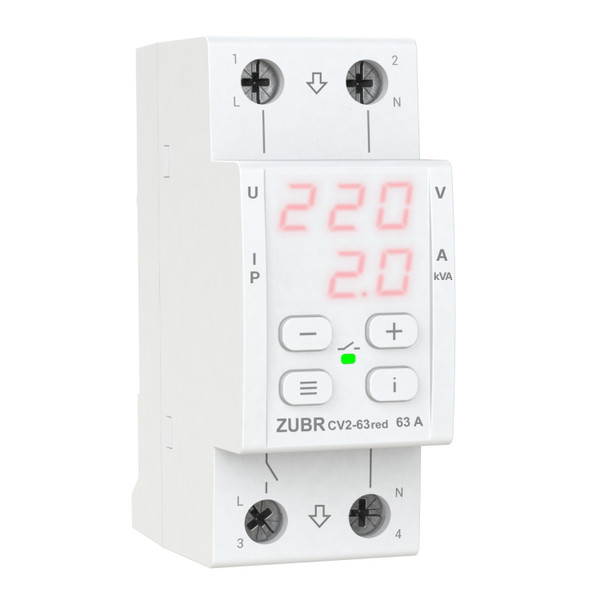

Przekaźnik napięciowy ZUBR CV2-40 red

Przekaźnik napięciowy ZUBR CV2-40 red to zaawansowane urządzenie jednofazowe firmy DS Electronics, przeznaczone do kompleksowej ochrony sprzętu elektrycznego przed nieprawidłowymi parametrami sieci zasilającej. Charakteryzuje się nie tylko ochroną przed zbyt wysokim i zbyt niskim napięciem, ale także kontrolą prądu i mocy.

Charakterystyka ogólna

• Typ produktu: Wielofunkcyjny przekaźnik napięciowy z kontrolą prądu i mocy.

• Producent: DS Electronics (marka ZUBR).

• Model: CV2-40 red.

• Liczba faz: 1-fazowy.

• Przeznaczenie: Ochrona sprzętu elektrycznego jednofazowego przed odchyleniami napięcia, prądu oraz całkowitej mocy.

• Pomiar napięcia: Technologia TrueRMS – zapewnia wysoką dokładność pomiaru napięcia, redukując wpływ zakłóceń sieciowych i odchyleń od sinusoidalnego kształtu napięcia.

• Zabezpieczenia:

  • Przed zbyt wysokim napięciem.

  • Przed zbyt niskim napięciem.

  • Przed zanikiem przewodu neutralnego (tzw. "zerem").

  • Przed przekroczeniem prądu (ogranicznik prądu).

  • Przed przekroczeniem mocy (ogranicznik mocy).

  • Termoochrona (zabezpieczenie przed przegrzaniem samego przekaźnika).

• Wyświetlacz: Cyfrowy, wskazujący aktualne napięcie, prąd, moc oraz informacje systemowe. Możliwość regulacji jasności wyświetlacza.

• Rejestr zdarzeń: Dziennik alarmów przechowujący do 100 ostatnich zdarzeń awaryjnych.

Parametry elektryczne

• Znamionowy prąd obciążenia: 40 A.

• Maksymalny prąd obciążenia: Do 50 A (przez do 10 minut, w zależności od wersji/specyfikacji).

• Maksymalna moc obciążenia: 8800 VA (woltoamperów).

• Napięcie zasilania: 100…420 V AC, 50 Hz.

• Górna granica napięcia (nastawialna): 220…280 V.

• Dolna granica napięcia (nastawialna): 120…210 V.

• Czas wyłączenia obciążenia przy przekroczeniu napięcia: Nie więcej niż 0.04 s.

• Czas wyłączenia obciążenia przy obniżeniu napięcia:

  • 0.1…10.0 s (dla napięcia >120 V).

  • Nie więcej niż 0.04 s (dla napięcia <120 V).

• Czas opóźnienia włączenia obciążenia (nastawialny): 3…999 s (lub 3…600 s w zależności od źródła).

• Czas opóźnienia wyłączenia obciążenia (nastawialny, np. dla przekroczenia prądu/mocy): 0…240 s.

• Pobór prądu (własny): Nie więcej niż 2.8 mA.

• Typ przekaźnika: Spolaryzowany.

• Histereza napięciowa: Regulowana (minimalna różnica między progiem załączenia a wyłączenia, aby zapobiec oscylacjom).

Konstrukcja i montaż

• Sposób montażu: Na szynie DIN (35 mm).

• Szerokość: 36 mm (zajmuje 2 moduły DIN).

• Wysokość: 85 mm.

• Głębokość: 66 mm.

• Masa: Około 0.19 kg±10%.

• Przekrój przewodu (maksymalny): 16 mm2.

Odporność i trwałość

• Stopień ochrony: IP20 (ochrona przed ciałami stałymi o średnicy ≥12.5 mm, brak ochrony przed wodą).

• Liczba cykli łączeniowych (pod obciążeniem): Nie mniej niż 10000 cykli.

• Liczba cykli łączeniowych (bez obciążenia): Nie mniej niż 500000 cykli.

• Temperatura pracy: Podawane dane różnią się, ale zazwyczaj −5°C do +45°C (w przypadku przegrzewania się modułu, zostanie aktywowana funkcja termoochrony).

Dodatkowe funkcje i zalety

• Profesjonalny model wyłączania obciążenia (ProModel): ZUBR CV2 red może stosować algorytm oparty na krzywej ITIC (CBEMA), co pozwala ograniczyć niepotrzebne wyłączenia urządzeń podczas krótkotrwałych, bezpiecznych odchyleń napięcia.

• Histereza prądowa: Regulowana.

• Ocena współczynnika mocy (cosφ): Urządzenie pozwala na ocenę tego parametru w sieci elektrycznej.

Przekaźnik ZUBR CV2-40 red to solidne i funkcjonalne rozwiązanie, które znacznie zwiększa bezpieczeństwo i żywotność podłączonych urządzeń elektrycznych w warunkach zmiennego lub niestabilnego napięcia sieciowego.
