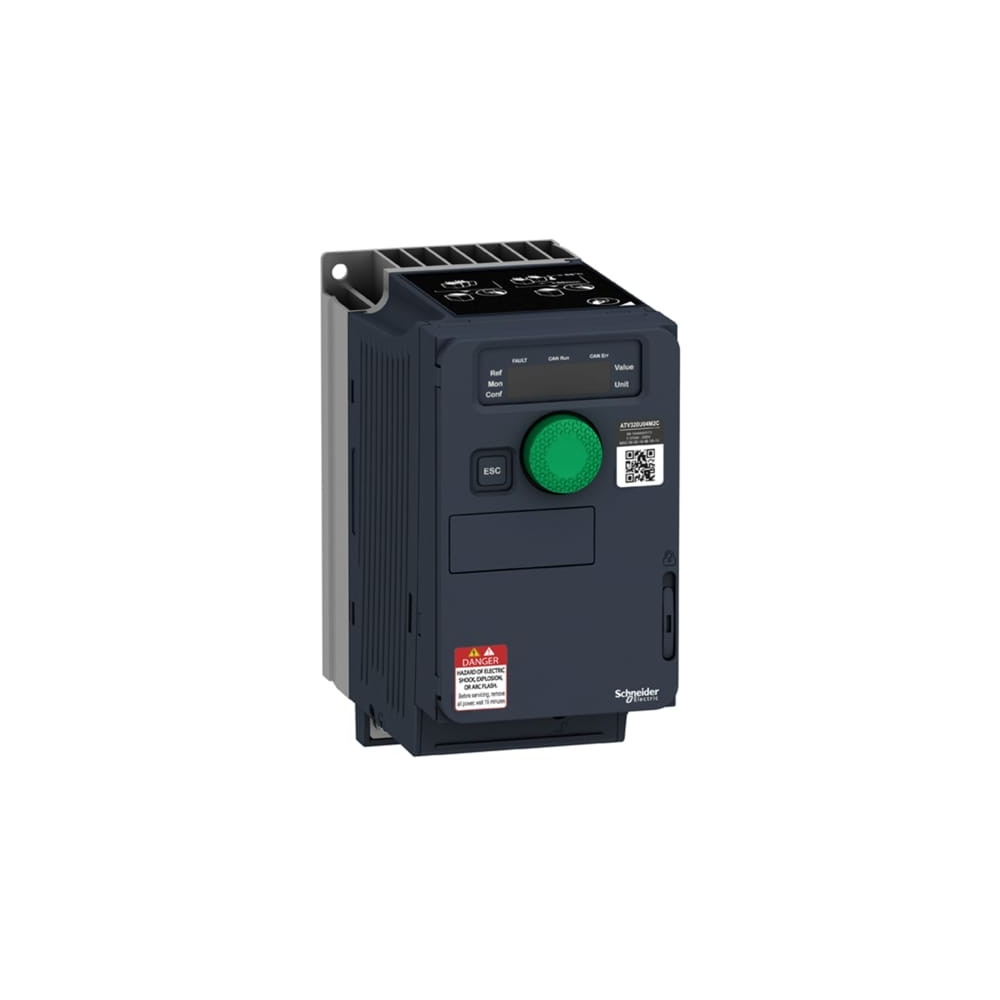

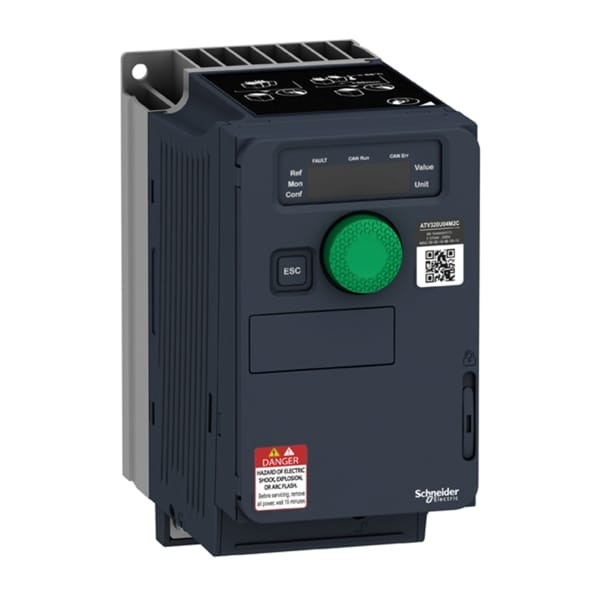

Falownik ATV320 0,37kW ATV320U04M2C

Oto dane techniczne falownika Schneider Electric Altivar Machine ATV320 ATV320U04M2C:

Ogólne:

• Gama produktów: Altivar Machine ATV320
• Typ produktu lub komponentu: Przemiennik częstotliwości
• Zastosowanie produktu: Złożone maszyny¹
• Wariant: Wersja standardowa
• Format napędu: Kompaktowy
• Sposób montażu: Montaż naścienny
• Protokół portu komunikacyjnego: Modbus szeregowy, CANopen
• Opcjonalne karty wyposażenia dodatkowego: Moduł komunikacyjny, CANopen; Moduł komunikacyjny, DeviceNet²

Parametry elektryczne:

• Znamionowe napięcie zasilania [Us]: 200...240 V -15...10 %
• Liczba faz sieci: 1 faza
• Znamionowy prąd wyjściowy: 3.3 A
• Moc silnika w kW: 0.37 kW dla przeciążenia ciężkiego
• Filtr EMC: Klasa C2 filtr EMC wbudowany
• Stopień ochrony IP: IP20

Parametry uzupełniające:

• Liczba wejść dyskretnych: 7
• Typ wejścia dyskretnego:
  • STO bezpieczne wyłączenie momentu silnika, 24 V³ DC, impedancja: 1.5 kΩ
  • DI1...DI6 wejścia logiczne, 24 V DC (30 V)
  • DI5 programowalne jako wejście impulsowe: 0...30 kHz, 24 V DC (30 V)
• Logika wejścia dyskretnego: Logika dodatnia (SOURCE), Logika ujemna (SINK)
• Liczba wyjść dyskretnych: 3
• Typ wyjścia dyskretnego:
  • Kolektor otwarty DQ+ 0...1 kHz 30 V DC 100 mA
  • Kolektor otwarty DQ- 0...1 kHz 30 V DC 100 mA
• Numer wejścia analogowego: 3
• Typ wejścia analogowego:
  • AI1 napięcie: 0...10 V⁴ DC, impedancja: 30 kΩ, rozdzielczość 10 bitów
  • AI2 bipolarne napięcie różnicowe: +/- 10 V DC, impedancja: 30 kΩ, rozdzielczość 10 bitów
  • AI3 prąd: 0...20 mA (lub 4-20 mA, x-20 mA, 20-x mA lub inne konfiguracje), impedancja: 250 Ω, rozdzielczość 10 bitów
• Numer wyjścia analogowego: 1
• Typ wyjścia analogowego:⁵ Prąd AQ1: 0...20 mA, impedancja: 800 Ω, rozdzielczość 10 bitów
• Wyjście przekaźnikowe: R1A, R1B, R1C, R2A, R2C
• Funkcje bezpieczeństwa: STO (Safe Torque Off)
• Profil sterowania silnika asynchronicznego: Współczynnik napięcie/częstotliwość (2 punkty), Współczynnik napięcie/częstotliwość (5 punktów), Sterowanie wektorem strumienia bezczujnikowe (standardowe),⁶ Współczynnik napięcie/częstotliwość - Energy Saving⁷ (kwadratowe U/f), Sterowanie wektorem strumienia bez sensora - oszczędność energii
• Profil sterowania silnikiem synchronicznym: Sterowanie wektorowe bez czujnika
• Maksymalna częstotliwość wyjściowa: 0.599 kHz
• Częstotliwość łączeniowa: 2...16 kHz regulowane, 4...16 kHz z czynnikiem obniżającym parametry
• Nominalna częstotliwość łączeniowa: 4 kHz
• Hamowanie: poprzez wtryskiwanie prądu stałego
• Wbudowany tranzystor hamujący: Tak
• Prąd liniowy: 5.9 A przy 200 V (przeciążenie ciężkie), 4.9 A przy 240 V (przeciążenie ciężkie)
• Maksymalny prąd wejściowy: 5.9 A
• Maksymalne napięcie wyjściowe: 240 V
• Moc pozorna: 1.2 kVA przy 240 V (przeciążenie ciężkie)
• Częstotliwość sieci: 50...60 Hz
• Znamionowy prąd obciążenia przy wysokim przeciążeniu: 3.7 A
• Rozpraszanie mocy (W): 30 W przy 200 V, częstotliwość łączeniowa 4 kHz (chłodzenie własne)
• Znamionowy prąd wyjściowy: 3.3 A
• Szerokość: 72 mm
• Wysokość: 143 mm
• Głębokość: 128 mm
• Waga netto: 1 kg

Normy i certyfikaty:

• CE
• ATEX
• NOM
• GOST
• EAC
• RCM
• KC
• UL
• CSA

Zastosowania:

• Maszyny pakujące
• Obróbka materiałów
• Podnoszenie
• Transport materiałów
• Tekstylia
• Obrabiarki
• Wentylatory
• Inne złożone maszyny

Dodatkowe informacje:

• Możliwość pracy w 4 kwadrantach
• Wbudowany filtr EMC klasy C2
• Możliwość dostosowania funkcji logicznych
• Wiele wbudowanych funkcji bezpieczeństwa

Aby uzyskać najbardziej szczegółowe i aktualne dane techniczne, zaleca się zapoznanie z kartą katalogową producenta (Schneider Electric) dla modelu ATV320U04M2C.
