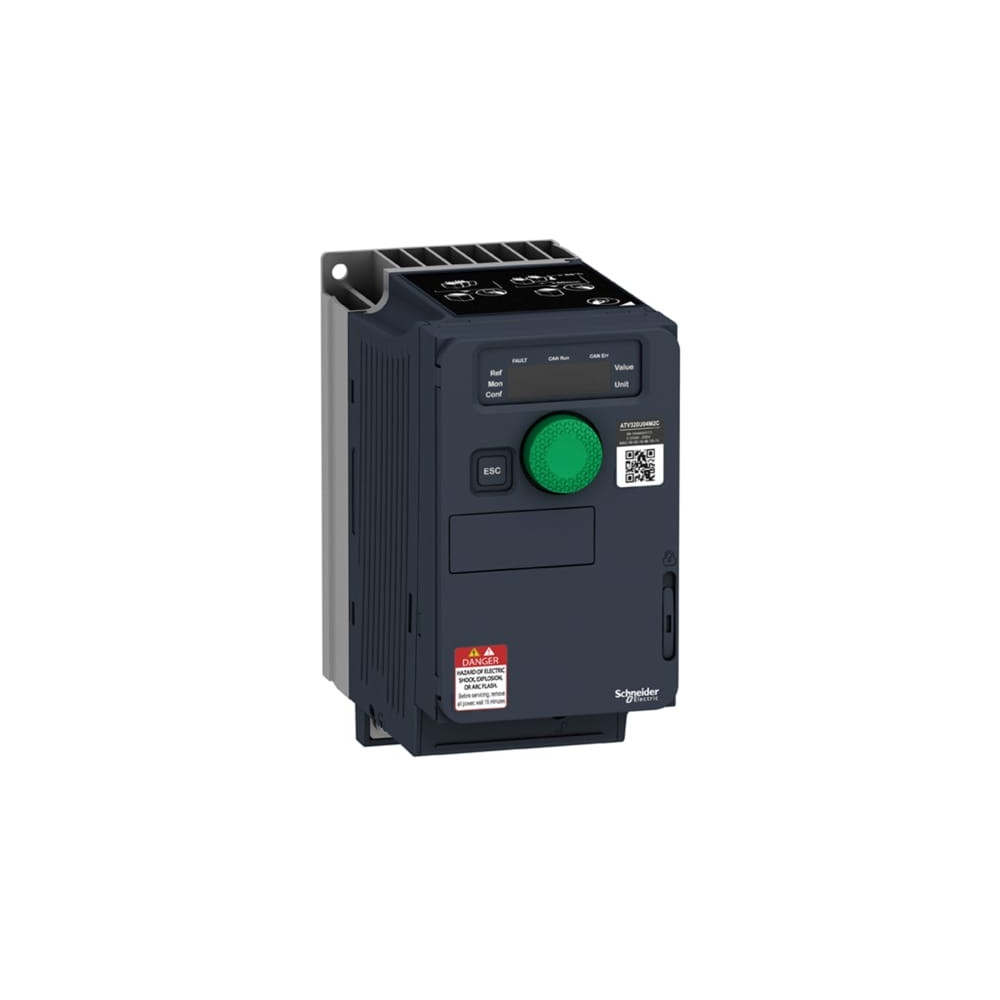

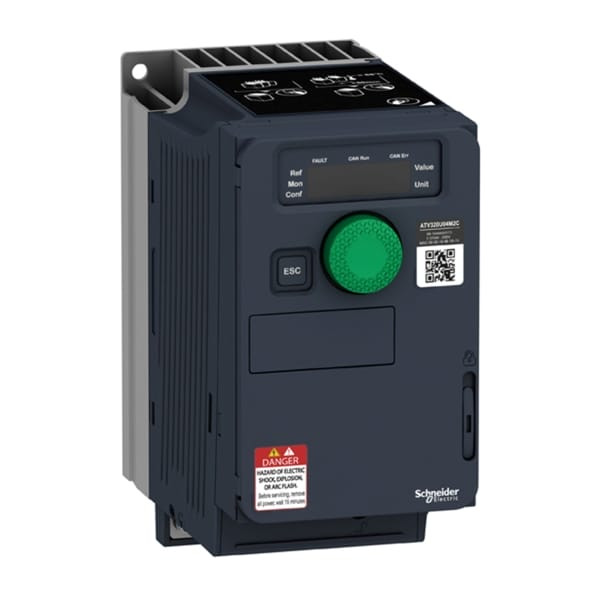

Falownik ATV320 3,0kW ATV320U30N4C

Falownik ATV320 3,0kW ATV320U30N4C

Schneider-Electric
Potrzebujesz więcej informacji? Zapytaj o produkt
1 828,36 zł (Brutto)
1 486,47 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość
Ostatnie sztuki w magazynie

Falownik Schneider Electric ATV320U30N4C to kompaktowy przemiennik częstotliwości z serii Altivar Machine ATV320, zaprojektowany z myślą o zastosowaniach w prostych i zaawansowanych maszynach przemysłowych.1 Poniżej przedstawiono jego dane techniczne i opis:

Dane Techniczne ATV320U30N4C:

  • Zasilanie:
    • Trójfazowe: 380-500 VAC (-15% do +10%)
    • Częstotliwość sieci: 50/60 Hz (-5% do +5%)
  • Moc silnika: 3.0 kW (dla obciążeń ciężkich) / 4.0 HP
  • Prąd wyjściowy:
    • Prąd znamionowy: 7.1 A (przy 4 kHz)
    • Maksymalny prąd przejściowy: 10.7 A przez 60 s
  • Wbudowany filtr EMC: Klasa C2
  • Stopień ochrony IP: IP20 (do montażu w szafie)
  • Sterowanie silnikiem:
    • Silniki asynchroniczne i synchroniczne
    • Sterowanie wektorowe bezczujnikowe (standardowe i z oszczędzaniem energii)
    • Współczynnik napięcie/częstotliwość (U/f) - 2 i 5 punktów, Energy Saving
  • Częstotliwość wyjściowa: 0.1 do 599 Hz
  • Częstotliwość przełączania (załączania): 4 kHz (regulowana od 2 do 16 kHz z redukcją parametrów)
  • Wbudowany dławik hamowania: Tak
  • Rampy przyspieszania i zwalniania: Liniowe, S, U, CUS
  • Wejścia/Wyjścia:
    • Wejścia dyskretne (cyfrowe): 7 (np. STO bezpieczne wyłączenie momentu, DI1-DI6 wejścia logiczne 24 V DC, DI5 programowalne jako wejście impulsowe 0-30 kHz)7
    • Wejścia analogowe: 3 (AI1 napięciowe 0-10 V DC, AI2 bipolarne różnicowe +/- 10 V DC, AI3 prądowe 0-20 mA lub 4-20 mA)
    • Wyjścia analogowe: 1 (konfigurowalne jako prądowe 0-20 mA lub napięciowe 0-10 V DC)
    • Wyjścia przekaźnikowe: 3 (R1A/B/C, R2A/C; konfigurowalne)
  • Wbudowane porty komunikacyjne: Modbus RTU i CANopen (RS485)
  • Opcjonalne moduły komunikacyjne: EtherCAT, DeviceNet, Ethernet/IP, Profibus DP V1, Profinet, Ethernet Powerlink
  • Funkcje bezpieczeństwa (zintegrowane):
    • STO (Safe Torque Off) - Bezpieczne wyłączenie momentu obrotowego (SIL 3)
    • SLS (Safely Limited Speed) - Bezpieczne ograniczenie prędkości
    • SS1 (Safe Stop 1) - Bezpieczny stop 1
    • SMS (Safe Maximum Speed) - Bezpieczna maksymalna prędkość
    • GDL (Guard Door Locking) - Blokada drzwi ochronnych
  • Wymiary (kompaktowy):
    • Szerokość: 140 mm
    • Wysokość: 184 mm
    • Głębokość: 158 mm
  • Waga netto: 2.1 kg
  • Montaż: Pionowy (+/- 10°) na panelu, za pomocą 4 otworów mocujących. Możliwy montaż indywidualny lub obok siebie (z usuniętą pokrywą wentylacyjną dla wyższych temperatur).13
  • Zintegrowany sterownik PLC (Altivar Logic): Umożliwia realizację prostych funkcji sterowania.
  • Zgodność z normami: CE, ATEX, UL, CSA, EN/IEC 61800-3, EN/IEC 61800-5-1
  • Temperatura pracy: -10 do 50 °C (bez redukcji parametrów); 50 do 60 °C (z redukcją parametrów)

Opis Falownika Altivar Machine ATV320U30N4C:

Falownik Schneider Electric ATV320U30N4C należy do rodziny Altivar Machine ATV320, która jest specjalnie zaprojektowana dla producentów maszyn (OEM).14 Charakteryzuje się kompaktową obudową, co umożliwia optymalne wykorzystanie przestrzeni w szafach sterowniczych, np. poprzez pionowe ułożenie przemienników.

  • Wszechstronność: Obsługuje zarówno silniki asynchroniczne, jak i synchroniczne, co sprawia, że jest elastycznym rozwiązaniem dla wielu typów napędów.
  • Funkcje bezpieczeństwa: Zintegrowane funkcje bezpieczeństwa (STO, SLS, SS1, SMS, GDL) zapewniają zgodność z najnowszymi normami bezpieczeństwa maszyn, redukując potrzebę dodatkowych zewnętrznych modułów bezpieczeństwa i upraszczając okablowanie.15
  • Zintegrowany filtr EMC C2: Pomaga w redukcji zakłóceń elektromagnetycznych, co jest kluczowe w środowiskach przemysłowych.16
  • Możliwości komunikacyjne: Standardowo wyposażony w protokoły Modbus RTU i CANopen, a także możliwość rozbudowy o szereg innych protokołów przemysłowych poprzez opcjonalne karty komunikacyjne, co ułatwia integrację z systemami sterowania.17
  • Łatwość konfiguracji i programowania: Może być konfigurowany za pomocą klawiatury (jeśli jest obecna, lub zewnętrznego terminala), oprogramowania na PC, lub poprzez DTM w ramach platformy EcoStruxure Machine firmy Schneider Electric.18 Posiada również 5 łatwych makr do szybkiego uruchomienia.
  • Wysoka wydajność: Oferuje zaawansowane profile sterowania silnikiem, w tym sterowanie wektorowe bezczujnikowe, co zapewnia precyzyjną kontrolę prędkości i momentu obrotowego.
  • Idealny do maszyn: Przeznaczony do zastosowań w maszynach takich jak:
    • Maszyny pakujące
    • Maszyny transportu bliskiego (przenośniki)
    • Siłowniki mechaniczne
    • Urządzenia dźwigowe
    • Pompy i wentylatory (dzięki funkcji PID)

Podsumowując, ATV320U30N4C to zaawansowany i kompaktowy falownik, który łączy w sobie wysoką wydajność, zintegrowane funkcje bezpieczeństwa oraz szerokie możliwości komunikacyjne, co czyni go atrakcyjnym wyborem dla producentów maszyn poszukujących niezawodnych i elastycznych rozwiązań sterowania napędami.

Schneider-Electric
SCHNEIDER-ATV320U30N4C
1 szt.

Opis

Zasilanie
3 x 400V AC
Seria produktu
ATV
Moc silnika
3,0 kW
Napięcie wyjściowe
3 x 400V AC
