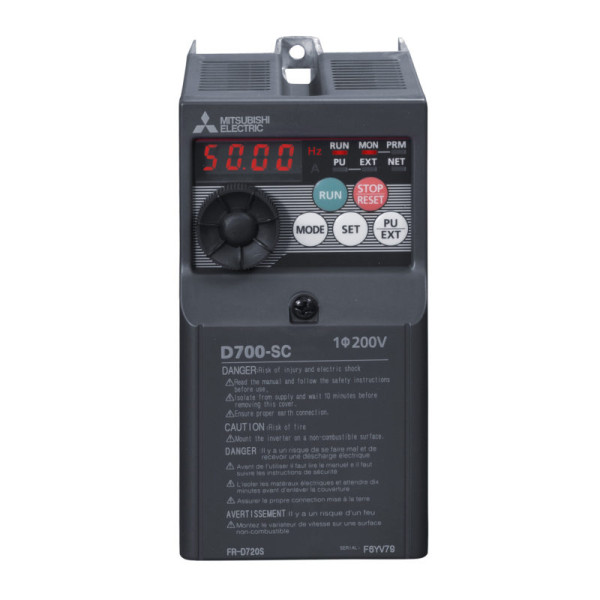

Falownik FR-D720S-025SC-EC 0,4 kW ( zas. 1x230VAC )

Poniżej znajdują się parametry techniczne falownika Mitsubishi FR-D720S-025SC-EC:

Dane Ogólne:

• Seria: FREQROL FR-D700
• Model: FR-D720S-025SC-EC
• Typ: Kompaktowy falownik jednofazowy na trójfazowy
• Zastosowanie: Ogólnego przeznaczenia, pompy, wentylatory
• Stopień ochrony: IP20

Zasilanie Wejściowe:

• Liczba faz: 1
• Napięcie zasilania: 200-240 V AC (-15% do +10%)
• Częstotliwość zasilania: 50/60 Hz ±5%

Wyjście:

• Liczba faz: 3
• Napięcie wyjściowe: 200-240 V AC (zależne od napięcia wejściowego)
• Maksymalna częstotliwość wyjściowa: 0.2 - 400 Hz
• Prąd znamionowy wyjściowy (ND): 2.5 A (przy 50°C)
• Znamionowa moc silnika (ND): 0.4 kW
• Przeciążalność: 150% prądu znamionowego przez 60 sekund, 200% przez 0.5 sekundy

Charakterystyki Sterowania:

• Metoda sterowania: Sterowanie V/f, zaawansowane sterowanie wektorowe bez czujnika, Soft-PWM/High Frequency PWM, sterowanie wektorem strumienia magnetycznego
• Zakres regulacji częstotliwości: 0.2 - 400 Hz
• Dokładność ustawienia częstotliwości: Cyfrowo: ±0.01% maksymalnej częstotliwości wyjściowej, Analogowo: ±0.2% maksymalnej częstotliwości wyjściowej
• Rozdzielczość ustawienia częstotliwości: Cyfrowo: 0.01 Hz
• Moment rozruchowy: 150% i więcej
• Regeneracyjne możliwości hamowania: Wbudowany tranzystor hamowania (do 30% ED z opcjonalnym rezystorem zewnętrznym)

Wejścia/Wyjścia Sterujące:

• Wejścia cyfrowe: 5 programowalnych wejść (source logic safety input)
• Wyjścia cyfrowe (tranzystorowe): 1
• Wyjścia przekaźnikowe: 1 programowalne wyjście przekaźnikowe
• Wejścia analogowe: 2 programowalne wejścia analogowe (0-10V, 4-20mA)
• Wyjścia analogowe: 1 programowalne wyjście analogowe (możliwość wyboru 0-10V lub 4-20mA)

Funkcje:

• Wbudowany panel operatorski z 4-cyfrowym wyświetlaczem LED i pokrętłem Digital Dial
• Komunikacja szeregowa RS-485 (Modbus RTU)
• Funkcja Safe Torque Off (STO) - SIL 2
• Wbudowany sterownik PID
• Automatyczny restart po zaniku zasilania
• Funkcja śledzenia prędkości (flying start)
• Ograniczenie prądu
• Wiele funkcji ochronnych (przeciążenie prądowe, przepięcie, podnapięcie, przegrzanie, zwarcie, itp.)
• Możliwość konfiguracji za pomocą oprogramowania FR-Configurator
• Zaciski sprężynowe dla obwodów sterujących

Dane Mechaniczne:

• Wymiary (szerokość x wysokość x głębokość): 68 mm x 128 mm x 142.5 mm
• Waga: 0.9 kg
• Montaż: Naścienny, pionowy

Warunki Środowiskowe:

• Temperatura otoczenia podczas pracy: -10 °C do +50 °C (bez zamarzania)
• Temperatura przechowywania: -20 °C do +65 °C
• Wilgotność względna: 90% RH lub mniej (bez kondensacji)
• Atmosfera: Wewnątrz pomieszczeń, wolne od gazów korozyjnych, łatwopalnych, mgły olejowej, pyłu i brudu
• Maksymalna wysokość pracy: 1000 m n.p.m. (powyżej wymagane obniżenie parametrów)

Normy i Certyfikaty:

• CE
• UL
• cUL
• GOST
• RoHS
• EN 61800-5-2 (Safe Torque Off)

Dodatkowe Informacje:

• Model -025SC-EC wskazuje na wersję z source logic safety input.
• Falownik umożliwia zasilanie trójfazowych silników z jednofazowej sieci.
• Posiada wbudowany tranzystor hamowania, ale do intensywniejszego hamowania wymagany jest zewnętrzny rezystor hamowania.
• Dostępne są opcjonalne akcesoria, takie jak filtry EMC, rezystory hamowania, panele operatorskie, oprogramowanie konfiguracyjne.
