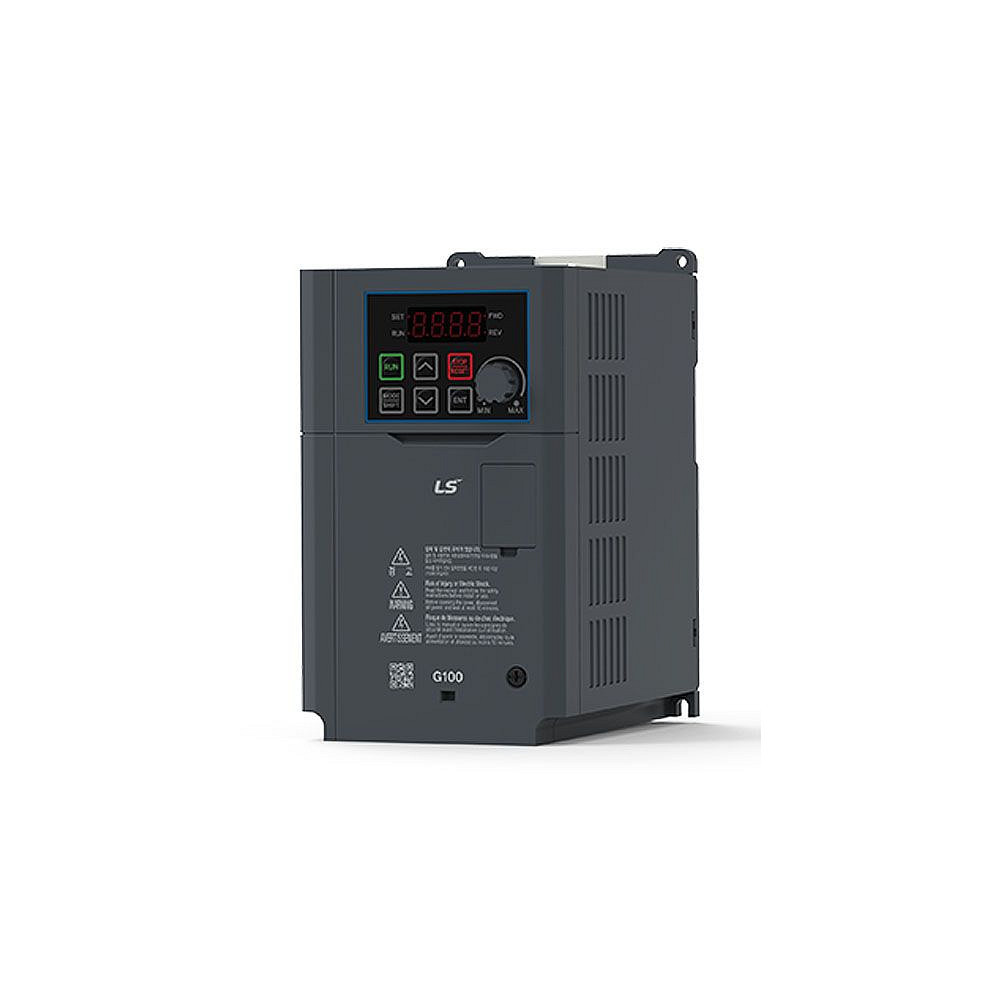

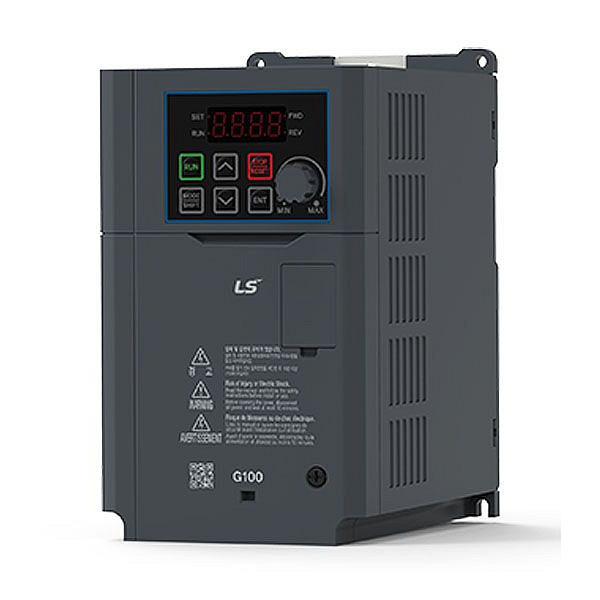

Falownik G100 1,5 kW LV0015G100-4EOFN

Falownik LS Electric G100 o mocy 1,5 kW, model LV0015G100-4EOFN, jest zaawansowanym trójfazowym przemiennikiem częstotliwości z serii G100. Poniżej przedstawiono jego szczegółowe dane techniczne:

Podstawowe parametry

• Producent: LS Electric (dawniej LG/LS Industrial Systems)
• Seria: G100
• Model: LV0015G100-4EOFN
• Moc silnika:
  • Tryb Heavy Duty (HD - praca stałomomentowa/ciężka): 1,5 kW (2 HP)
  • Tryb Normal Duty (ND - praca zmiennomomentowa, np. pompy/wentylatory): 2,2 kW (3 HP)
• Zasilanie wejściowe: Trójfazowe, 380-480 V AC (-15% do +10%)
• Częstotliwość wejściowa: 50/60 Hz (±5%)
• Napięcie wyjściowe: Trójfazowe, 380-480 V AC
• Częstotliwość wyjściowa:
  • 0-400 Hz (w trybie sterowania skalarnego U/f)
  • 0-120 Hz (w trybie bezczujnikowego sterowania wektorowego)
• Prąd wyjściowy:
  • Heavy Duty (HD): 4,0 A (niektóre źródła podają 4,2A)
  • Normal Duty (ND): 5,1 A

Funkcje sterowania i zabezpieczenia

• Metody sterowania:
  • Sterowanie U/f (V/f) z kompensacją poślizgu
  • Bezczujnikowe sterowanie wektorowe (Sensorless Vector Control)
• Przeciążalność:
  • 150% prądu znamionowego przez 60 sekund (tryb Heavy Duty)
  • 120% prądu znamionowego przez 60 sekund (tryb Normal Duty)
• Wbudowany filtr EMC: Tak, klasy C3 (zgodny z EN61800-3)
• Wbudowany moduł hamujący (DBr): Tak (wymaga podłączenia zewnętrznego rezystora hamującego)
• Wbudowany potencjometr: Tak, na panelu sterowania
• Regulator PID: Wbudowany
• Inne funkcje: Rozruch z obracającym się silnikiem (flying start), buforowanie energii kinetycznej (KEB), auto-tuning, sterowanie 3-przewodowe, funkcja drugiego silnika, hamowanie DC, kompensacja poślizgu, auto-restart, przełączalna logika wejść cyfrowych NPN/PNP, prędkości krokowe.
• Zabezpieczenia: Przeciążeniowe (OPP), Przeciwprądowe (OCP), Przepięciowe (OVP), Podnapięciowe (UVP), Zwarciowe (SCP), Temperaturowe (OTP), Spadek napięcia zasilania (BOP).

Interfejsy i komunikacja

• Wejścia cyfrowe: 5
• Wejścia analogowe: 2 (np. 0-10V, -10-+10V, 4-20mA)
• Wyjścia analogowe: 1
• Wyjścia przekaźnikowe: 2 (najczęściej 1 NO, 1 NC)
• Komunikacja:
  • Wbudowany port RS485 (protokół Modbus RTU i LS INV485)
  • Opcjonalne karty komunikacyjne: Profibus-DP, CANopen, Dual Port EtherNet/IP, Modbus TCP, RAPIEnet
• Klawiatura: Wbudowany panel LED z przyciskami (możliwość podłączenia zewnętrznej klawiatury panelowej)
• Smart Copier: Możliwość kopiowania parametrów.

Właściwości mechaniczne i środowiskowe

• Stopień ochrony (IP): IP20
• Wymiary (szer. x wys. x głęb.): 100 x 167 x 150,5 mm (możliwe minimalne różnice w zależności od źródła)
• Waga: Około 1.44 - 1.5 kg
• Montaż: Na szynie DIN lub do ściany/panelu. Możliwość montażu jeden obok drugiego.
• Temperatura otoczenia pracy: Od -10°C do +50°C (niektóre źródła podają do +40°C dla pełnego obciążenia)
• Temperatura przechowywania: Od -20°C do +65°C
• Wilgotność: < 90% RH (bez kondensacji)
• Wibracje: Mniej niż 0,5 G (zgodnie z IEC/EN 60068-2-6)
• Żywotność: Projektowana żywotność > 27 lat (bazując na MIL217Plus)

Zastosowanie

Falownik LV0015G100-4EOFN jest uniwersalnym falownikiem ogólnego przeznaczenia, nadającym się do kontroli prędkości i momentu obrotowego w szerokim zakresie aplikacji przemysłowych, takich jak:

• Pompy i wentylatory
• Przenośniki (taśmociągi)
• Mieszadła i miksery
• Kompresory
• Maszyny przemysłowe
• Ogólne napędy posuwu

Ten model charakteryzuje się kompaktową budową, łatwością instalacji i programowania, co czyni go popularnym wyborem w wielu aplikacjach automatyki przemysłowej.
