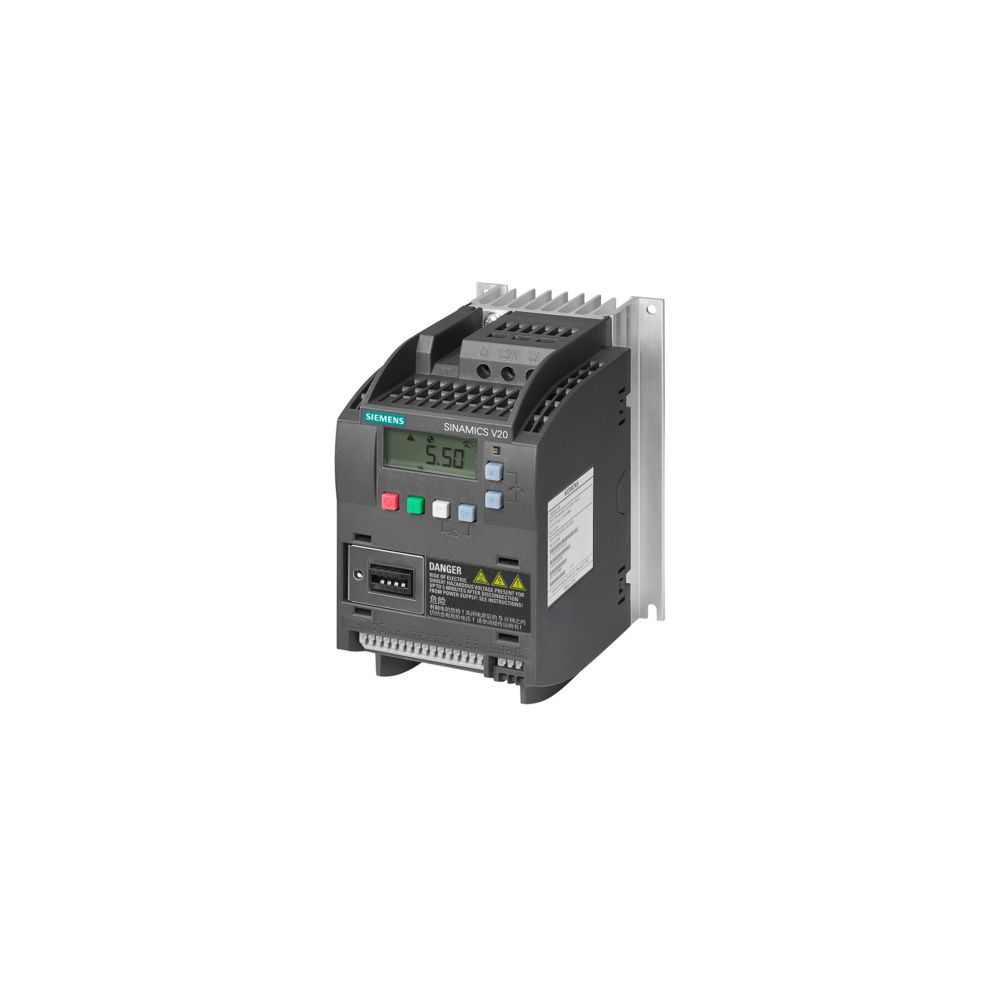

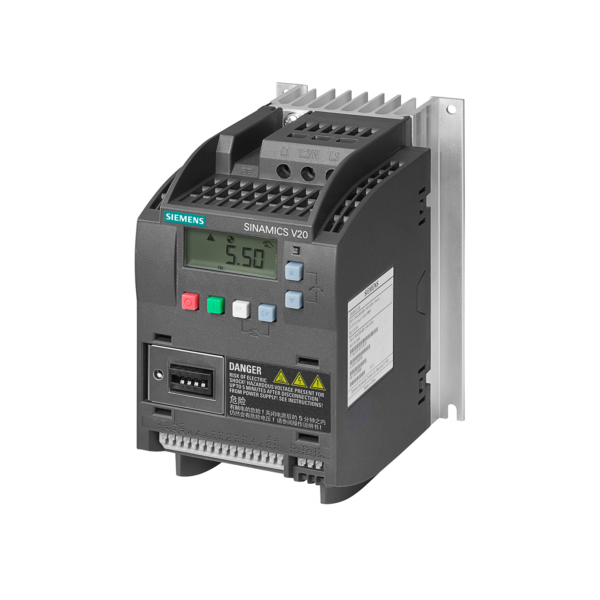

Falownik V20 0,75kW 6SL3210-5BE17-5CV0

Falownik Siemens SINAMICS V20 o numerze katalogowym 6SL3210-5BE17-5CV0 to kompaktowy i ekonomiczny przemiennik częstotliwości zaprojektowany do podstawowych zastosowań napędowych.¹ Jest to popularny wybór dla pomp, wentylatorów, prostych przenośników i innych aplikacji, gdzie liczy się łatwość uruchomienia, niezawodność i efektywność energetyczna.

Poniżej przedstawiam jego najważniejsze dane techniczne:

Ogólne:

• Seria produktu: SINAMICS V20
• Typ: Przemiennik częstotliwości (falownik) do podstawowych zastosowań
• Moc znamionowa: 0,75 kW (0.75HP)
• Zasilanie wejściowe: 3-fazowe, 380-480 V AC (-15% / +10%), 47-63 Hz
• Napięcie wyjściowe: 3-fazowe, 400 V AC (IEC) / 480 V AC (NEC)
• Prąd znamionowy (LO - niskie przeciążenie / HO - wysokie przeciążenie): 2,2 A (dla obu trybów)
• Częstotliwość wyjściowa: 0 - 550 Hz
• Częstotliwość taktowania (przełączania): 4,00 kHz (standardowo)
• Zintegrowany filtr EMC: Klasa C3
• Wbudowany panel operatorski (BOP): Tak
• Wymiary (szer. x wys. x gł.): 90 mm x 150 mm x 145,5 mm (rozmiar ramy A)
• Waga netto: Ok. 1 kg
• Montaż: Naścienny / obok siebie (side-by-side)
• Stopień ochrony: IP20 / UL open type (do montażu w szafie sterowniczej)

Zdolność przeciążeniowa:

• Niskie przeciążenie (LO): 110% znamionowego prądu wyjściowego przez 60 s (czas cyklu 300 s)
• Wysokie przeciążenie (HO): 150% znamionowego prądu wyjściowego przez 60 s (czas cyklu 300 s)

Wejścia/Wyjścia (I/O):

• Cyfrowe wejścia (DI): 4
• Cyfrowe wyjścia (DO): 2 (1 jako styk przełączny przekaźnika, 1 jako tranzystorowe)
• Analogowe wejścia (AI): 2 (mogą być używane jako dodatkowe wejścia cyfrowe)
• Analogowe wyjścia (AQ): 1

Komunikacja:

• Magistrala polowa: USS / Modbus RTU

Funkcje oszczędzania energii:

• Tryb ECO: Automatycznie dostosowuje strumień magnetyczny silnika, aby oszczędzać energię podczas cykli niskiego obciążenia dynamicznego.
• Tryb hibernacji (Hibernation mode): Zapewnia dalsze oszczędności energii podczas okresów bezczynności.
• Tryb "Keep Running": Zapewnia stabilne działanie nawet w przypadku wahań napięcia zasilania.

Warunki otoczenia:

• Temperatura pracy: -10 do +60 °C (należy uwzględnić obniżenie parametrów powyżej 40 °C)
• Temperatura przechowywania: -40 do +70 °C
• Wilgotność względna: Maks. 95% (bez kondensacji)
• Wysokość instalacji: Do 1000 m n.p.m. bez obniżania parametrów

Długość kabla silnikowego:

• Ekranowany: Maks. 10 m
• Nieekranowany: Maks. 50 m

Dodatkowe cechy:

• Zoptymalizowane pod kątem łatwego uruchomienia i obsługi.
• Solidna konstrukcja i powlekane płytki PCB zwiększają odporność na trudne warunki środowiskowe.⁵
• Możliwość podłączenia zewnętrznego modułu hamującego (brak wbudowanego choppera hamującego w tej wersji).

Uwaga: Ten konkretny model (6SL3210-5BE17-5CV0) jest w fazie wycofywania z produkcji od 10 lutego 2025 roku, a jego następcą jest 6SL3210-5BE17-5CV1, który posiada zintegrowaną jednostkę hamującą.
