Panel operatorski GT2708-STBD
10 017,05 zł (Brutto)
8 143,94 zł (netto)
Najniższa cena w ciągu ostatnich 30 dni

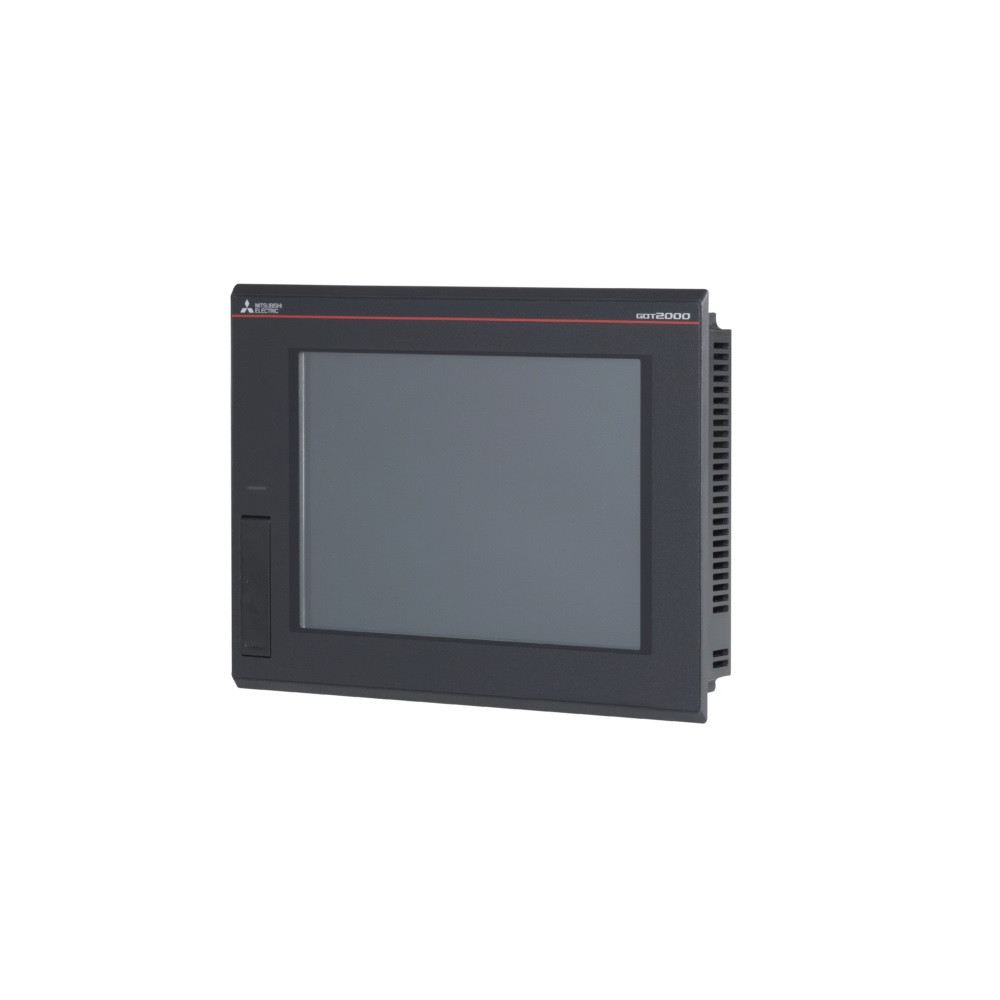

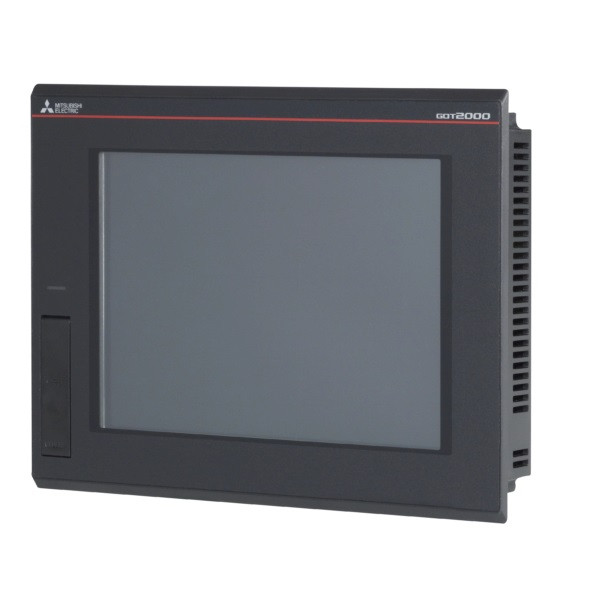

Panel Operatorski Mitsubishi GOT2000 GT2708-STBD
Opis Ogólny:
Mitsubishi GOT2000 GT2708-STBD to zaawansowany panel operatorski (HMI - Human Machine Interface) z serii GOT2000, oferujący wysoką wydajność, funkcjonalność i doskonałą widoczność. Jest to model o przekątnej 8.4 cala, wyposażony w dotykowy ekran TFT LCD o wysokiej rozdzielczości, zapewniający intuicyjną obsługę i czytelne wyświetlanie informacji. Model GT2708-STBD charakteryzuje się standardową pamięcią, interfejsem Ethernet oraz różnorodnymi portami komunikacyjnymi, umożliwiającymi łatwą integrację z systemami sterowania.
Podstawowe Dane Techniczne:
- Typ wyświetlacza: TFT kolorowy LCD
- Przekątna ekranu: 8.4 cala
- Rozdzielczość: SVGA 800 x 600 pikseli
- Liczba kolorów wyświetlanych: 65 536 kolorów
- Jasność: 400 cd/m²
- Żywotność podświetlenia: Około 50 000 godzin (przy temperaturze otoczenia 25°C)
- Panel dotykowy: Analogowy rezystancyjny
- Pamięć programu: 32 MB (standardowa)
- Pamięć danych: 128 MB (standardowa)
- Procesor: RISC CPU
- Zegar czasu rzeczywistego (RTC): Wbudowany
- Interfejs Ethernet: 1 port (10BASE-T/100BASE-TX)
- Port USB (Host): 1 port (USB 2.0) na panelu przednim
- Port USB (Device): 1 port (USB Mini-B) na panelu tylnym
- Port szeregowy:
- RS-232: 1 kanał (złącze D-sub 9-pinowe, męskie)
- RS-422/485: 1 kanał (złącze D-sub 9-pinowe, męskie)
- Gniazdo kart SD: 1 gniazdo (SD/SDHC)
- Zasilanie: 24 V DC (-20% do +25%)
- Pobór mocy: Maksymalnie 23 W
- Odporność na wibracje: 9.8 m/s² (X, Y, Z kierunek)
- Odporność na wstrząsy: 49 m/s²
- Stopień ochrony:
- Przód panelu: IP67F (odporny na kurz i silne strumienie wody z dowolnego kierunku)
- Tył panelu: IP20
- Temperatura otoczenia pracy: 0 do 55 °C
- Temperatura przechowywania: -20 do +60 °C
- Wilgotność względna otoczenia: 5 do 95% (bez kondensacji)
- Wymiary zewnętrzne (szer. x wys. x gł.): 241 x 192 x 49 mm
- Wymiary wycięcia montażowego (szer. x wys.): 227 x 178 mm
- Waga: Około 1.2 kg
- Chłodzenie: Naturalne
Funkcje i Cechy:
- Wysoka wydajność i responsywność: Szybki procesor zapewnia płynne działanie aplikacji i szybką reakcję na dotyk.
- Doskonała widoczność: Jasny ekran o wysokiej rozdzielczości i szerokim kącie widzenia.
- Intuicyjna obsługa: Przyjazny interfejs użytkownika i konfigurowalne elementy graficzne.
- Wielojęzyczność: Obsługa wielu języków, w tym języka polskiego.
- Funkcje alarmowe i logowanie danych: Możliwość definiowania alarmów, wyświetlania historii alarmów oraz logowania danych procesowych.
- Trendy i wykresy: Wizualizacja danych w postaci wykresów czasowych.
- Przepisy: Możliwość tworzenia i zarządzania przepisami.
- Funkcje bezpieczeństwa: Wielopoziomowe zabezpieczenie hasłem.
- Komunikacja z różnymi urządzeniami: Obsługa protokołów komunikacyjnych Mitsubishi Electric (np. MELSEC) oraz protokołów innych producentów (np. Modbus TCP/IP, Modbus RTU).
- Łatwe tworzenie aplikacji: Oprogramowanie projektowe GOT2000 (GT Works3) oferuje intuicyjne narzędzia do tworzenia wizualizacji.
- Funkcje zdalne: Możliwość zdalnego monitorowania i sterowania poprzez sieć Ethernet lub opcjonalne moduły.
- Wbudowany przeglądarka plików PDF i dokumentów: Możliwość wyświetlania dokumentacji bezpośrednio na panelu.
- Funkcja i-FIX: Możliwość integracji z systemem SCADA i-FIX.
- Zgodność ze standardami: CE, UL/cUL, KC, ABS, BV, DNV GL, LR, NK, RINA.
Porty Komunikacyjne Szczegółowo:
- Ethernet: Umożliwia komunikację z PLC, komputerami, innymi panelami GOT, systemami SCADA itp. Obsługuje protokoły TCP/IP.
- USB Host: Do podłączania urządzeń peryferyjnych USB, takich jak pamięci USB do transferu danych projektu, logów, przepisów itp.
- USB Device: Do podłączenia panelu do komputera w celu programowania i konfiguracji za pomocą oprogramowania GT Works3.
- RS-232: Do szeregowej komunikacji z urządzeniami obsługującymi ten standard (np. niektóre PLC, urządzenia pomiarowe).
- RS-422/485: Do szeregowej komunikacji wielopunktowej z urządzeniami obsługującymi te standardy (np. wiele PLC, urządzenia z protokołem Modbus).
- Gniazdo kart SD: Do rozszerzenia pamięci, przechowywania danych logowania, przepisów, kopii zapasowych projektu itp.
Oprogramowanie Projektowe:
Do tworzenia aplikacji dla paneli GOT2000 służy oprogramowanie GT Works3. Jest to wszechstronne i intuicyjne środowisko programistyczne, oferujące bogaty zestaw narzędzi do projektowania ekranów, definiowania animacji, tworzenia alarmów, konfiguracji komunikacji i wielu innych funkcji.
Zastosowania Typowe:
- Wizualizacja i sterowanie maszynami i liniami produkcyjnymi.
- Monitorowanie procesów przemysłowych.
- Systemy automatyki budynkowej.
- Aplikacje w branży spożywczej, farmaceutycznej, motoryzacyjnej i wielu innych.
Podsumowanie:
Mitsubishi GOT2000 GT2708-STBD to zaawansowany panel operatorski, charakteryzujący się wysoką wydajnością, doskonałą jakością obrazu, bogatą funkcjonalnością i szerokimi możliwościami komunikacyjnymi. Jego solidna konstrukcja i wysoki stopień ochrony IP67F od strony frontu sprawiają, że jest odpowiedni do pracy w wymagających środowiskach przemysłowych. Intuicyjne oprogramowanie projektowe GT Works3 ułatwia tworzenie zaawansowanych aplikacji wizualizacyjnych.
Uwaga: Przed instalacją i użytkowaniem panelu operatorskiego należy dokładnie zapoznać się z instrukcją obsługi i dokumentacją techniczną dostarczoną przez producenta (Mitsubishi Electric).
MITSUBISHI-GT2708-STBD
1 szt.
