Panel operatorski 6AV2124-0GC13-0AX0

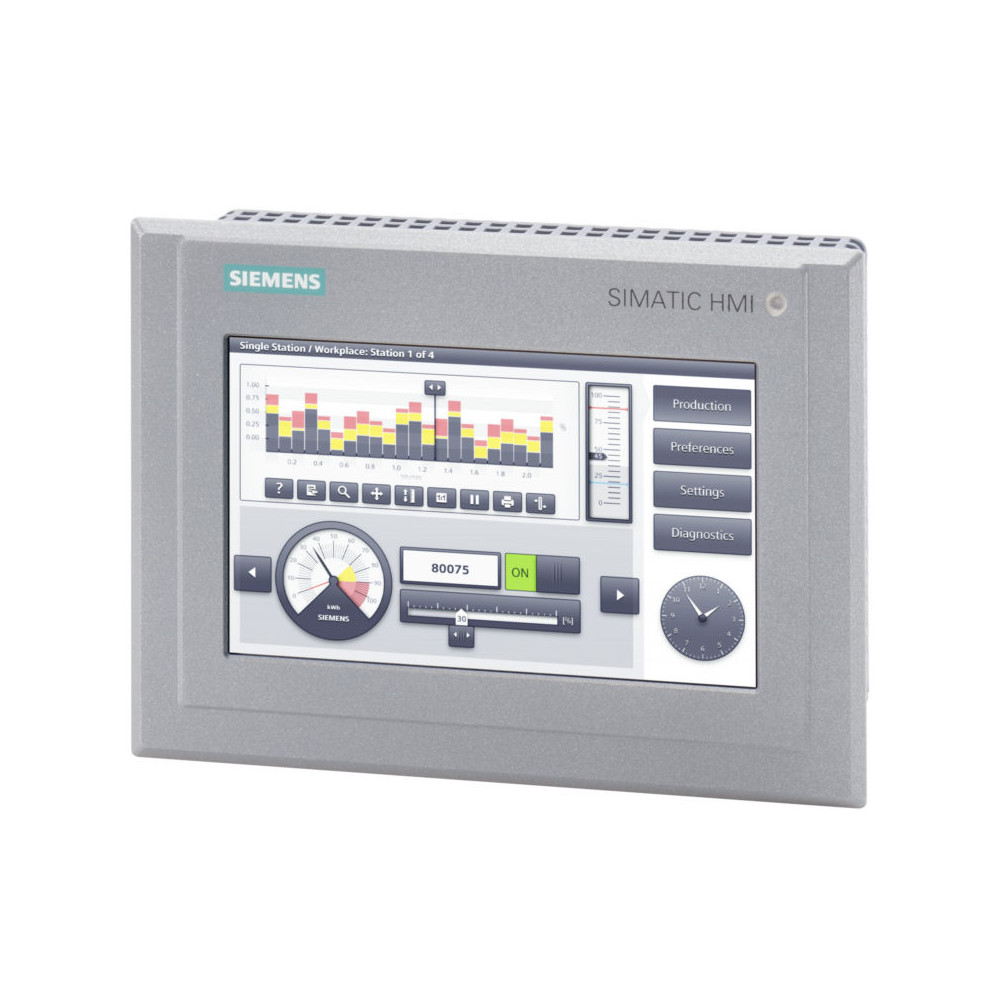

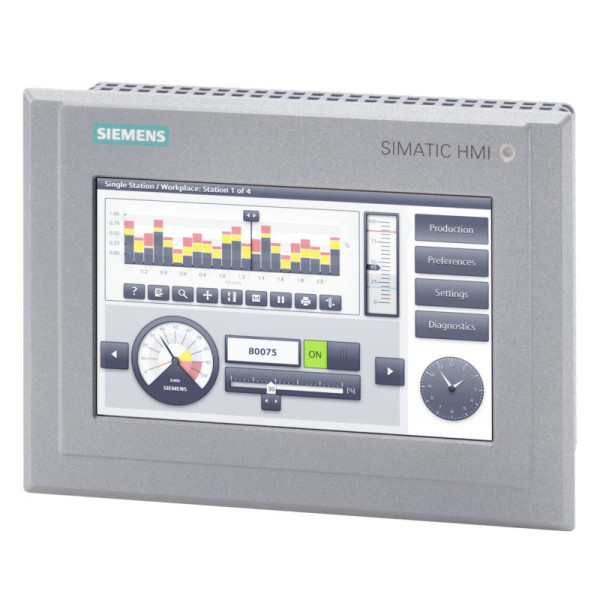

Panel operatorski SIMATIC HMI TP700 Comfort firmy Siemens o numerze katalogowym 6AV2124-0GC13-0AX0 to 7-calowy panel dotykowy TFT z kolorowym wyświetlaczem. Oto jego dane techniczne:

Wyświetlacz:

• Typ: TFT LCD
• Przekątna ekranu: 7 cali
• Rozdzielczość: 800 x 480 pikseli (WVGA)
• Liczba kolorów: 16 milionów kolorów
• Jasność: 400 cd/m²
• Kąt widzenia: Szeroki kąt widzenia (typowo 80°/80°/80°/80° H/V/T/B)
• Podświetlenie: LED, możliwość regulacji jasności
• Żywotność podświetlenia (przy 25°C): Typowo 50 000 godzin

Panel dotykowy:

• Typ: Analogowy rezystancyjny
• Liczba punktów dotyku: Pojedynczy dotyk

Pamięć:

• Pamięć robocza (RAM): 128 MB
• Pamięć użytkownika: 10 MB
• Pamięć konfiguracji (non-volatile): 128 MB

Procesor:

• ARM Cortex-A9

Interfejsy:

• Ethernet: 1 x RJ45 (10/100 Mbit/s)
• USB Host: 1 x USB 2.0 (typ A)
• USB Device: 1 x USB 2.0 (typ B)
• RS-485: Tak, izolowany galwanicznie
• PROFINET: Tak, przez Ethernet
• MPI/PROFIBUS DP: Tak (wymaga opcjonalnego adaptera IE/PB Link PNIO)
• Gniazdo kart SD: 1 x SD/MMC

Zasilanie:

• Napięcie zasilania: 24 V DC (dopuszczalny zakres 20.4 do 28.8 V DC)
• Pobór prądu: Typowo 300 mA

Obudowa:

• Materiał: Tworzywo sztuczne
• Montaż: Panelowy
• Stopień ochrony (przód): IP65
• Stopień ochrony (tył): IP20

Wymiary (szer. x wys. x gł.):

• Wymiary zewnętrzne: 214 x 158 x 46 mm
• Wymiary wycięcia montażowego: 197 x 141 mm

Waga: Około 0.7 kg

Oprogramowanie konfiguracyjne:

• SIMATIC WinCC Comfort (w TIA Portal)

Funkcje:

• Wizualizacja procesów
• Obsługa alarmów
• Zarządzanie użytkownikami
• Receptury
• Archiwizacja danych
• Trendy
• Obsługa skryptów (VBScript)
• Komunikacja z różnymi sterownikami (Siemens i innych producentów)
• Obsługa PROFINET i Modbus TCP/IP
• Wielojęzyczność

Warunki środowiskowe:

• Temperatura pracy: 0 do +50 °C (montaż poziomy), 0 do +40 °C (montaż pionowy)
• Temperatura przechowywania: -20 do +60 °C
• Wilgotność względna: 5 do 95% (bez kondensacji)
• Odporność na wibracje i wstrząsy: Zgodnie z normami IEC

Certyfikaty:

• CE
• UL/cUL
• KCC
• EAC

Podsumowanie:

SIMATIC HMI TP700 Comfort (6AV2124-0GC13-0AX0) to wszechstronny panel operatorski o przekątnej 7 cali, oferujący dobrą wydajność, bogate możliwości komunikacyjne i łatwą konfigurację w środowisku TIA Portal. Jest odpowiedni do wielu aplikacji w automatyce przemysłowej, wymagających przejrzystej wizualizacji i intuicyjnej obsługi.
