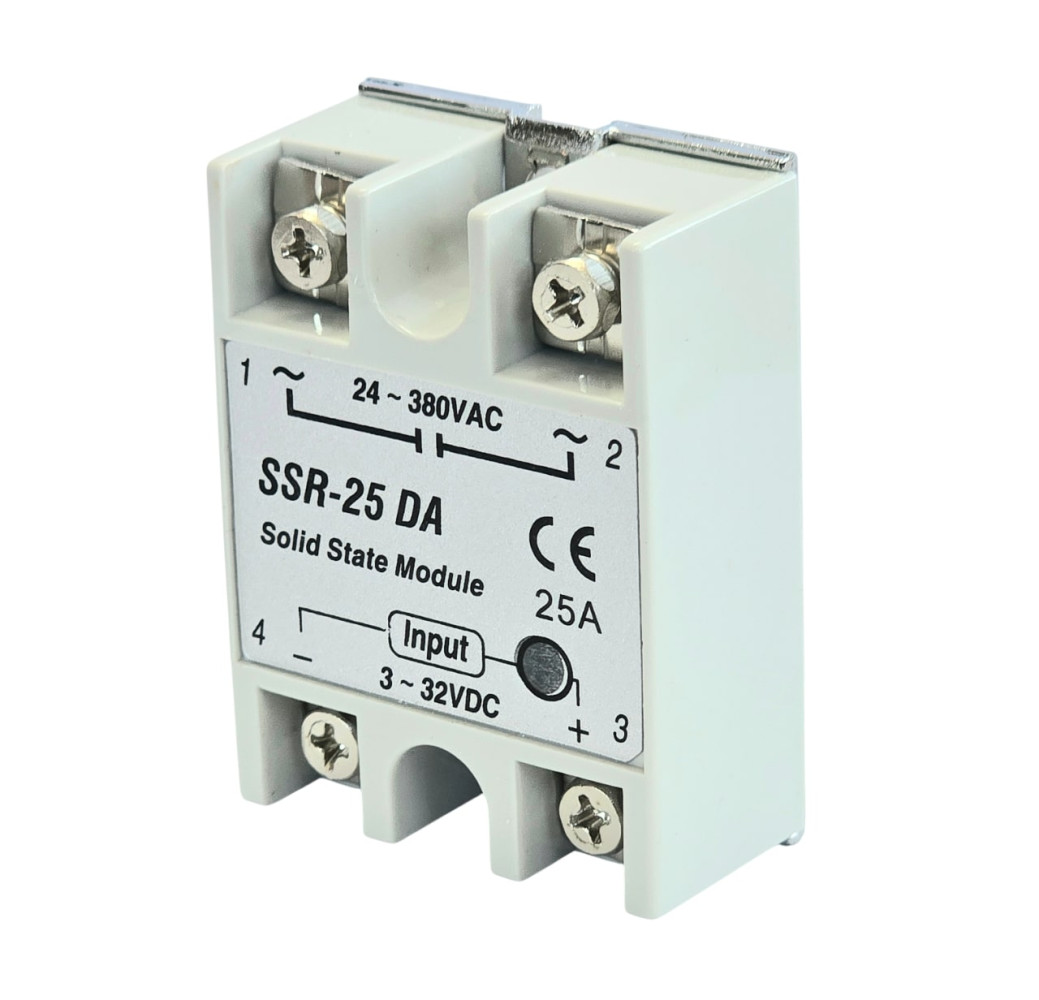

Przekaźnik półprzewodnikowy SSR-25DA

SSR-25DA to przekaźnik typu DA (DC-to-AC), co oznacza, że jego wejście sterujące przyjmuje napięcie stałe (DC), natomiast wyjście przełącza obwody prądu przemiennego (AC). Jego kluczową cechą jest zdolność do przewodzenia prądu o natężeniu do 25 A, co czyni go idealnym do sterowania odbiornikami o umiarkowanej i dużej mocy. Brak mechanicznych części gwarantuje wyjątkowo długą żywotność, bezgłośną pracę oraz eliminację iskrzenia i zużycia styków. Dzięki temu SSR-25DA jest doskonałym wyborem do aplikacji wymagających częstego i szybkiego przełączania, takich jak systemy grzewcze, oświetleniowe czy sterowanie silnikami. Pamiętaj, że dla efektywnego i bezpiecznego działania, zwłaszcza przy większych prądach, wymaga zastosowania odpowiedniego radiatora do odprowadzania wydzielanego ciepła.

Parametry

• Typ produktu: Przekaźnik Półprzewodnikowy (Solid State Relay - SSR)

• Model: SSR-25DA

• Sposób sterowania (wejście): Sygnał stałoprądowy (DC)

• Typ przełączanego obciążenia (wyjście): Obciążenie prądu przemiennego (AC)

• Prąd znamionowy obciążenia: 25 A

  • Ważna uwaga: Nominalny prąd SSR-ów jest często podawany dla idealnych warunków. W praktyce, zwłaszcza bez wydajnego chłodzenia (radiatora), bezpieczny prąd pracy może być niższy. Zawsze zaleca się stosowanie zapasu prądowego i odpowiedniego chłodzenia.

• Napięcie sterujące (wejście): Typowo 3-32 V DC (szeroki zakres kompatybilny z wyjściami PLC, mikrokontrolerów, itp.)

• Napięcie przełączane (wyjście): Typowo 24-380 V AC (szeroki zakres napięć sieciowych)

• Spadek napięcia na wyjściu (On-State Voltage Drop): Typowo <1.6 V (przy prądzie znamionowym)

• Prąd upływu w stanie wyłączonym (Off-State Leakage Current): Bardzo niski, typowo <10 mA

• Czas załączenia/wyłączenia: Bardzo krótki, typowo <10 ms (często z synchronizacją z przejściem przez zero, co minimalizuje zakłócenia)

• Sposób załączania: Zazwyczaj przejście przez zero (Zero Crossing) – przekaźnik załącza się, gdy napięcie AC na wyjściu jest bliskie zeru. Minimalizuje to udary prądowe i zakłócenia elektromagnetyczne (RFI/EMI).

• Izolacja galwaniczna (Input-Output Isolation): Wysoka, typowo >2500 V AC RMS

• Temperatura pracy: -20 °C do +80 °C (lub niższa przy dużych prądach bez odpowiedniego chłodzenia)

• Montaż: Śrubowy, wymaga montażu na radiatorze (zwłaszcza dla prądów powyżej kilku amperów).

• Wymiary: Standardowe dla przekaźników SSR o tej mocy, zazwyczaj ok. 63 x 45 x 23 mm (długość x szerokość x wysokość).

• Wskaźnik LED: Zazwyczaj posiada wbudowaną diodę LED sygnalizującą stan załączenia.

Cechy i Zastosowanie

• Długa żywotność: Brak ruchomych części oznacza brak zużycia mechanicznego, co przekłada się na miliony cykli pracy i praktycznie bezobsługowe działanie.

• Bezgłośna praca: Idealny do zastosowań w środowiskach wrażliwych na hałas, np. w systemach automatyki budynkowej czy medycynie.

• Szybkie przełączanie: Bardzo krótki czas reakcji umożliwia precyzyjne i częste załączanie/wyłączanie obciążeń, np. w układach regulacji PID.

• Brak iskrzenia: Eliminacja łuku elektrycznego na stykach, co zwiększa bezpieczeństwo w środowiskach zagrożonych wybuchem i znacząco redukuje zakłócenia elektromagnetyczne (EMI/RFI).

• Izolacja galwaniczna: Oddziela obwód sterujący niskiego napięcia od obwodu mocy wysokiego napięcia, zwiększając bezpieczeństwo systemu.

• Sterowanie przejściem przez zero: Ta funkcja jest kluczowa dla obciążeń rezystancyjnych (np. grzałek), ponieważ minimalizuje udary prądowe i szczyty napięciowe, co wydłuża żywotność zarówno SSR-a, jak i obciążenia.

Zastosowanie

• Systemy grzewcze: Precyzyjna kontrola temperatury w piecach, grzałkach, systemach nagrzewania w procesach przemysłowych.

• Sterowanie oświetleniem: Załączanie i wyłączanie oświetlenia (szczególnie LED i lamp zasilanych AC).

• Sterowanie silnikami elektrycznymi: W aplikacjach, gdzie wymagane jest częste załączanie/wyłączanie (np. pompy, wentylatory), choć dla ciężkich zastosowań silnikowych często preferowane są specjalizowane SSR-y do obciążeń indukcyjnych lub styczniki.

• Maszyny pakujące i formujące: Do szybkiego sterowania elementami wykonawczymi.

• Regulatory temperatury (PID): Jako element wykonawczy w pętlach sprzężenia zwrotnego.

• Systemy bezpieczeństwa i alarmowe: Wszędzie tam, gdzie wymagane jest niezawodne, ciche i beziskrowe przełączanie obciążeń AC.
