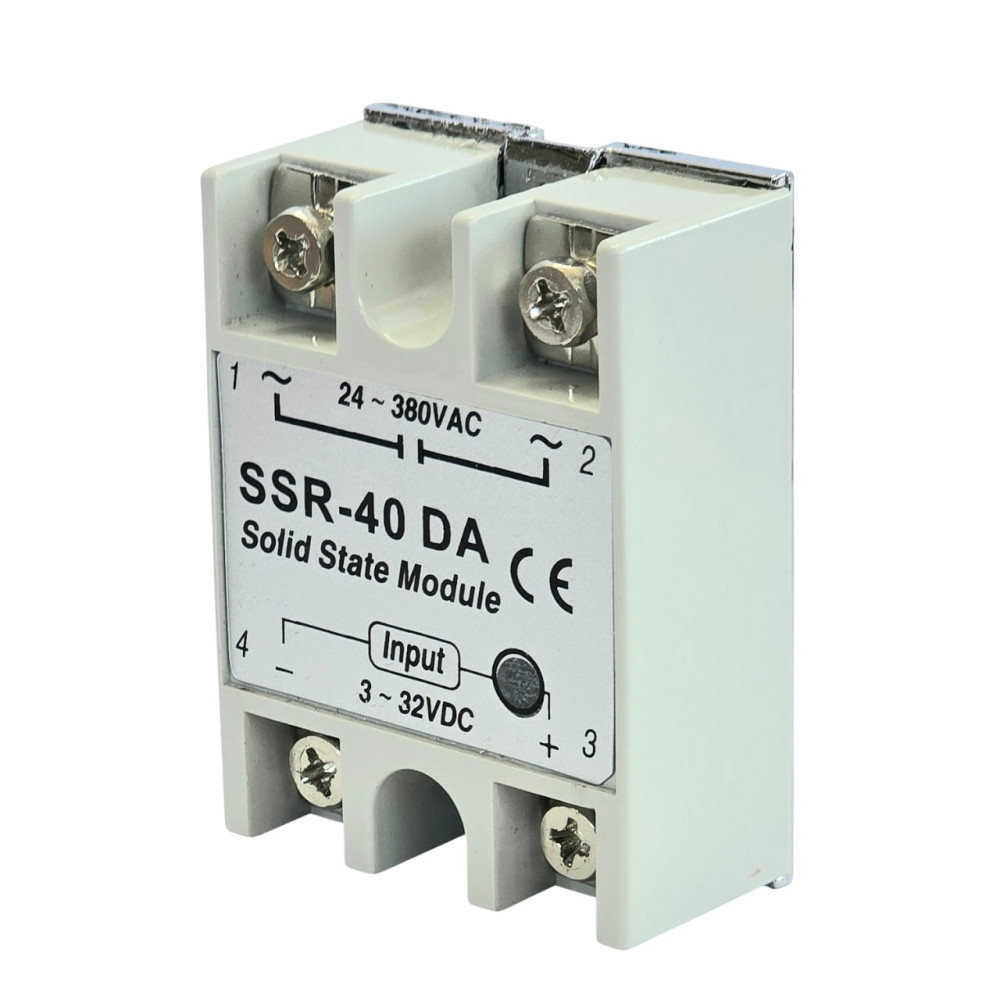

Przekaźnik półprzewodnikowy SSR-40DA

SSR-40DA to przekaźnik typu DA (DC-to-AC), co oznacza, że jest sterowany napięciem stałym (DC) na wejściu i przełącza napięcie przemienne (AC) na wyjściu. Jego główną cechą jest zdolność do przewodzenia prądu do 40 A, co czyni go odpowiednim do załączania odbiorników o znacznej mocy. Brak ruchomych styków eliminuje zjawiska iskrzenia, hałasu oraz zużycia mechanicznego, co przekłada się na wyjątkowo długą żywotność i wysoką niezawodność. Przekaźnik ten idealnie nadaje się do szybkiego i częstego przełączania obciążeń, np. w systemach grzewczych, oświetleniowych, silnikach czy zaworach. Wymaga odpowiedniego radiatora do odprowadzania ciepła, zwłaszcza przy większych prądach obciążenia.

Parametry

• Typ produktu: Przekaźnik Półprzewodnikowy (Solid State Relay - SSR)

• Model: SSR-40DA

• Sposób sterowania (wejście): Sygnał stałoprądowy (DC)

• Typ przełączanego obciążenia (wyjście): Obciążenie prądu przemiennego (AC)

• Prąd znamionowy obciążenia: 40 A

  • Uwaga: Rzeczywisty, bezpieczny prąd pracy SSR-ów jest często niższy niż nominalny, szczególnie bez odpowiedniego chłodzenia. Zaleca się stosowanie zapasu prądu i stosowanie radiatora.

• Napięcie sterujące (wejście): Typowo 3-32 V DC (szeroki zakres, kompatybilny z wyjściami PLC, mikrokontrolerów itp.)

• Napięcie przełączane (wyjście): Typowo 24-380 V AC (szeroki zakres napięć sieciowych)

• Spadek napięcia na wyjściu (On-State Voltage Drop): Typowo <1.6 V (przy prądzie znamionowym)

• Prąd upływu w stanie wyłączonym (Off-State Leakage Current): Bardzo niski, typowo <10 mA

• Czas załączenia/wyłączenia: Bardzo krótki, typowo <10 ms (w zależności od punktu przejścia przez zero)

• Sposób załączania: Zazwyczaj przejście przez zero (Zero Crossing) – załączenie następuje w momencie, gdy napięcie AC na wyjściu jest bliskie zeru. Minimalizuje to zakłócenia RFI/EMI i udary prądowe.

• Izolacja galwaniczna (Input-Output Isolation): Wysoka, typowo >2500 V AC RMS

• Temperatura pracy: -20 °C do +80 °C (lub niższa przy dużych prądach bez chłodzenia)

• Montaż: Śrubowy, wymaga montażu na radiatorze (zwłaszcza dla prądów powyżej kilku amperów).

• Wymiary: Standardowe dla przekaźników SSR o takiej mocy, zazwyczaj ok. 63 x 45 x 23 mm (długość x szerokość x wysokość).

• Wskaźnik LED: Zazwyczaj posiada wbudowaną diodę LED sygnalizującą stan załączenia.

Cechy i Zastosowanie

• Długa żywotność: Brak ruchomych części oznacza brak zużycia mechanicznego, co przekłada się na miliony cykli pracy.

• Bezgłośna praca: Brak klikania typowego dla przekaźników elektromechanicznych.

• Szybkie przełączanie: Bardzo krótki czas reakcji umożliwia częste i precyzyjne załączanie/wyłączanie obciążeń.

• Brak iskrzenia: Eliminacja łuku elektrycznego na stykach, co zwiększa bezpieczeństwo w środowiskach zagrożonych wybuchem i zmniejsza zakłócenia elektromagnetyczne (EMI/RFI).

• Izolacja galwaniczna: Oddziela obwód sterujący od obwodu mocy.

• Sterowanie przejściem przez zero: Minimalizuje udary prądowe i zakłócenia, co jest korzystne dla rezystancyjnych i lekko indukcyjnych obciążeń.

Zastosowanie

• Sterowanie elementami grzewczymi: Piece, grzałki, systemy nagrzewania w procesach przemysłowych, zgrzewarki.

• Sterowanie silnikami elektrycznymi: W systemach, gdzie wymagane jest częste załączanie/wyłączanie (np. pompy, wentylatory), choć dla ciężkich zastosowań silnikowych często preferowane są specjalizowane SSR-y lub styczniki.

• Systemy oświetleniowe: Załączanie i wyłączanie oświetlenia (szczególnie LED i żarówek).

• Maszyny pakujące i formujące.

• Regulatory temperatury (PID).

• Systemy bezpieczeństwa i alarmowe.

• Wszędzie tam, gdzie wymagane jest szybkie, ciche i beziskrowe przełączanie obciążeń AC.
