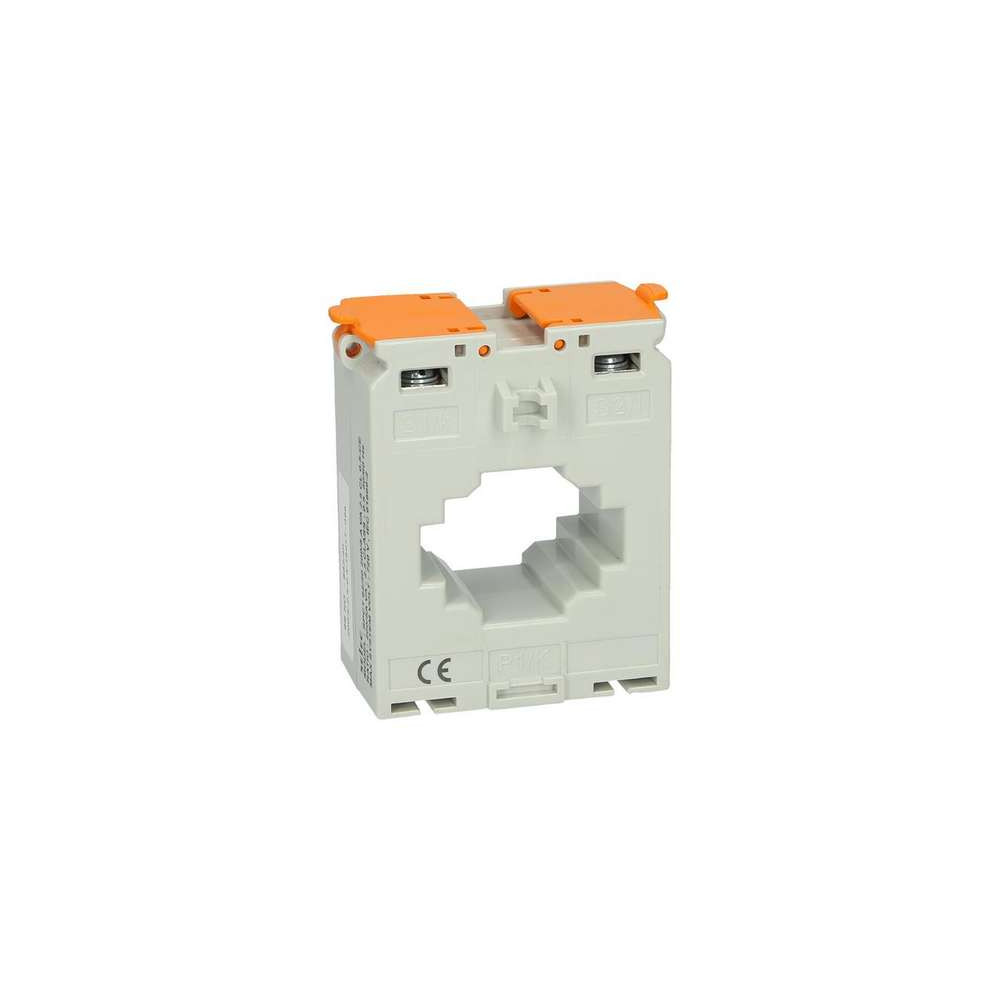

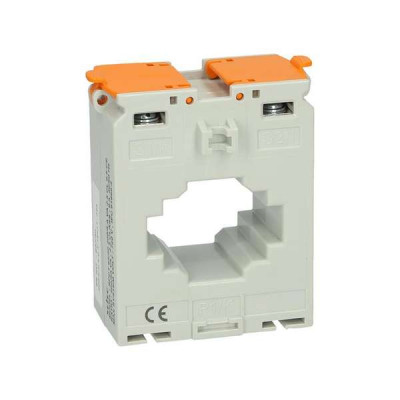

Przekładnik prądowy SPCT 62/40 100/5A VA1 CL1

Przekładnik prądowy SPCT 62/40 100/5A VA1 CL1

Potrzebujesz więcej informacji? Zapytaj o produkt
30,78 zł (Brutto)
25,02 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

Przekładnik SPCT 62/40 100/5A VA 1 CL 1 to przekładnik prądowy niskiego napięcia produkowany przez firmę Selec. Jest to popularny typ przekładnika służący do pomiaru dużych prądów przemiennych poprzez ich redukcję do wartości standardowych, bezpiecznych dla przyrządów pomiarowych, takich jak amperomierze, liczniki energii czy przekaźniki zabezpieczeniowe.

Oto jego szczegółowe parametry techniczne, rozszyfrowane z podanych oznaczeń:

Podstawowe parametry

  • Producent: Selec
  • Seria / Model: SPCT 62/40
  • Prąd pierwotny (In): 100 A (oznacza to, że jest przeznaczony do pomiaru prądu do 100 Amperów w obwodzie głównym).
  • Prąd wtórny (Is): 5 A (oznacza, że przy przepływie 100 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów). Jest to standardowy prąd wtórny dla wielu urządzeń pomiarowych.
  • Moc znamionowa (VA): 1 VA (Woltoamper). Jest to maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników) przy zachowaniu określonej klasy dokładności. W tym przypadku, suma mocy pobieranej przez podłączone urządzenia nie może przekroczyć 1 VA.
  • Klasa dokładności (CL): 1 (klasa 1). Oznacza to, że błąd pomiarowy przekładnika nie przekroczy $\pm$1% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Jest to typowa klasa dokładności dla pomiarów rozliczeniowych i ogólnego zastosowania.

Wymiary i montaż

  • Wymiary (przykładowe dla serii SPCT 62/40):
    • Szerokość: około 62 mm
    • Wysokość: około 80.5 mm
    • Głębokość: około 67 mm (niektóre źródła podają 46 mm głębokości montażowej)
  • Średnica wewnętrzna otworu / rozmiar szyny (apertura):
    • Przekładnik jest przystosowany do przepuszczenia przewodu lub szyny o średnicy wewnętrznej 30.5 mm (okrągły otwór)
    • Lub dla szyny płaskiej o wymiarach 40 x 10 mm.
  • Sposób montażu:
    • Na szynie DIN TS35 (z opcjonalnym adapterem montażowym).
    • Montaż panelowy (na śruby).
  • Przyłącze: Zazwyczaj zaciski śrubowe.

Parametry elektryczne i środowiskowe

  • Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych).
  • Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC.
  • Napięcie testowe izolacji: 3 kV AC przez 1 minutę.
  • Klasa izolacji: E (maks. temperatura pracy izolacji 120°C).
  • Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5, co oznacza, że prąd wtórny nie przekroczy pięciokrotności prądu znamionowego w przypadku rozwarcia obwodu wtórnego przy prądzie pierwotnym odpowiadającym wartości znamionowej.
  • Termiczny prąd znamionowy ciągły (Icth): 120% In (przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej).
  • Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę (przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia).
  • Temperatura pracy: 0°C do +50°C.
  • Temperatura przechowywania: -5°C do +50°C.
  • Wilgotność: <95% RH (bez kondensacji).
  • Zgodność: CE, EAC, UKCA, RoHS.

Zastosowanie

Przekładnik SPCT 62/40 100/5A VA 1 CL 1 jest idealny do zastosowań w:

  • Pomiarach prądu w rozdzielnicach niskiego napięcia.
  • Systemach monitoringu energii.
  • Zabezpieczeniach elektrycznych.
  • Automatyce budynkowej i przemysłowej.
  • Wszędzie tam, gdzie konieczny jest bezpieczny i dokładny pomiar prądu w sieciach 100 A.

Jest to wszechstronny i niezawodny element, który jest często spotykany w instalacjach elektrycznych.
