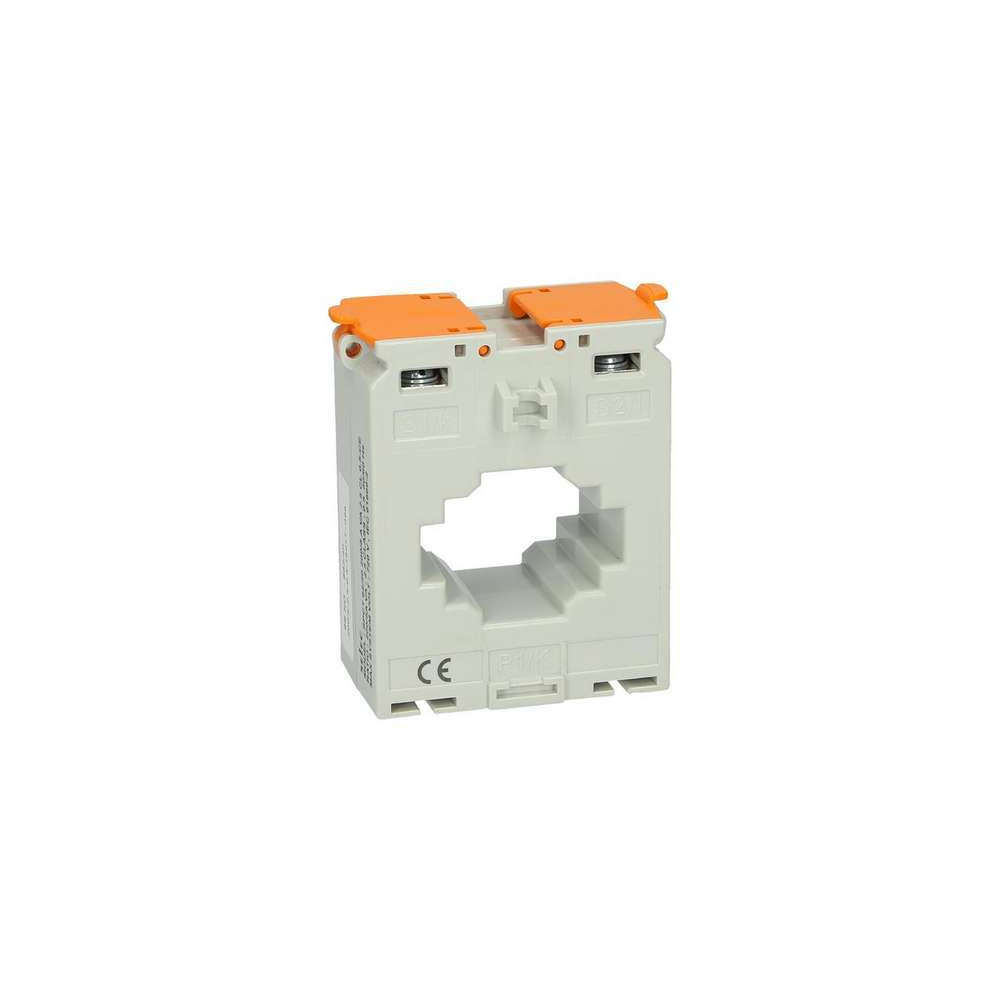

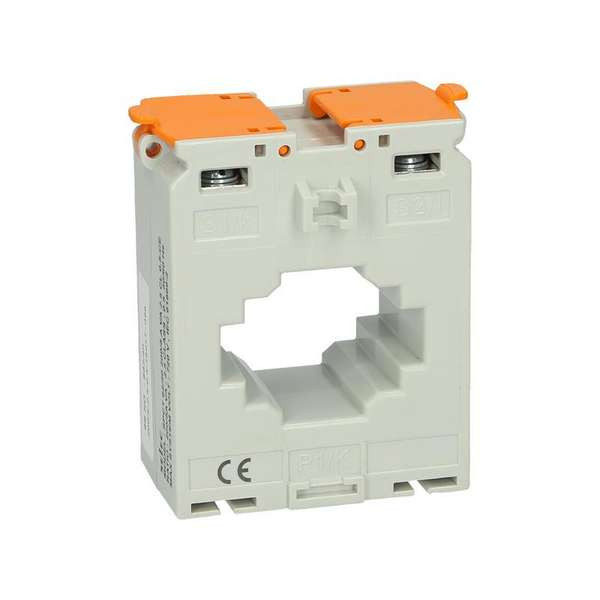

Przekładnik prądowy SPCT 62/40 150/5A VA3 CL1

Przekładnik prądowy SPCT 62/40 150/5A VA3 CL1

Potrzebujesz więcej informacji? Zapytaj o produkt
32,06 zł (Brutto)
26,07 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

Przekładnik SPCT 62/40 150/5A VA 3 CL 1 to kolejny model przekładnika prądowego niskiego napięcia z serii SPCT firmy Selec. Jest to urządzenie przeznaczone do precyzyjnego pomiaru prądu przemiennego, redukujące wysokie wartości prądu do standardowych, bezpiecznych poziomów dla przyrządów pomiarowych.

Oto jego szczegółowe parametry techniczne.

Podstawowe parametry

  • Producent: Selec
  • Seria / Model: SPCT 62/40
  • Prąd pierwotny (In): 150 A (przeznaczony do pomiaru prądu do 150 Amperów w obwodzie głównym).
  • Prąd wtórny (Is): 5 A (oznacza, że przy przepływie 150 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów). Jest to standardowy prąd wtórny dla wielu urządzeń pomiarowych.
  • Moc znamionowa (Burden): 3 VA (Woltoamper). Jest to maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników) przy zachowaniu określonej klasy dokładności. Suma mocy pobieranej przez podłączone urządzenia nie może przekroczyć 3 VA.
  • Klasa dokładności (Class): 1 (klasa 1). Oznacza, że błąd pomiarowy przekładnika nie przekroczy $\pm$1% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Jest to typowa klasa dokładności dla pomiarów ogólnych i rozliczeniowych.

Wymiary i montaż

  • Wymiary (WxHxD): Około 62 mm (szerokość) x 80.5 mm (wysokość) x 67 mm (głębokość).
  • Średnica wewnętrzna otworu / rozmiar szyny (apertura):
    • Przystosowany do przepuszczenia przewodu lub szyny o średnicy wewnętrznej 30.5 mm (okrągły otwór).
    • Możliwość zastosowania dla szyny płaskiej o wymiarach 40 x 10 mm.
  • Sposób montażu:
    • Na szynie DIN TS35 (z opcjonalnym adapterem montażowym).
    • Montaż panelowy (na śruby).
  • Przyłącze: Zazwyczaj zaciski śrubowe.

Parametry elektryczne i środowiskowe

  • Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych).
  • Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC.
  • Napięcie testowe izolacji: 3 kV AC przez 1 minutę.
  • Klasa izolacji: E (maks. temperatura pracy izolacji 120°C).
  • Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5.
  • Termiczny prąd znamionowy ciągły (Icth): 120% In (przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej).
  • Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę (przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia).
  • Temperatura pracy: 0°C do +50°C.
  • Temperatura przechowywania: -5°C do +50°C.
  • Wilgotność: <95% RH (bez kondensacji).
  • Zgodność: CE, EAC, UKCA, RoHS.

Zastosowanie

Ten przekładnik jest idealny do zastosowań w:

  • Pomiarach prądu w rozdzielnicach niskiego napięcia.
  • Systemach monitoringu zużycia energii.
  • Zabezpieczeniach prądowych.
  • Automatyce przemysłowej i budynkowej.

Wyższa moc znamionowa (3 VA) w porównaniu do modeli 1 VA oznacza, że ten przekładnik może obsługiwać nieco większe obciążenia (mierniki, przekaźniki) na swoim obwodzie wtórnym, jednocześnie zachowując klasę dokładności 1.
