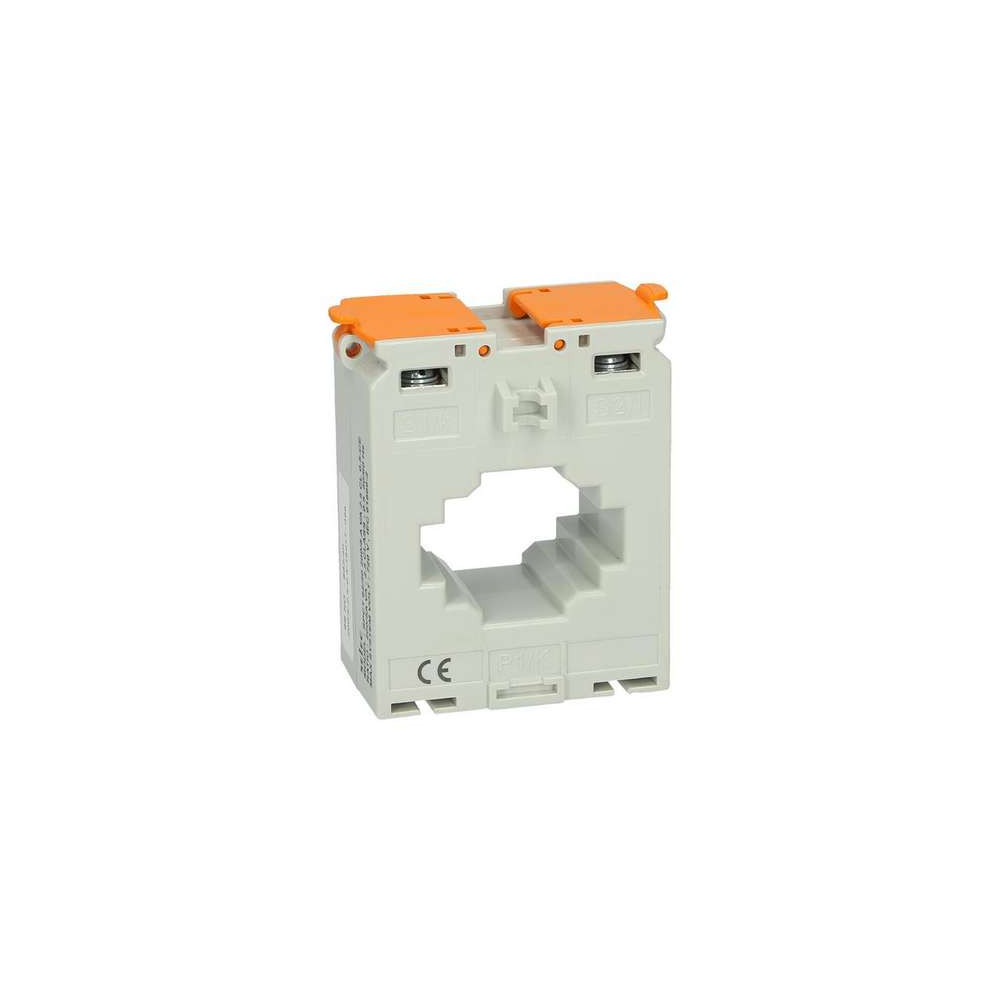

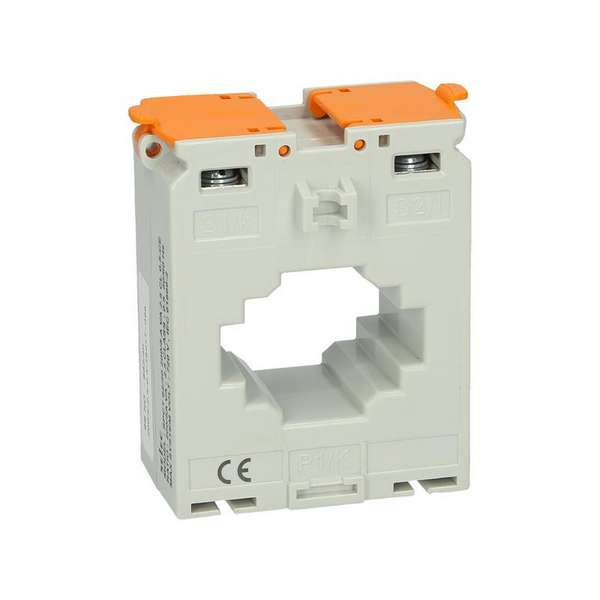

Przekładnik prądowy SPCT 62/40 200/5A VA2,5 CL0,5

Przekładnik prądowy SPCT 62/40 200/5A VA2,5 CL0,5

Potrzebujesz więcej informacji? Zapytaj o produkt
31,29 zł (Brutto)
25,44 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość
Brak na stanie

Przekładnik SPCT 62/40 200/5A VA 2,5 CL 0,5 to zaawansowany przekładnik prądowy niskiego napięcia z serii SPCT firmy Selec. Jest to urządzenie przeznaczone do pomiarów wymagających wyższej dokładności, redukujące wysokie prądy przemienne do standardowych, bezpiecznych poziomów dla przyrządów pomiarowych, takich jak liczniki energii czy precyzyjne mierniki.

Oto jego szczegółowe parametry techniczne:

Podstawowe parametry

  • Producent: Selec
  • Seria / Model: SPCT 62/40
  • Prąd pierwotny (In): 200 A (oznacza, że jest przeznaczony do pomiaru prądu do 200 Amperów w obwodzie głównym).
  • Prąd wtórny (Is): 5 A (oznacza, że przy przepływie 200 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów). Jest to standardowy prąd wtórny dla wielu urządzeń pomiarowych.
  • Moc znamionowa (Burden): 2,5 VA (Woltoamper). Jest to maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników) przy zachowaniu określonej klasy dokładności. Suma mocy pobieranej przez podłączone urządzenia nie może przekroczyć 2,5 VA.
  • Klasa dokładności (Class): 0,5 (klasa 0,5). Jest to wyższa klasa dokładności niż typowa "Klasa 1". Oznacza, że błąd pomiarowy przekładnika nie przekroczy $\pm$0,5% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Przekładniki tej klasy są często stosowane w pomiarach rozliczeniowych i wszędzie tam, gdzie wymagana jest większa precyzja.

Wymiary i montaż

  • Wymiary (WxHxD): Około 62 mm (szerokość) x 80.5 mm (wysokość) x 67 mm (głębokość).
  • Średnica wewnętrzna otworu / rozmiar szyny (apertura):
    • Przystosowany do przepuszczenia przewodu lub szyny o średnicy wewnętrznej 30.5 mm (okrągły otwór).
    • Możliwość zastosowania dla szyny płaskiej o wymiarach 40 x 10 mm.
  • Sposób montażu:
    • Na szynie DIN TS35 (z opcjonalnym adapterem montażowym).
    • Montaż panelowy (na śruby).
  • Przyłącze: Zazwyczaj zaciski śrubowe.

Parametry elektryczne i środowiskowe

  • Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych).
  • Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC.
  • Napięcie testowe izolacji: 3 kV AC przez 1 minutę.
  • Klasa izolacji: E (maks. temperatura pracy izolacji 120°C).
  • Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5.
  • Termiczny prąd znamionowy ciągły (Icth): 120% In (przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej).
  • Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę (przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia).
  • Temperatura pracy: 0°C do +50°C.
  • Temperatura przechowywania: -5°C do +50°C.
  • Wilgotność: <95% RH (bez kondensacji).
  • Zgodność: CE, EAC, UKCA, RoHS.

Zastosowanie

Ten przekładnik jest szczególnie polecany do zastosowań, gdzie wymagana jest wysoka dokładność pomiaru, takich jak:

  • Systemy pomiaru zużycia energii elektrycznej do celów rozliczeniowych.
  • Wyspecjalizowane systemy monitoringu jakości energii.
  • Precyzyjne pomiary w przemyśle i budownictwie.
  • Laboratoria pomiarowe.

Dzięki klasie dokładności 0,5, przekładnik ten zapewnia bardziej precyzyjne odczyty w porównaniu do przekładników klasy 1, co jest kluczowe w wielu zastosowaniach komercyjnych i przemysłowych.
