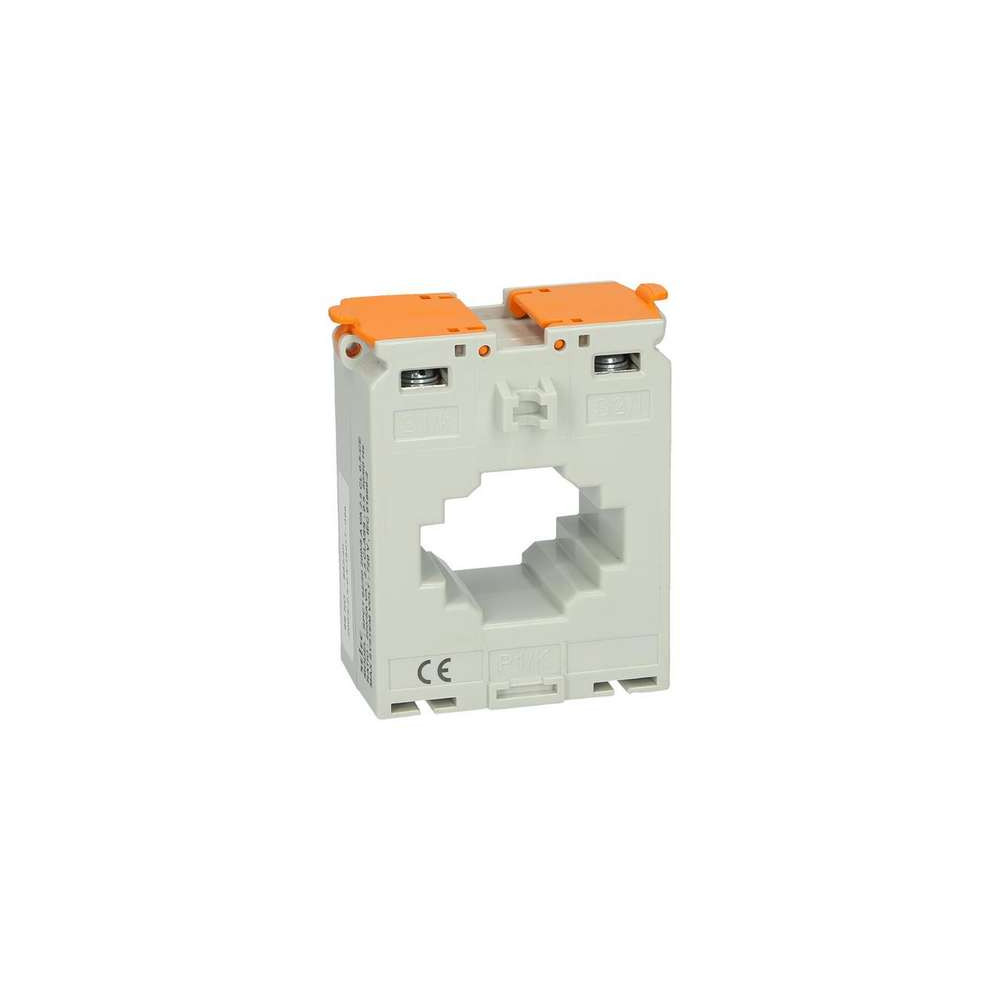

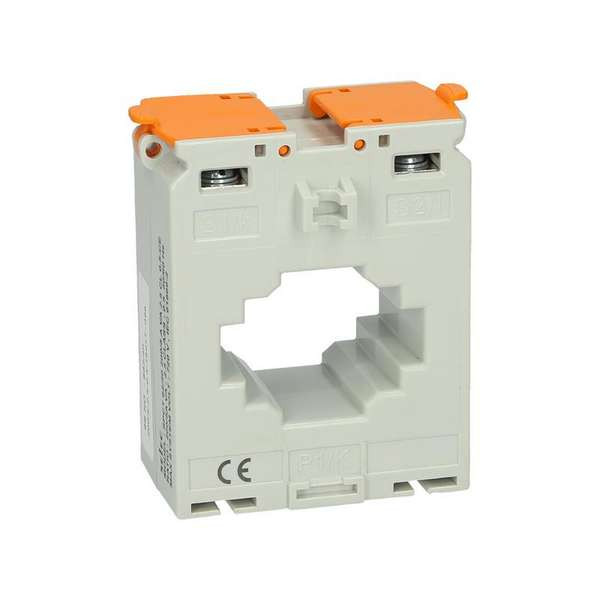

Przekładnik prądowy SPCT 62/40 400/5A VA3,75 CL0,5

Przekładnik prądowy SPCT 62/40 400/5A VA3,75 CL0,5

Potrzebujesz więcej informacji? Zapytaj o produkt
36,59 zł (Brutto)
29,75 zł (netto)

Najniższa cena w ciągu ostatnich 30 dni

Ilość

Przekładnik SPCT 62/40 400/5A VA 3,5 CL 0,5 to wysokiej klasy przekładnik prądowy niskiego napięcia, produkowany przez firmę Selec. Jest to solidne urządzenie, które służy do precyzyjnego pomiaru wysokich prądów przemiennych w instalacjach elektrycznych. Redukuje te prądy do bezpiecznych, standardowych wartości, które mogą być następnie odczytane przez liczniki energii, analizatory sieci czy inne precyzyjne przyrządy pomiarowe.

Poniżej znajdziesz jego szczegółowe parametry techniczne:

Podstawowe parametry

  • Producent: Selec
  • Seria / Model: SPCT 62/40
  • Prąd pierwotny (In): 400 A
    • Oznacza, że jest przeznaczony do pomiaru prądu w obwodzie głównym o wartości do 400 Amperów.
  • Prąd wtórny (Is): 5 A
    • Przy przepływie 400 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów. Jest to standardowy prąd wtórny, kompatybilny z większością urządzeń pomiarowych.
  • Moc znamionowa (Burden): 3,5 VA (Woltoamper)
    • To maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników, liczników) przy zachowaniu określonej klasy dokładności. Suma mocy pobieranej przez te urządzenia nie może przekroczyć 3,5 VA. W niektórych specyfikacjach Selec dla tego modelu pojawia się również 3,75 VA. Wartości te są bardzo zbliżone i oznaczają podobną zdolność do obsługi obciążenia.
  • Klasa dokładności (Class): 0,5
    • Jest to wysoka klasa dokładności, co oznacza, że błąd pomiarowy przekładnika nie przekroczy $\pm$0,5% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Przekładniki tej klasy są często stosowane w pomiarach rozliczeniowych oraz w aplikacjach wymagających bardzo precyzyjnych odczytów.

Wymiary i montaż

  • Wymiary (WxHxD): Około 62 mm (szerokość) x 80.5 mm (wysokość) x 67 mm (głębokość).
  • Średnica wewnętrzna otworu / rozmiar szyny (apertura):
    • Przystosowany do przepuszczenia przewodu okrągłego o średnicy wewnętrznej 30.5 mm.
    • Możliwość zastosowania dla szyny płaskiej o wymiarach 40 x 10 mm.
  • Sposób montażu:
    • Na szynie DIN TS35 (z opcjonalnym adapterem montażowym).
    • Montaż panelowy (na śruby).
  • Przyłącze: Zazwyczaj zaciski śrubowe, zapewniające solidne połączenie.

Parametry elektryczne i środowiskowe

  • Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych).
  • Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC.
  • Napięcie testowe izolacji: 3 kV AC przez 1 minutę.
  • Klasa izolacji: E (maksymalna temperatura pracy izolacji 120°C).
  • Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5.
    • Oznacza to, że prąd wtórny nie przekroczy pięciokrotności prądu znamionowego w przypadku rozwarcia obwodu wtórnego przy prądzie pierwotnym odpowiadającym wartości znamionowej.
  • Termiczny prąd znamionowy ciągły (Icth): 120% In
    • Przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej.
  • Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę
    • Przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia.
  • Temperatura pracy: 0°C do +50°C.
  • Temperatura przechowywania: -5°C do +50°C.
  • Wilgotność: <95% RH (bez kondensacji).
  • Zgodność: CE, EAC, UKCA, RoHS.

Zastosowanie

Ten przekładnik jest szczególnie polecany do zastosowań, gdzie wymagana jest bardzo wysoka dokładność pomiaru i obsługa prądów o wartości do 400A, takich jak:

  • Systemy pomiaru zużycia energii elektrycznej do celów rozliczeniowych.
  • Zaawansowane systemy monitoringu jakości energii i zarządzania energią.
  • Precyzyjne pomiary w przemyśle i budownictwie, np. w głównych rozdzielnicach.
  • Laboratoria pomiarowe i systemy testowe.

Dzięki wysokiej klasie dokładności 0,5 i zdolności do obsługi stosunkowo dużych obciążeń (3,5 VA), przekładnik ten zapewnia wiarygodne i precyzyjne dane pomiarowe.

SELEC-SPCT62-40-400-5A
