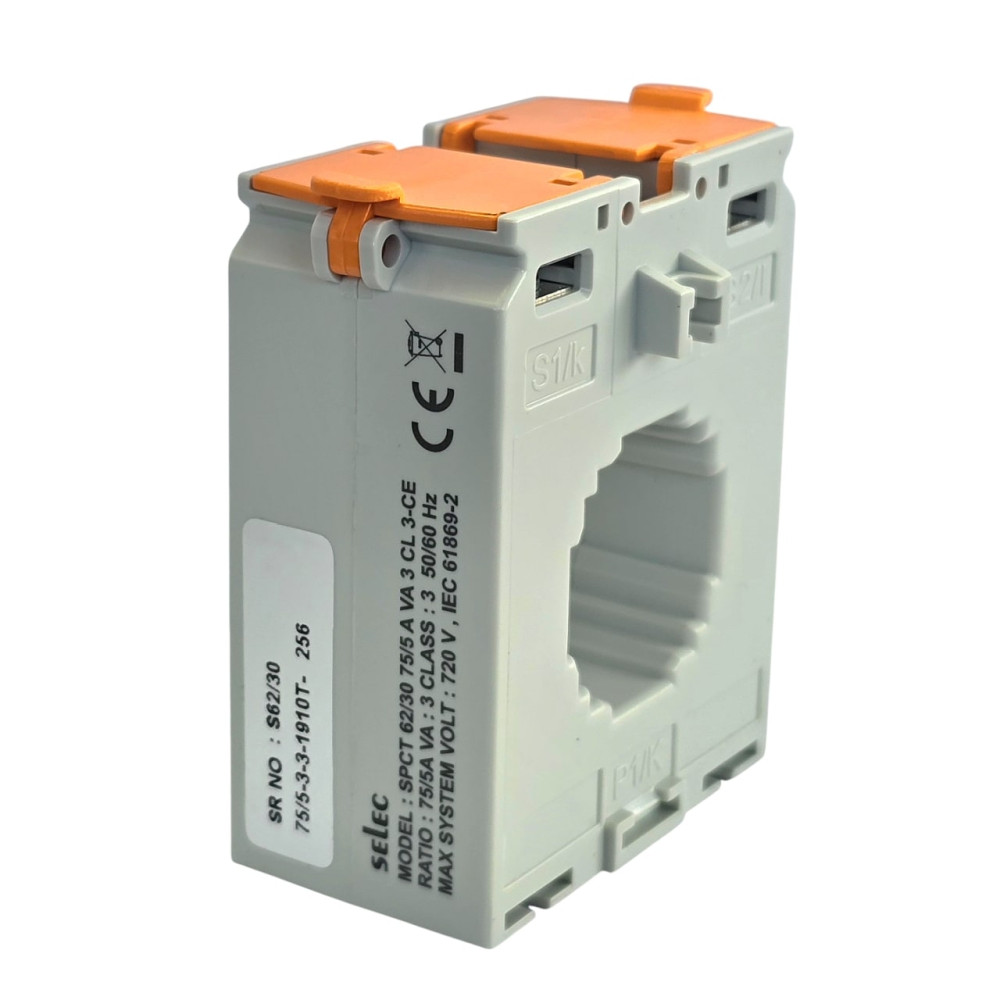

Przekładnik SPCT 62/30 75/5A VA3 CL 3-CE

Przekładnik prądowy SPCT 62/30 75/5A VA3 CL 3-CE to niskonapięciowy przekładnik prądowy, który służy do pomiaru dużych prądów za pomocą mierników o mniejszych zakresach pomiarowych.

Oto szczegółowe dane techniczne, bazując na dostępnych informacjach:

• Typ przekładnika: Prądowy, jednofazowy

• Producent: SELEC

• Prąd pierwotny (In): 75 A

• Prąd wtórny (Is): 5 A

• Przekładnia: 75/5 A

• Moc znamionowa (VA): 3 VA (różne źródła podają 1 VA lub 3 VA, co może zależeć od konkretnej serii lub dostawcy. Wiele źródeł wskazuje 3VA)

• Klasa dokładności: 3 (oznacza błąd pomiarowy do 3% przy znamionowej mocy)

• Średnica wewnętrzna otworu (przepustu): 30,5 mm (umożliwia przepuszczenie przewodu lub szyny)

• Rozmiar szyny płaskiej: 30x10 mm (lub 40x10 mm dla niektórych modeli z tej serii, ale dla 62/30 30x10 mm jest bardziej prawdopodobne)

• Częstotliwość znamionowa: 50 - 60 Hz

• Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC

• Temperatura pracy: 0°C do +50°C

• Temperatura przechowywania: -5°C do +50°C

• Wilgotność: <95% RH (bez kondensacji)

• Obudowa: Wykonana z tworzywa poliwęglanowego, o wysokiej odporności mechanicznej, zgrzewana ultradźwiękowo, trudno zapalna i samogasnąca wg UL94V0.

• Montaż:

  • Na szynie (z opcjonalnym adapterem montażowym na szynę DIN TS35)

  • Montaż do płyty ( na śruby )

• Przyłącze: Zaciski śrubowe

• Zgodność: CE, PN-EN61869-2

Dodatkowe cechy:

• Kompaktowe wymiary.

• Osłona zacisków wtórnych.

• Uchwyty montażowe w zestawie.

• Do zastosowań wnętrzowych.

Ważne uwagi:

• Symbol "VA3" odnosi się do mocy znamionowej 3 VA.

• Symbol "CL 3" oznacza klasę dokładności 3.

• "CE" oznacza zgodność z normami europejskimi.

W przypadku potrzeby bardzo precyzyjnych danych, zawsze zaleca się sprawdzenie oficjalnej karty katalogowej (datasheet) od producenta (Selec) lub dostawcy (np. ASTAT, TME, Automation24), gdyż mogą istnieć minimalne różnice w specyfikacji w zależności od partii produkcyjnej lub konkretnej wersji produktu.
