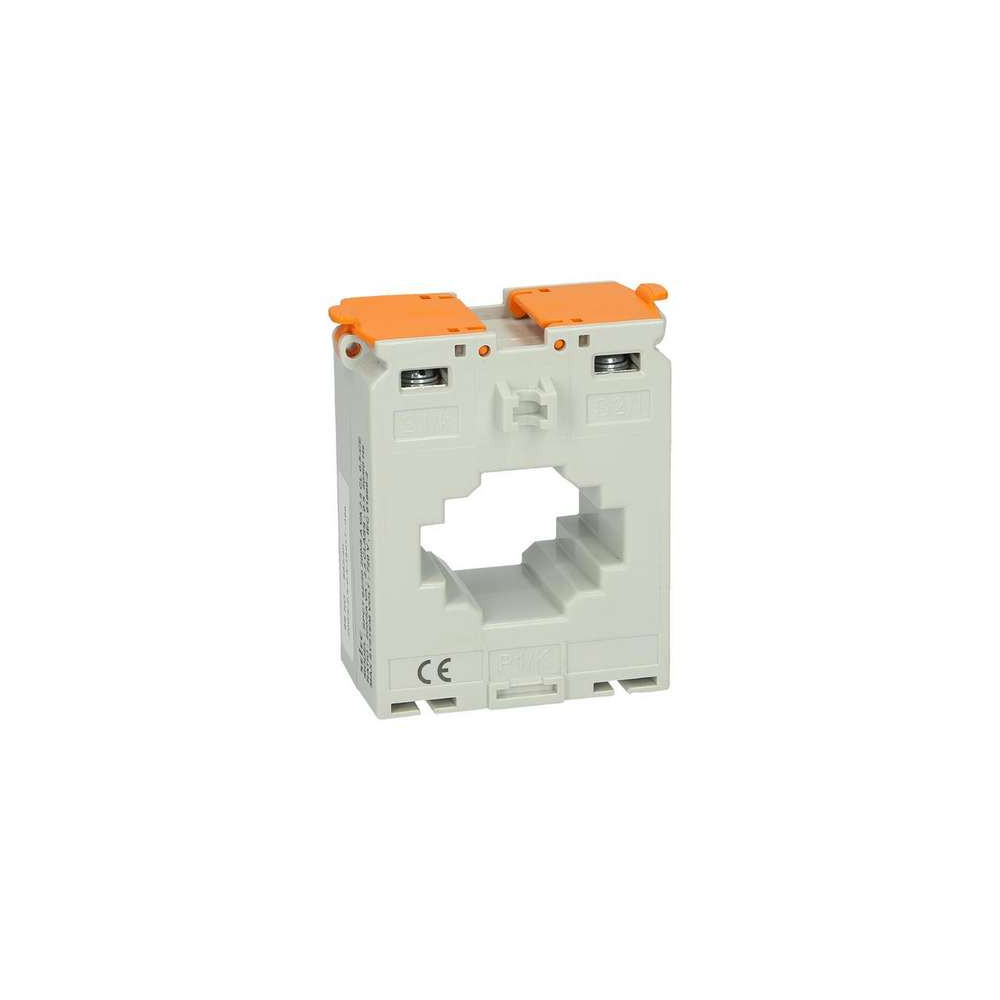

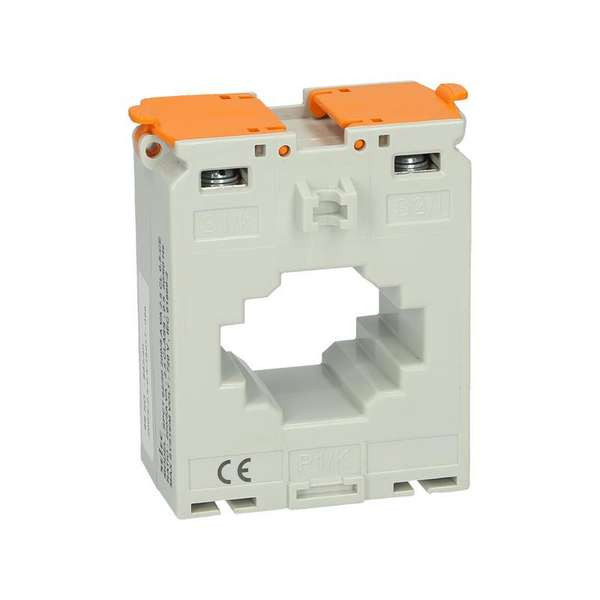

Przekładnik SPCT 62/40 125/5 A VA 1 CL 1

Przekładnik SPCT 62/40 125/5A VA 1 CL 1 to przekładnik prądowy niskiego napięcia z serii SPCT firmy Selec, zaprojektowany do precyzyjnego pomiaru prądu przemiennego. Podobnie jak inne modele z tej serii, służy do transformacji dużych prądów sieciowych na mniejsze, standardowe wartości, bezpieczne dla podłączonych urządzeń pomiarowych i zabezpieczających.

Oto jego szczegółowe parametry techniczne:

Podstawowe parametry

• Producent: Selec
• Seria / Model: SPCT 62/40
• Prąd pierwotny (In): 125 A (przeznaczony do pomiaru prądu do 125 Amperów w obwodzie głównym).
• Prąd wtórny (Is): 5 A (oznacza, że przy przepływie 125 A w obwodzie pierwotnym, na wyjściu przekładnika pojawi się prąd 5 Amperów). Jest to standardowy prąd wtórny.
• Moc znamionowa (Burden): 1 VA (Woltoamper). Jest to maksymalna moc pozorna, jaką przekładnik może dostarczyć do podłączonych odbiorników (np. mierników) przy zachowaniu określonej klasy dokładności. Suma mocy pobieranej przez podłączone urządzenia nie może przekroczyć 1 VA.
• Klasa dokładności (Class): 1 (klasa 1). Oznacza, że błąd pomiarowy przekładnika nie przekroczy $\pm$1% znamionowego prądu pierwotnego w zakresie od 5% do 120% jego wartości znamionowej. Jest to typowa klasa dokładności dla pomiarów ogólnych i rozliczeniowych.

Wymiary i montaż

• Wymiary (WxHxD): Około 62 mm (szerokość) x 80.5 mm (wysokość) x 46-67 mm (głębokość).
• Średnica wewnętrzna otworu / rozmiar szyny (apertura):
  • Przystosowany do przepuszczenia przewodu lub szyny o średnicy wewnętrznej 30.5 mm (okrągły otwór).
  • Możliwość zastosowania dla szyny płaskiej o wymiarach 40 x 10 mm.
• Sposób montażu:
  • Na szynie DIN TS35 (z opcjonalnym adapterem montażowym).
  • Montaż panelowy (na śruby).
• Przyłącze: Zazwyczaj zaciski śrubowe.

Parametry elektryczne i środowiskowe

• Częstotliwość znamionowa: 50 - 60 Hz (standardowa dla sieci energetycznych).
• Napięcie znamionowe izolacji (Um): Maksymalnie 720 V AC.
• Napięcie testowe izolacji: 3 kV AC przez 1 minutę.
• Klasa izolacji: E (maks. temperatura pracy izolacji 120°C).
• Współczynnik bezpieczeństwa przyrządu (FS): Zazwyczaj FS<5.
• Termiczny prąd znamionowy ciągły (Icth): 120% In (przekładnik może pracować ciągle z prądem pierwotnym do 120% wartości znamionowej).
• Termiczny prąd zwarciowy (Ith): Ith = 60 x In przez 1 sekundę (przekładnik wytrzyma 60-krotność prądu znamionowego przez 1 sekundę w warunkach zwarcia).
• Temperatura pracy: 0°C do +50°C.
• Temperatura przechowywania: -5°C do +50°C.
• Wilgotność: <95% RH (bez kondensacji).
• Zgodność: CE, EAC, UKCA, RoHS.

Zastosowanie

Ten przekładnik jest odpowiedni do precyzyjnych pomiarów prądu w wielu aplikacjach, takich jak:

• Pomiar prądu w rozdzielnicach niskiego napięcia.
• Systemy monitoringu zużycia energii.
• Zabezpieczenia prądowe.
• Automatyka przemysłowa i budynkowa.

Warto pamiętać, aby zawsze dobrać przekładnik o odpowiedniej mocy znamionowej i klasie dokładności do obciążenia podłączonych przyrządów pomiarowych, aby zapewnić prawidłową pracę i dokładność pomiarów.
