Przetwornik E83-2050 ( 5...50A / 4-20mA )

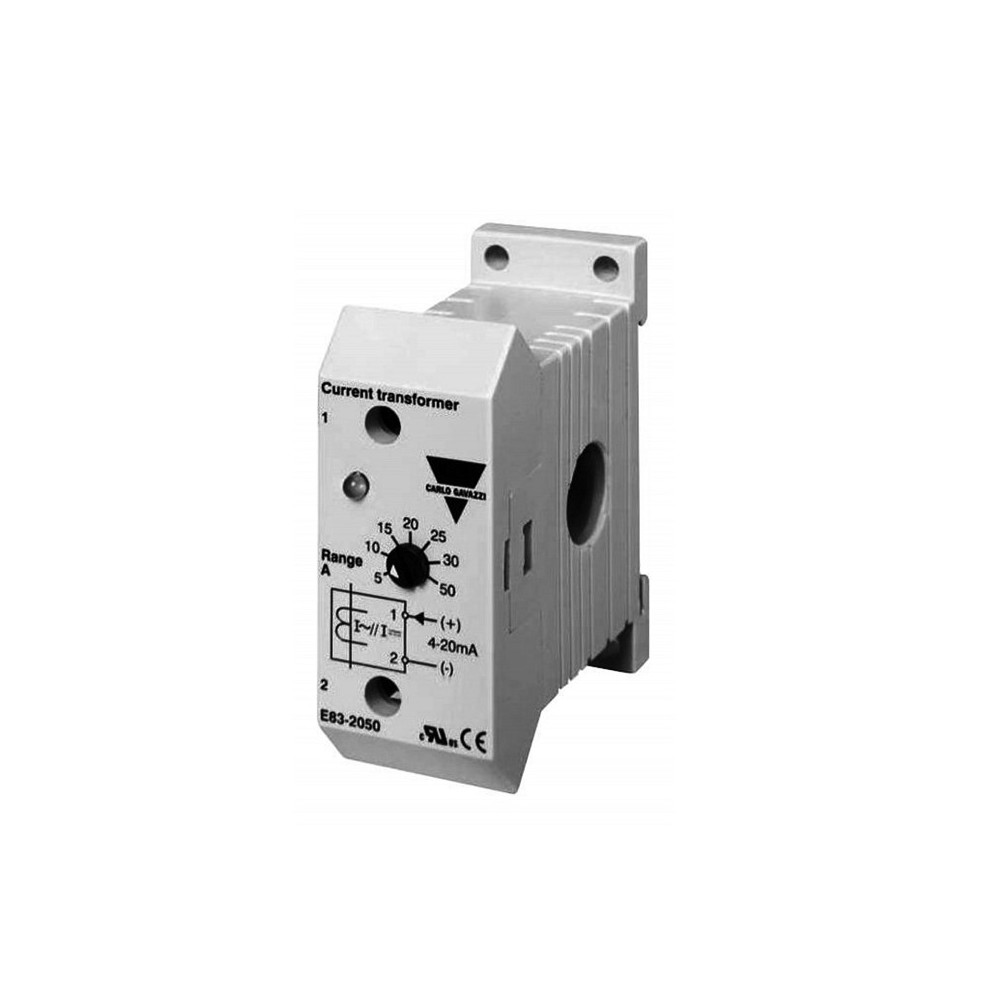

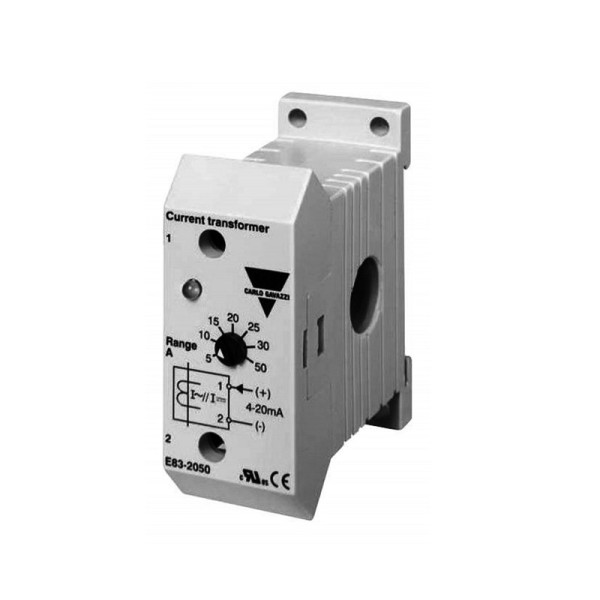

Przetwornik E83-2050 firmy Carlo Gavazzi jest przekładnikiem prądowym przeznaczonym do pomiaru prądu przemiennego (AC) i przekształcenia go na standardowy sygnał analogowy prądowy w zakresie 4-20 mA DC. Jest to kompaktowe urządzenie przeznaczone do montażu na szynie DIN.

Podstawowe dane techniczne przetwornika E83-2050:

• Producent: Carlo Gavazzi
• Typ: Przekładnik prądowy z wyjściem analogowym
• Zakresy prądowe wejściowe: Posiada 7 przełączanych zakresów pomiarowych:
  • 0-5 A AC
  • 0-10 A AC
  • 0-15 A AC
  • 0-20 A AC
  • 0-25 A AC
  • 0-30 A AC
  • 0-50 A AC
• Prąd wyjściowy: 4-20 mA DC (liniowo proporcjonalny do zmierzonego prądu wejściowego)
• Zasilanie (pętli prądowej): 10-40 V DC
• Zakres częstotliwości: 40 Hz do 1 kHz
• Średnica otworu na przewód: 12 mm
• Dokładność: Zazwyczaj +/- 2% przy 50 Hz (należy sprawdzić dokładną specyfikację w karcie katalogowej)
• Temperatura pracy: -20°C do +50°C
• Stopień ochrony: IP20
• Montaż: Na szynie DIN

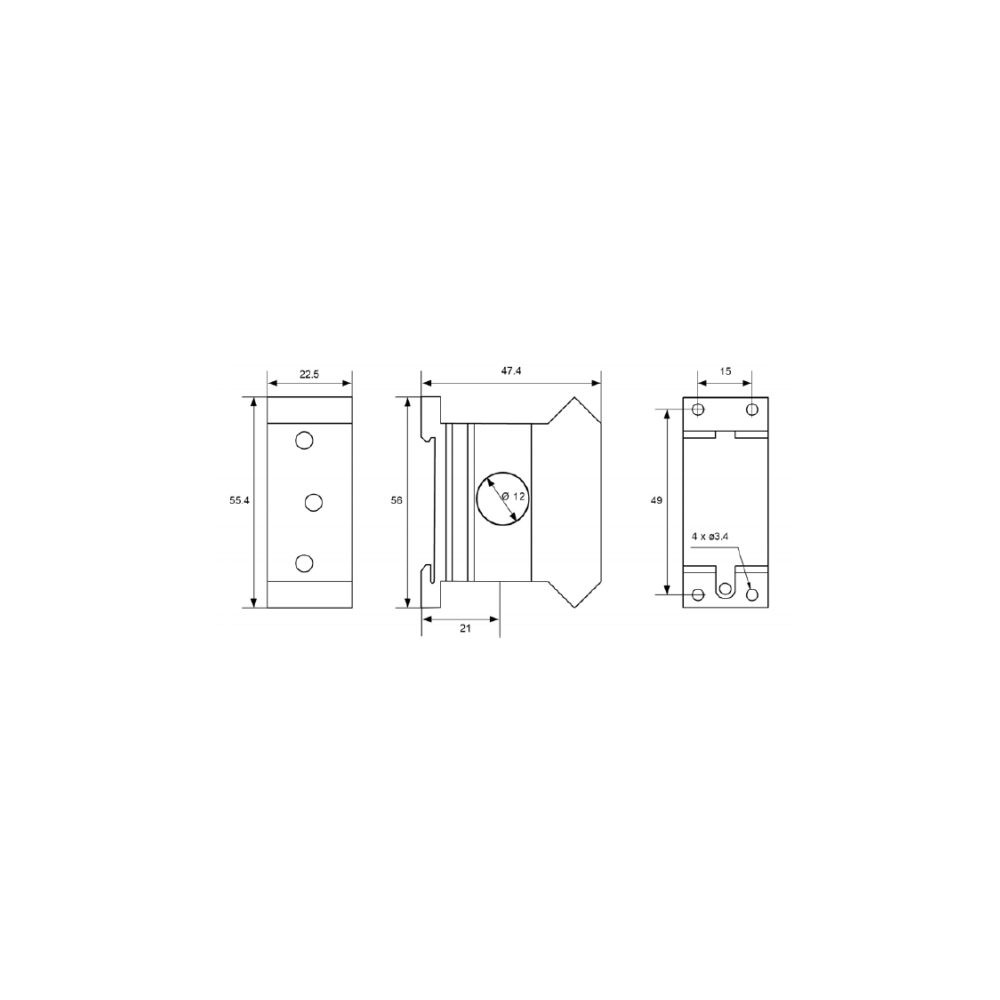

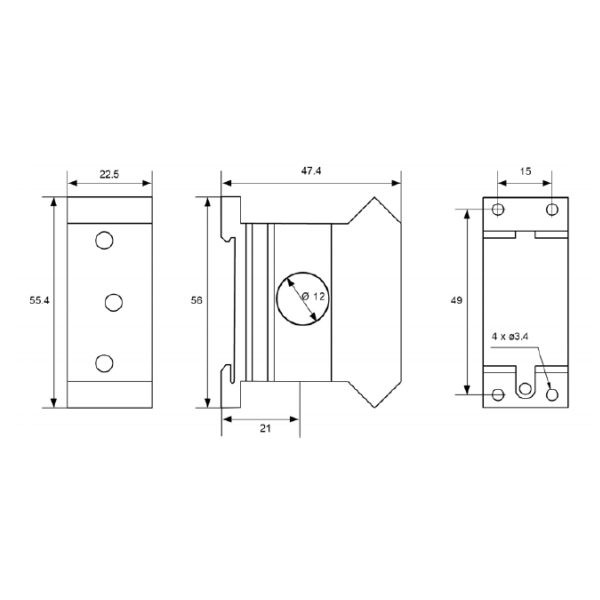

• Wymiary: 22.5 x 56 x 49 mm (szerokość x wysokość x głębokość)

Opis i zastosowanie:

Przetwornik E83-2050 służy do monitorowania prądu przemiennego w różnych aplikacjach. Dzięki standardowemu wyjściu 4-20 mA, jest łatwy do podłączenia do różnych urządzeń sterujących i pomiarowych, takich jak:

• Sterowniki PLC (Programowalny Sterownik Logiczny): Do monitorowania i sterowania procesami przemysłowymi na podstawie zmierzonego prądu.
• Systemy akwizycji danych: Do rejestrowania i analizowania zużycia prądu.
• Mierniki i wskaźniki analogowe: Do wizualizacji wartości prądu.
• Przekaźniki nadzorcze: W połączeniu z przekaźnikami, np. Carlo Gavazzi DIB01, PIB01, DIC01 lub PIC01, może służyć do monitorowania przekroczeń ustawionych progów prądowych i generowania alarmów.

Cechy charakterystyczne:

• Kompaktowa budowa: Zajmuje niewiele miejsca w szafie sterowniczej.
• Łatwy montaż: Montaż na standardowej szynie DIN.
• Wiele zakresów pomiarowych: Możliwość dostosowania do różnych wartości prądu za pomocą przełącznika.
• Standardowe wyjście analogowe: Kompatybilność z wieloma urządzeniami.
• Możliwość wielokrotnego przeciągnięcia przewodu: W przypadku pomiaru mniejszych prądów, przewleczenie przewodu przez otwór więcej niż jeden raz zwiększa czułość pomiaru (np. 5-krotne przewleczenie przy prądzie 1 A AC da odczyt odpowiadający 5 A AC).

Podsumowując, przetwornik E83-2050 jest wszechstronnym i łatwym w użyciu urządzeniem do pomiaru prądu AC i przekształcenia go na standardowy sygnał analogowy, co czyni go przydatnym w wielu aplikacjach przemysłowych i systemach monitoringu.

Zawsze zaleca się zapoznanie z kartą katalogową producenta (datasheet) dla konkretnego modelu E83-2050, aby uzyskać najbardziej szczegółowe i aktualne dane techniczne oraz informacje o zastosowaniu.
