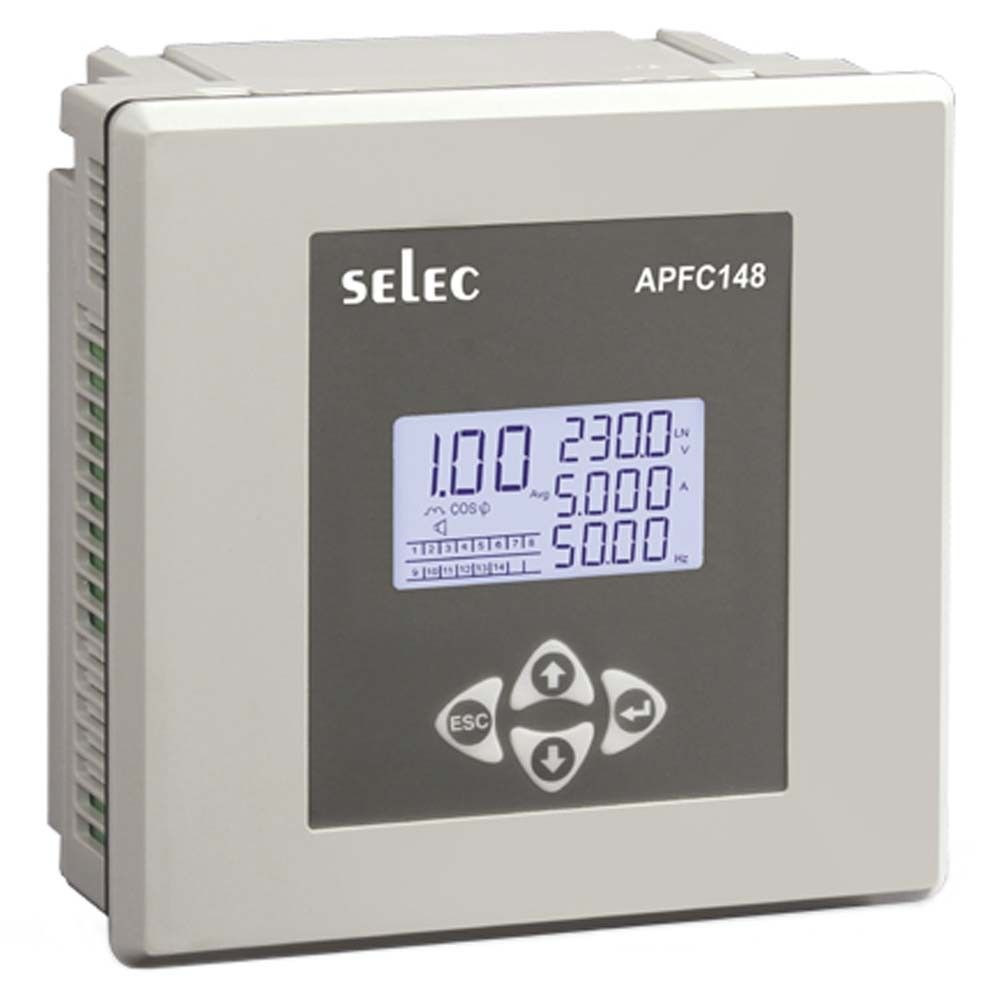

Regulator mocy biernej Selec APFC148 to zaawansowane urządzenie służące do automatycznej korekcji współczynnika mocy w instalacjach elektrycznych. Poniżej przedstawiono jego kluczowe dane techniczne:

Wyświetlacz i Interfejs:

• Typ wyświetlacza: LCD z podwójnym podświetleniem (dwukolorowym)
• Konfiguracja wyświetlacza: 3 linie po 4 cyfry do wyświetlania parametrów elektrycznych
• Wbudowany miernik: VAF (napięcie, prąd, częstotliwość)
• Komunikacja: Modbus RTU (interfejs RS485), dostępny tylko dla wersji z 12 wyjściami przekaźnikowymi.

Wejścia:

• Typy wejść: 3-fazowe 4-przewodowe, 3-fazowe 3-przewodowe, 2-fazowe 2-przewodowe, 1-fazowe 2-przewodowe
• Napięcie wejściowe znamionowe:
  • 11 do 300 V AC (L-N)
  • 50 do 520 V AC (L-L)
• Prąd wejściowy znamionowy: Nominalnie 5 A AC (Min. 11 mA, Maks. 6 A)
• Częstotliwość: 45-65 Hz
• Obciążenie: 20 mOhm
• Przekładnik prądowy (CT):
  • Pierwotny: 1/5 A do 9999 A (programowalny)
  • Wtórny: 1 A lub 5 A (programowalny)
• Przekładnik napięciowy (PT):
  • Pierwotny: 100 V do 500 kV AC (programowalny)
  • Wtórny: 100 V do 500 V AC (programowalny)

Dokładność pomiaru:

• Współczynnik mocy: ±0.01
• Napięcie (L-N/L-L), Prąd: ±0.5% pełnego zakresu
• Częstotliwość: ±0.1% pełnego zakresu (dla L-N>20V, L-L>35V)
• Moc (kW, kVA, kVAr), Energia (kWh, kVAh, kVArh): Klasa 1

Wyjścia:

• Liczba stopni (przekaźników): 8, 12 lub 14* (opcja 14 stopni wykorzystuje wyjścia wentylatora i alarmu jako dodatkowe stopnie sterowania PF)
• Styki przekaźników: NO (normalnie otwarty), jeden wspólny punkt, max. bezpiecznik 6A
• Obciążalność styku przekaźnika: 5 A @ 250 V AC

Zasilanie pomocnicze:

• Zakres napięcia wejściowego: 90 do 550 V AC
• Pobór mocy: Maks. 15 VA
• Częstotliwość: 50-60 Hz

Sterowanie:

• Docelowy współczynnik mocy: 0.8 lag (indukcyjny) do 0.8 lead (pojemnościowy)
• Program przełączania: Automatyczny/Liniowy/Rotacyjny
• Czułość sterowania: 55% do 100% (programowalne)
• Czas załączenia stopnia (Step Time): 1 do 999 sekund
• Czas rozładowania (Discharge Time): 1 do 9999 sekund
• Tryb sterowania: Automatyczny/Ręczny
• Auto-inicjalizacja: Tak/Nie

Funkcje dodatkowe:

• Wykrywanie harmonicznych: Pomiar harmonicznych do 31. rzędu
• Czujnik temperatury: Wejście dla czujnika NTC (do monitorowania temperatury w szafie rozdzielczej)
• Wyjście wentylatora: Sterowanie wentylatorem (ON/OFF/sterowane temperaturą)
• Wskaźniki alarmowe: Przekompensowanie, niedokompensowanie, błąd polaryzacji CT, błąd nadmiernej temperatury, brak napięcia, nadnapięcie, podnapięcie, brak prądu, błąd stopnia.
• Podwójne zabezpieczenie hasłem: Tak

Warunki środowiskowe:

• Temperatura pracy: 0°C do 60°C
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność otoczenia: Do 95% RH bez kondensacji wilgoci

Cechy mechaniczne:

• Montaż: Panelowy
• Wymiary (ramka): 144 x 144 mm
• Głębokość: Ok. 50-55 mm
• Waga: Ok. 450-500 g (w zależności od wersji)

Regulator APFC148 jest szeroko stosowany w przemyśle i obiektach komercyjnych do optymalizacji współczynnika mocy, co przekłada się na niższe rachunki za energię i stabilniejszą pracę sieci elektrycznej.
