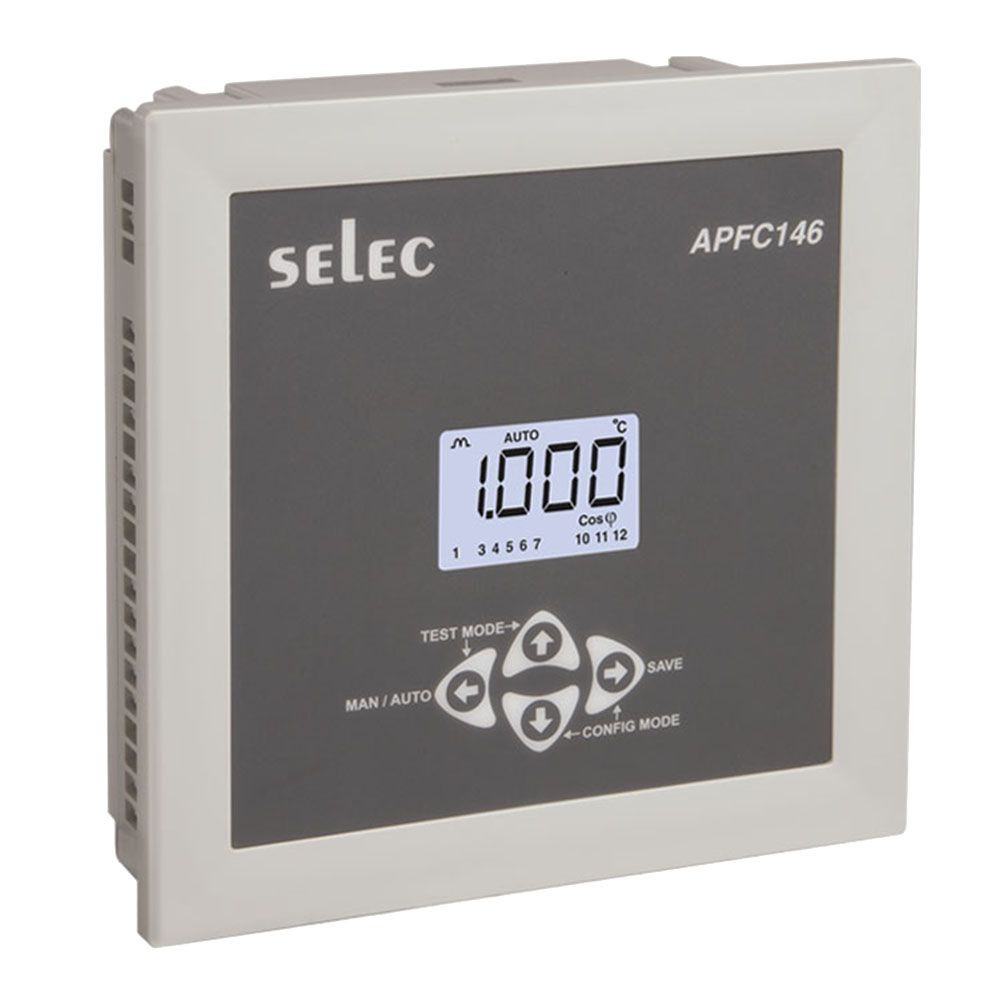

Regulator mocy biernej APFC146-112-90/550V-CE

Regulator mocy biernej APFC146 jest produktem firmy Selec i służy do automatycznej kompensacji mocy biernej w systemach zasilania. Poniżej przedstawiono jego główne dane techniczne:

Podstawowe cechy i funkcje:

• Typ: Automatyczny regulator współczynnika mocy (APFC - Automatic Power Factor Controller)
• Producent: Selec
• Ilość stopni: Dostępny w wersjach z 12 (APFC146-112-90/550V-CE) lub 14 stopniami (gdzie wyjścia wentylatora i alarmu mogą być użyte jako dodatkowe stopnie).
• Typ wyświetlacza: LCD z podświetleniem dwukolorowym (3 linie, 4 cyfry do wyświetlania parametrów elektrycznych).
• Tryb pracy: Automatyczny i manualny.
• Kompensacja CT: Automatyczna korekcja odwrócenia przekładnika prądowego (CT).
• Praca czterokwadratowa: Obsługuje zarówno moc bierną indukcyjną, jak i pojemnościową.

Parametry elektryczne:

• Napięcie zasilania (pomiarowe i pomocnicze): Szeroki zakres od 90 do 550 V AC (50/60 Hz).
• Prąd wejściowy (z przekładnika prądowego):
  • Znamionowy prąd wejściowy: 5A AC (min. 50mA, max. 6A).
  • Programowalny pierwotny CT: od 1/5A do 9999A.
  • Programowalny wtórny CT: 1A lub 5A.
• Pomiar napięcia:
  • Napięcie wejściowe znamionowe: 50 do 520 VAC (L2-L3).
  • Programowalne pierwotne PT: 100V do 500kV AC.
  • Programowalne wtórne PT: 100V do 500V AC.
• Zakres regulacji PF (współczynnika mocy): od 0.800 (indukcyjny) do -0.800 (pojemnościowy).
• Dokładność:
  • Współczynnik mocy: ±0.01
  • Napięcie (L-N/L-L), Prąd: ±0.5% pełnego zakresu
  • Częstotliwość (dla L-N>20V, L-L>35V): ±0.1% pełnego zakresu
  • Moc (kW, kVA, kVAr), Energia (kWh, kVAh, kVArh): Klasa 1
  • Temperatura: ±3°C pełnego zakresu
• Pobór mocy: Maks. 15 VA.

Parametry programowalne:

• Czas załączania stopni (Step time): od 1s do 999s (domyślnie 15s).
• Czas rozładowania (Discharge Time): od 1s do 999s (domyślnie 40s).
• Histereza:
  • Napięcia: 1 do 10%
  • Współczynnika mocy: 1 do 5%
• Wyjścia: Wyjścia przekaźnikowe dla sterowania stopniami kondensatorów, wyjście alarmowe, wyjście wentylatora.
• Tryb alarmowy: Niskie napięcie, wysokie napięcie, błąd polaryzacji CT, niedokompensacja, przekompensowanie.

Warunki środowiskowe i mechaniczne:

• Wymiary ramki (bezel size): 144 x 144 mm
• Wymiary (WxHxD): 144 x 144 x 55 mm
• Montaż: Na panelu
• Waga: 540 g (około 600 g brutto w opakowaniu).
• Temperatura pracy: 0°C do 60°C.
• Stopień ochrony: IP20 (zgodnie z niektórymi źródłami, inne podają brak, co może sugerować, że jest to element do zabudowy w panelu).

Komunikacja:

• Protokół: Modbus RTU (przez interfejs RS485), dostępny w niektórych wariantach modelu (np. APFC148-312-90/550V-CE).

Certyfikaty:

• CE, RoHS, UKCA, EAC.

Regulator APFC146 jest przeznaczony do zastosowań w panelach sterowania elektrycznych, systemach automatyki przemysłowej i jednostkach dystrybucji energii, gdzie efektywne zarządzanie mocą bierną jest kluczowe dla poprawy efektywności energetycznej i redukcji kar za niską wartość współczynnika mocy.
