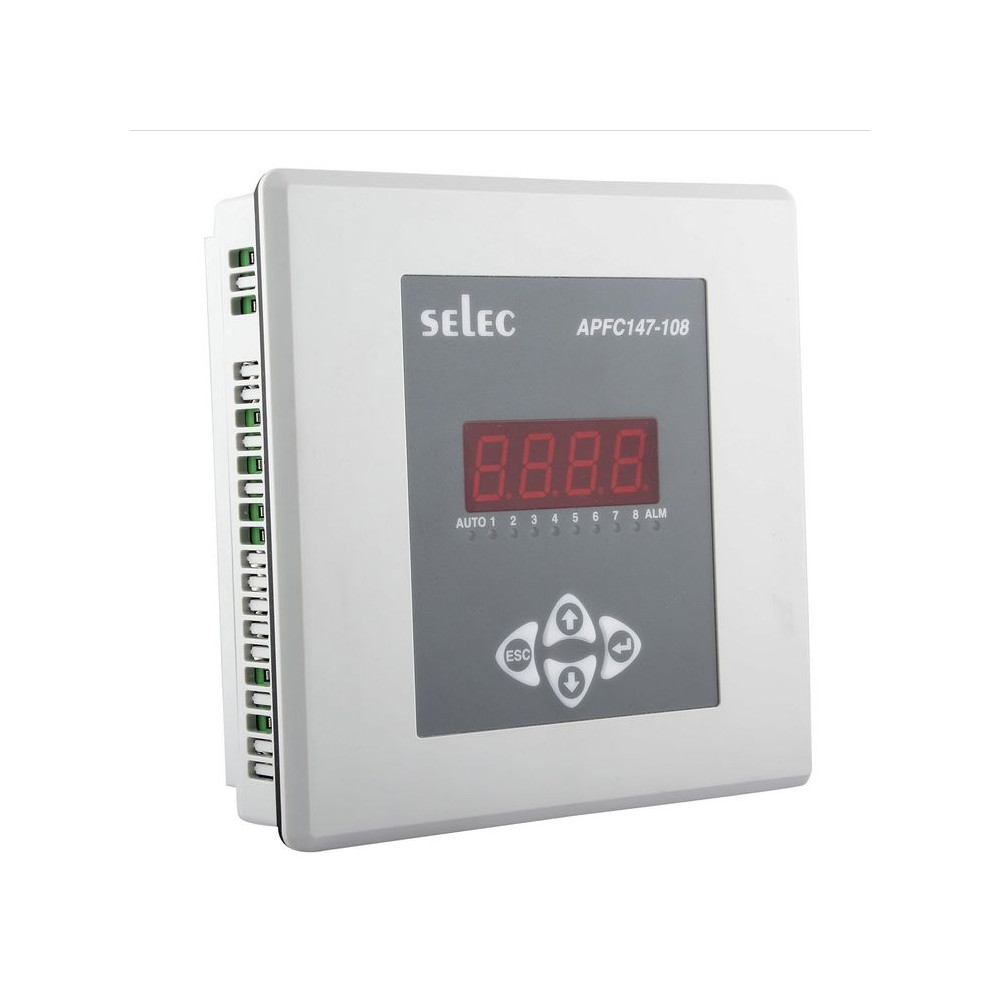

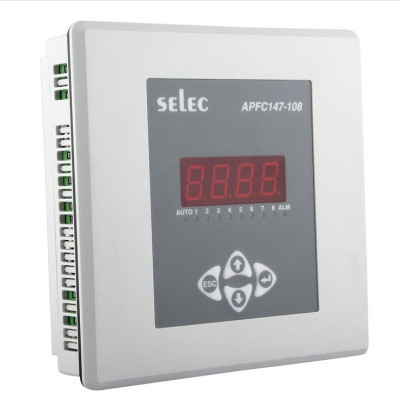

Regulator mocy biernej APFC147-108-90/550V-CE

Regulator mocy biernej Selec APFC147 to automatyczny kontroler współczynnika mocy, zaprojektowany do efektywnego zarządzania mocą bierną w systemach jedno- i trójfazowych. Poniżej przedstawiono jego główne dane techniczne:

Dane ogólne i wyświetlacz:

• Producent: Selec
• Typ: Regulator współczynnika mocy (APFC - Automatic Power Factor Controller)
• Montaż: Panelowy
• Typ wyświetlacza: 7-segmentowy LED
• Konfiguracja wyświetlacza: 1 linia, 4 cyfry (do wyświetlania współczynnika mocy)
• Parametry wyświetlane: Współczynnik mocy, alarmy

Pomiary i wejścia:

• Typ wejścia: 1-fazowe 2-przewodowe (1Ø-2W), 2-fazowe 2-przewodowe (2Ø-2W)
• Zakres mierzonego współczynnika mocy: od 0.8 indukcyjny do 0.8 pojemnościowy (niektóre źródła podają -1.00 do 1.00)
• Dokładność pomiaru współczynnika mocy: ±0.01
• Napięcie wejściowe (pomiarowe):
  • 40-300V AC (L-N)
  • 50-530V AC (L-L)
• Prąd wejściowy (pomiarowy):
  • Nominalny: 5A AC (Min. 50mA, Max. 6A)
  • Zakres pomiaru: 0.005-1.2 In
• Obciążalność toru prądowego: <0.5 VA
• Częstotliwość: 45-65 Hz

Sterowanie i wyjścia:

• Liczba stopni (wyjść przekaźnikowych): Dostępne w wariantach 8 lub 12 stopni
• Styki przekaźnikowe: NO (normalnie otwarte), jeden wspólny punkt, Max. bezpiecznik 6A
• Obciążalność styku przekaźnika: 5A @ 250V AC (max.)
• Docelowy współczynnik mocy (Target PF): 0.8 indukcyjny do -0.8 pojemnościowy (konfigurowalny)
• Czułość sterowania: 55% do 100%
• Czas załączenia (Step time): 5 do 240 sekund (programowalny)
• Czas rozładowania (Discharge time): 5 do 999 sekund (programowalny)
• Program przełączania: Automatyczny / Liniowy / Rotacyjny
• Tryb sterowania: Automatyczny / Manualny
• Auto inicjalizacja: Tak/Nie

Zasilanie pomocnicze:

• Zakres napięcia zasilania: 90-550V AC/DC
• Pobór mocy: max. 15VA (niektóre źródła podają 20VA max.)
• Częstotliwość zasilania: 50-60 Hz

Alarmy i zabezpieczenia:

• Alarmy (wskazania na wyświetlaczu):
  • Przepięcie (Over Voltage): 256-264V (L-N), 540-570V (L-L)
  • Podnapięcie (Under Voltage): 195-204V (L-N), 380-480V (L-L)
  • Niedokompensacja (Under Compensate)
  • Nadkompensacja (Over Compensate)
  • Błąd polaryzacji przekładnika prądowego (CT Polarity Error)
  • Brak prądu (Current Absent indication)
• Wyjście alarmowe: Programowalne wyjście alarmowe

Parametry środowiskowe i mechaniczne:

• Wymiary (ramka czołowa): 144 x 144 mm
• Wymiary (głębokość): około 50-55 mm
• Montaż: Panelowy
• Waga: ok. 400 g (dla wersji 8-stopniowej), 420 g (dla wersji 12-stopniowej)
• Temperatura pracy: 0°C do 60°C
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność: 0% do 95% RH (bez kondensacji)
• Stopień ochrony: IP54 (od przodu), IP20 (korpus miernika)
• Zgodność: CE, RoHS, UL/cUL (dla niektórych wariantów)

Dodatkowe cechy:

• Inteligentny algorytm: Automatycznie przełącza między różnymi bankami kondensatorów.
• Podwójna ochrona hasłem.
• Programowalne parametry: Liczba przekaźników, czas załączenia, czas rozładowania.
• Funkcja kompensacji biegu jałowego.
• Funkcja offsetu mocy biernej.
• Algorytm równomiernego zużycia stopni.

Selec APFC147 jest często spotykany w bateriach kondensatorów do kompensacji mocy biernej w przemyśle i obiektach komercyjnych.
