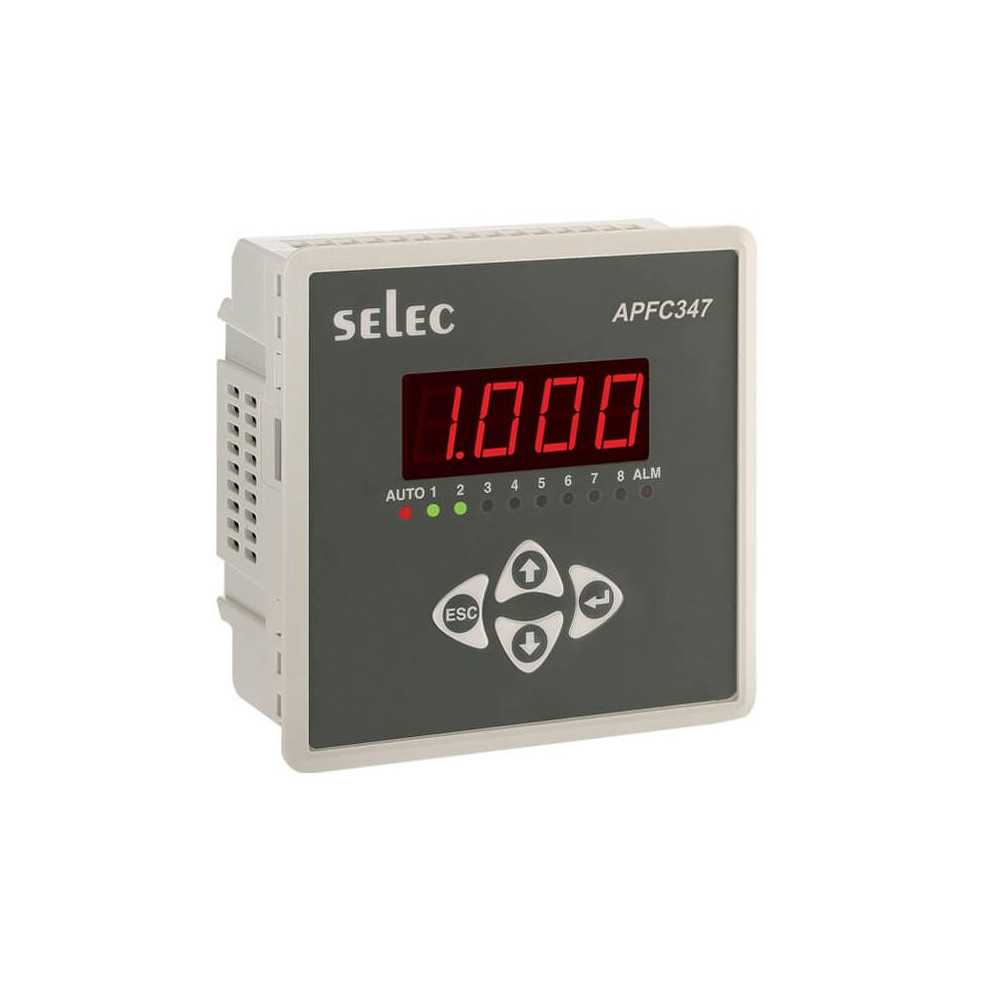

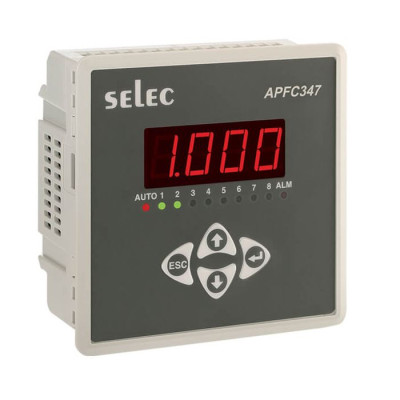

Regulator mocy biernej APFC347-108-230V-CE-RoHS

Regulator mocy biernej Selec APFC347 to popularne urządzenie służące do automatycznej korekcji współczynnika mocy w instalacjach elektrycznych. Poniżej przedstawiono jego główne dane techniczne:

Ogólne cechy:

• Typ: Automatyczny regulator współczynnika mocy (APFC - Automatic Power Factor Controller)
• Producent: Selec
• Montaż: Na panelu (wymiar czołowy 96 x 96 mm)
• Wyświetlacz: 4-cyfrowy, 7-segmentowy LED (jedna linia) do wyświetlania współczynnika mocy
• Tryby pracy: Automatyczny i Manualny
• Certyfikaty: CE (dostępna wersja z RoHS)

Parametry wejściowe:

• Typ wejścia: 2-fazowe 2-przewodowe (2Ø - 2W), 1-fazowe 2-przewodowe (1Ø - 2W)
• Napięcie wejściowe:
  • Faza-neutralny (L-N): 40 - 300 V AC
  • Międzyfazowe (L-L): 50 - 530 V AC
• Prąd wejściowy: Nominalnie 5 A AC (Min. 50 mA, Max. 6 A), pomiar z jednego przekładnika prądowego (CT sensing)
• Częstotliwość: 45 - 65 Hz
• Obciążenie (Burden): 20 mOhm
• Przekładnik prądowy (CT Primary): Programowalny od 1/5 A do 9999 A
• Przekładnik prądowy (CT Secondary): Programowalny 1 A lub 5 A

Pomiar i dokładność:

• Zakres pomiaru współczynnika mocy: 0.8 opóźniający (lag) do 0.8 wyprzedzający (lead)
• Dokładność pomiaru współczynnika mocy: ± 0.01

Wyjścia i sterowanie:

• Liczba stopni (przekaźników): Dostępne wersje z 4, 6 lub 8 przekaźnikami (np. APFC347-108 ma 8 stopni)
• Typ wyjścia: Przekaźnikowe (NO - normalnie otwarte, jeden wspólny punkt)
• Obciążalność styku przekaźnika: 5 A @ 250 V AC (maks.)
• Docelowy współczynnik mocy (Target PF): Programowalny od 0.8 opóźniający do 0.8 wyprzedzający
• Czułość sterowania: Programowalna od 55% do 100%
• Czas załączenia stopnia (Step time): Programowalny od 1 do 999 sekund
• Czas rozładowania (Discharge time): Programowalny od 1 do 999 sekund
• Program przełączania: Automatyczny, Liniowy, Rotacyjny
• Automatyczna inicjalizacja: Tak/Nie

Alarmy i zabezpieczenia:

• Wyjście alarmowe: Programowalne
• Wskazania alarmowe: Nadmierne napięcie, zbyt niskie napięcie, błąd polaryzacji przekładnika prądowego, niedokompensacja, przekompensowanie, brak prądu.
• Programowalna histereza:
  • Napięcie: 1% do 10%
  • Współczynnik mocy: 1% do 5%

Zasilanie pomocnicze:

• Napięcie zasilania: Szeroki zakres od 85 do 270 V AC / DC
• Pobór mocy: Maksymalnie 7 VA

Warunki środowiskowe:

• Temperatura pracy: 0°C do 60°C
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność: 0% do 95% RH (bez kondensacji)

Wymiary i waga (przybliżone):

• Wymiary (W x H x D): 96 x 96 x 58 mm (ramka czołowa), głębokość montażowa ok. 55 mm
• Waga: Około 263 g (dla wersji 8-stopniowej)

APFC347 jest prostym i skutecznym rozwiązaniem do automatycznej kompensacji mocy biernej, pomagającym w poprawie efektywności energetycznej i unikaniu kar za niski współczynnik mocy.
