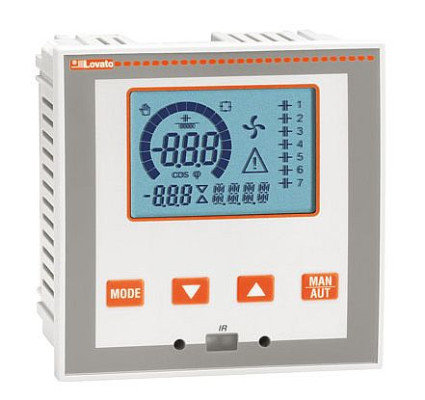

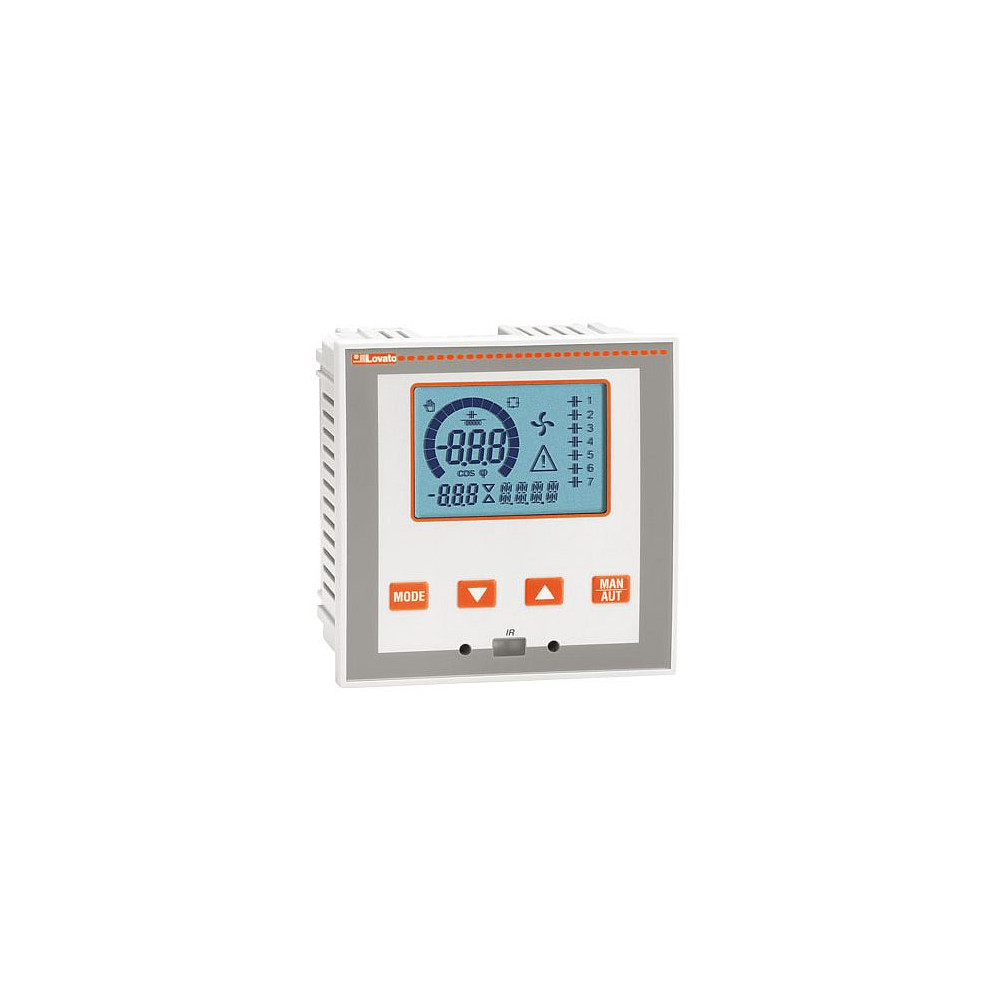

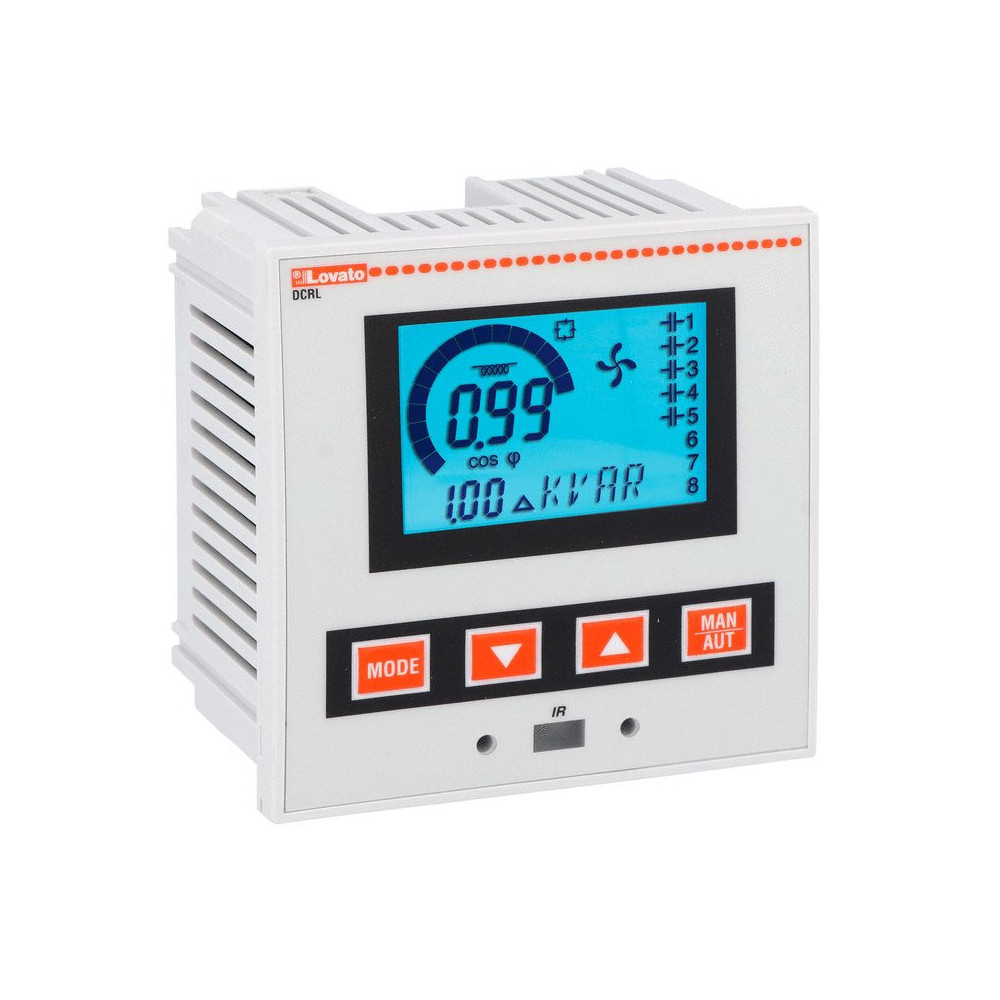

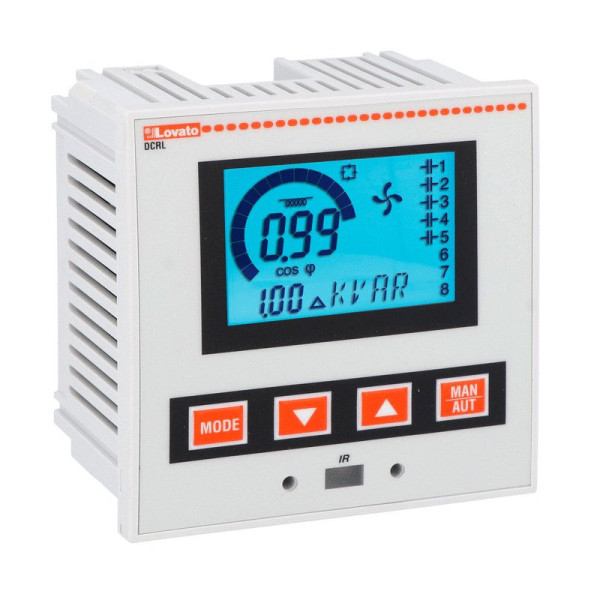

Regulator mocy biernej DCRL 3 3 stopniowy

Regulator mocy biernej DCRL 3 3 stopniowy

Potrzebujesz więcej informacji? Zapytaj o produkt
602,44 zł (Brutto)
489,79 zł (netto)

Najniższa cena 602,44 zł od 19.08.2025 dla tego produktu

Regulator DCRL 3 to 3 stopniowy automatyczny regulator współczynnika mocy (mocy biernej), produkowany przez firmę LOVATO Electric

Ilość
Brak na stanie

Regulator DCRL 3 to 3 stopniowy automatyczny regulator współczynnika mocy (mocy biernej), produkowany przez firmę LOVATO Electric. Jest to popularne urządzenie stosowane do sterowania bateriami kondensatorów w celu optymalizacji współczynnika mocy w instalacjach elektrycznych.

Poniżej przedstawiam kluczowe dane techniczne i cechy regulatora DCRL 3:

Regulator DCRL 3 - Główne cechy i dane techniczne

1. Ogólne:

  • Producent: LOVATO Electric (Włochy)
  • Typ: Automatyczny regulator współczynnika mocy
  • Montaż: Tablicowy, w standardowej obudowie 96x96 mm (panel-mount)
  • Wyświetlacz: Podświetlany wyświetlacz LCD z ikonami i komunikatami tekstowymi (w 6 językach, w tym polskim)
  • Klawiatura: 4 przyciski nawigacyjne do obsługi i programowania
  • Zgodność: Zgodny z normami IEC/EN 61010-1

2. Liczba stopni (wyjść przekaźnikowych):

  • Standardowo 3 stopnie (wyjścia przekaźnikowe)
  • Możliwość rozbudowy do maksymalnie 5 lub 6 stopni (źródła podają różnie, ale zawsze jest możliwość rozszerzenia poprzez moduły EXP, np. EXP1006)

3. Pomiary:

  • Rodzaj pomiaru: True RMS (TRMS) dla napięcia i prądu, co zapewnia wysoką dokładność nawet przy zniekształconych przebiegach.
  • Szeroki zakres pomiarów:
    • Współczynnik mocy (cos φ)
    • Napięcie (U)
    • Prąd (I)
    • Moc czynna (P)
    • Moc bierna (Q)
    • Moc pozorna (S)
    • Częstotliwość (f)
    • Analiza harmonicznych napięcia i prądu (THD do 15 harmonicznej)
  • Wejście prądowe: Przez zewnętrzny przekładnik prądowy (maks. 5A). Zakres pomiarowy 0,025...6A~ (dla skali 5A).
  • Wejście napięciowe: Separowane galwanicznie, przystosowane do podłączenia przekładnika napięciowego w aplikacjach średniego napięcia. Zakres pomiarowy 50…720V AC.

4. Zasilanie:

  • Zasilanie pomocnicze: Szeroki zakres napięcia zasilania od 100 do 440V AC.

5. Wyjścia przekaźnikowe:

  • Obciążalność: 5A / 250V AC1 (znamionowa)
  • Konfiguracja: Najczęściej 2x NO-SPST + 1x C/O-SPDT (styk przełączny)

6. Komunikacja i programowanie:

  • Przedni port optyczny: Galwanicznie izolowany, szybki, wodoodporny, kompatybilny z modułami USB i Wi-Fi (np. CX01, CX02) do programowania z komputera, tabletu lub smartfona.
  • Magistrala rozszerzeń: Jeden slot dla modułów rozszerzeń serii EXP (np. moduły komunikacyjne RS232, RS485, USB, a także dodatkowe wyjścia przekaźnikowe).
  • Programowanie: Z panelu przedniego, z komputera lub z tabletu/smartfona.
  • Ochrona ustawień: Dwupoziomowe hasło.

7. Funkcje specjalne:

  • Automatyczne rozpoznawanie kierunku przepływu prądu.
  • Działanie 4-kwadrantowe.
  • Możliwość zastosowania w sieciach średniego napięcia (z przekładnikami).
  • Pomiar temperatury wewnętrznej panelu (niektóre wersje).
  • Rejestrowanie zdarzeń (alarmy, zmiany ustawień).
  • Liczniki godzin pracy i załączeń poszczególnych stopni (dla celów serwisowych).
  • Wbudowany kalendarz-zegar z podtrzymaniem zasilania (niektóre wersje).
  • Zgodność z oprogramowaniem do konfiguracji i zdalnego sterowania (np. Xpress) oraz do nadzoru i zarządzania energią (Synergy, Synergy Cloud).

8. Warunki pracy i wymiary:

  • Temperatura pracy: -20°C do +60°C (różne źródła mogą podawać lekko odmienne zakresy, ale ogólnie jest to typowy zakres dla urządzeń przemysłowych).
  • Stopień ochrony: IP54 (od frontu), IP20 (na zaciskach).
  • Wymiary (szer. x wys. x gł.): 96 x 96 x 73,5 mm (standardowa obudowa tablicowa).
  • Waga: Około 0,34 kg.

Podsumowując, DCRL 3 to zaawansowany i elastyczny regulator współczynnika mocy, który dzięki możliwości rozbudowy i różnorodnym funkcjom komunikacyjnym sprawdza się w wielu aplikacjach kompensacji mocy biernej.
