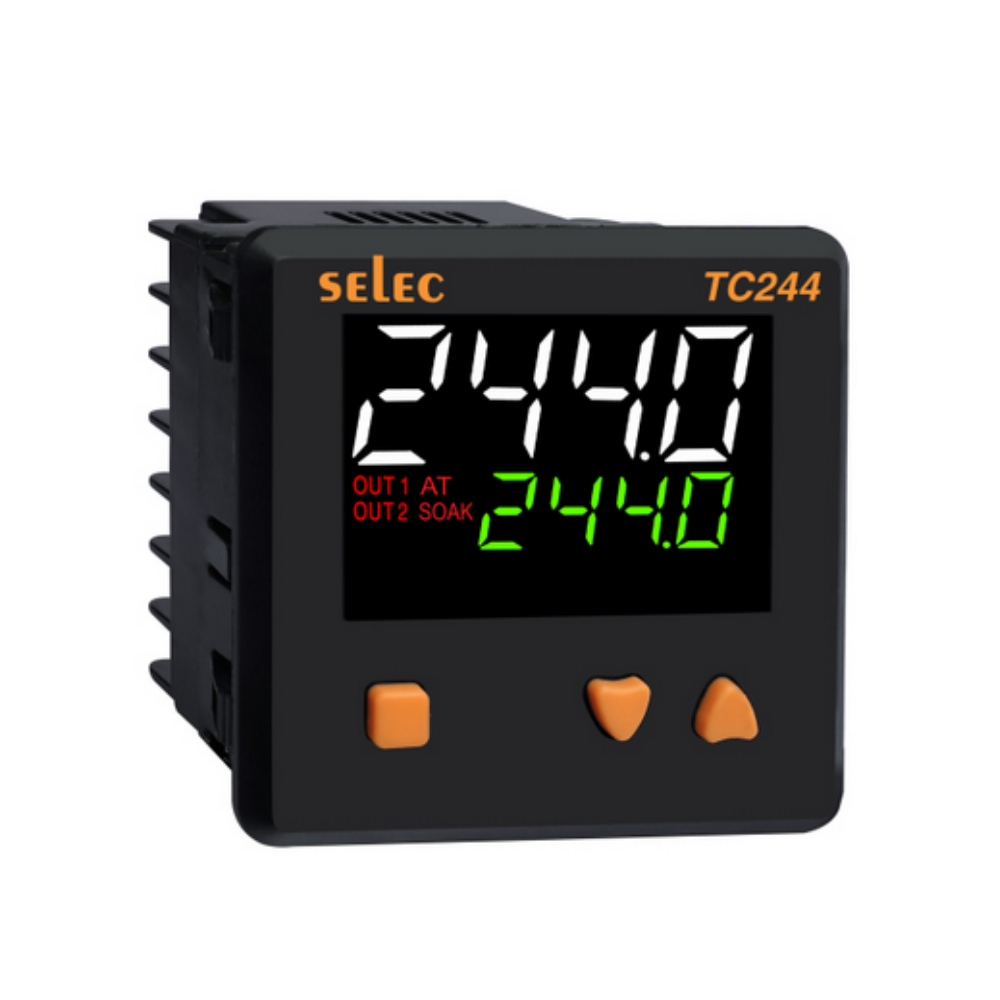

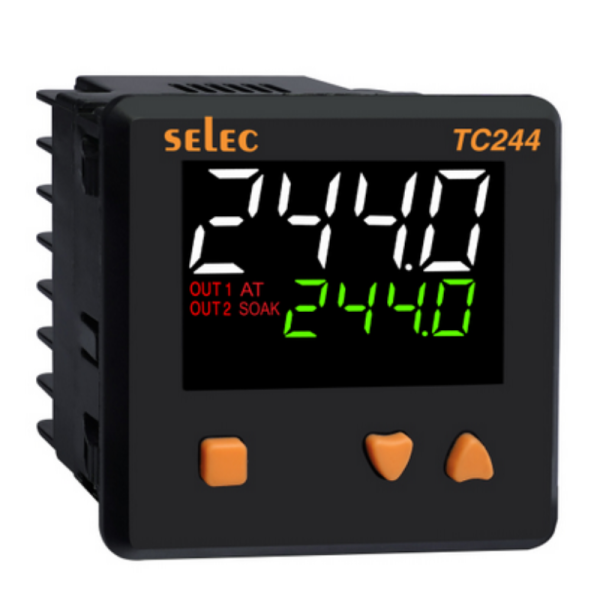

Regulator temperatury TC244CX

Regulator temperatury Selec TC244CX to zaawansowany cyfrowy regulator temperatury panelowy, charakteryzujący się podwójnym wyświetlaczem i uniwersalnym wejściem. Jest szeroko stosowany w różnych aplikacjach przemysłowych i HVAC.

Poniżej przedstawiam jego kluczowe dane techniczne:

Ogólne dane:

• Producent: Selec Controls

• Typ: Cyfrowy regulator temperatury, panelowy

• Seria: CX

• Zastosowanie: Procesy wymagające precyzyjnej kontroli temperatury, np. piece, suszarnie, maszyny, systemy grzewcze/chłodnicze.

Wejścia:

• Typ wejścia czujnika: Uniwersalne, konfigurowalne, obsługuje:

  • Termopary (TC): Typ J, K, T, R, S

  • Czujniki RTD (rezystancyjne czujniki temperatury): Pt100

• Rozdzielczość: 0.1°C dla większości wejść TC/RTD, stała 1°C dla TC typu R i S.

• Dokładność wskazań:

  • Dla wejść TC (J, K, T): 0.25% pełnej skali (F.S.) ±1°C

  • Dla wejść TC (R, S): 0.5% pełnej skali (F.S.) ±2°C (po 20-30 min rozgrzewania)

  • Dla wejść RTD: 0.1% pełnej skali (F.S.) ±1°C

• Zakresy pomiarowe (przykładowe, zależą od typu czujnika):

  • Termopara J: -199 do 750°C

  • Termopara K: -199 do 1350°C

  • Termopara T: -199 do 400°C

  • Termopara R & S: 0 do 1750°C

  • Pt100: -150 do 850°C

• Jednostki temperatury: Wybieralne °C / °F

• Filtr wejścia (FTC): 0.2 do 10.0 sek.

• Czas próbkowania: 250 ms

Wyjścia sterujące:

• Wyjście sterujące (główne): Konfigurowalne przez użytkownika:

  • Przekaźnik (Relay): 1 styk przełączny (SPDT - Single Pole Double Throw)

    • Obciążalność styku: 5A przy 250V AC / 30V DC (obciążenie rezystancyjne)

  • Wyjście SSR (Solid State Relay) - napięciowy sygnał sterujący:

    • Napięcie: 12V DC

    • Prąd: 50mA (przeznaczone do sterowania zewnętrznym przekaźnikiem SSR)

• Wyjście pomocnicze (Auxiliary Output/Alarm):

  • Przekaźnik: 1 styk przełączny (SPDT)

  • Obciążalność styku: 5A przy 250V AC (obciążenie rezystancyjne)

  • Różne tryby alarmowe (odchylenie, absolutny, pasmowy itp.) z histerezą.

Tryby sterowania:

• Regulacja PID: Z funkcją auto-tuningu (Auto-tune) oraz samo-tuningu (Self-tune).

• Sterowanie ON-OFF: (Załącz/Wyłącz) z programowalną histerezą.

• Funkcje specjalne: Grzanie/Chłodzenie (Heat/Cool PID), Dwell Timer (timer przebywania w nastawionej temperaturze).

• Punkty nastawy (Set Points): Podwójne punkty nastawy.

Wyświetlacz:

• Typ wyświetlacza: Podwójny (Dual Display), 7-segmentowy LED.

• Konfiguracja wyświetlacza: 4 + 4 cyfry (do wyświetlania wartości mierzonej i nastawy).

• Kolor wyświetlacza: Często biały dla wartości mierzonej i zielony dla wartości nastawy (lub odwrotnie), co zapewnia wysoką czytelność.

Zasilanie:

• Napięcie zasilania: Uniwersalne 90 do 270V AC / DC (50/60Hz).

• Pobór mocy: Maksymalnie 5 VA (przy 230V AC).

Wymiary i montaż:

• Wymiary panelu (frontu): 72 mm x 72 mm.

• Wymiary wycięcia w panelu: 69 mm x 69 mm.

• Głębokość: Około 83.7 mm.

• Typ montażu: Montaż panelowy (tablicowy).

• Waga: Około 200 gramów.

Warunki środowiskowe:

• Temperatura pracy: 0°C do 50°C.

• Temperatura przechowywania: -20°C do 75°C.

• Wilgotność: 95% RH (bez kondensacji).

• Stopień ochrony (od przodu panelu): IP51.

Certyfikaty:

• CE.

• RoHS.

Selec TC244CX jest wszechstronnym i niezawodnym regulatorem, który dzięki uniwersalnemu wejściu, różnym trybom sterowania i czytelnemu podwójnemu wyświetlaczowi jest odpowiedni do szerokiej gamy zastosowań kontroli temperatury.
