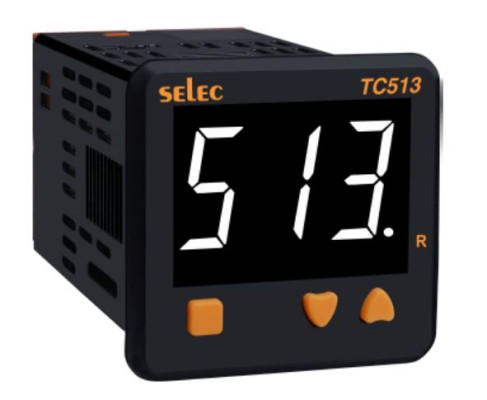

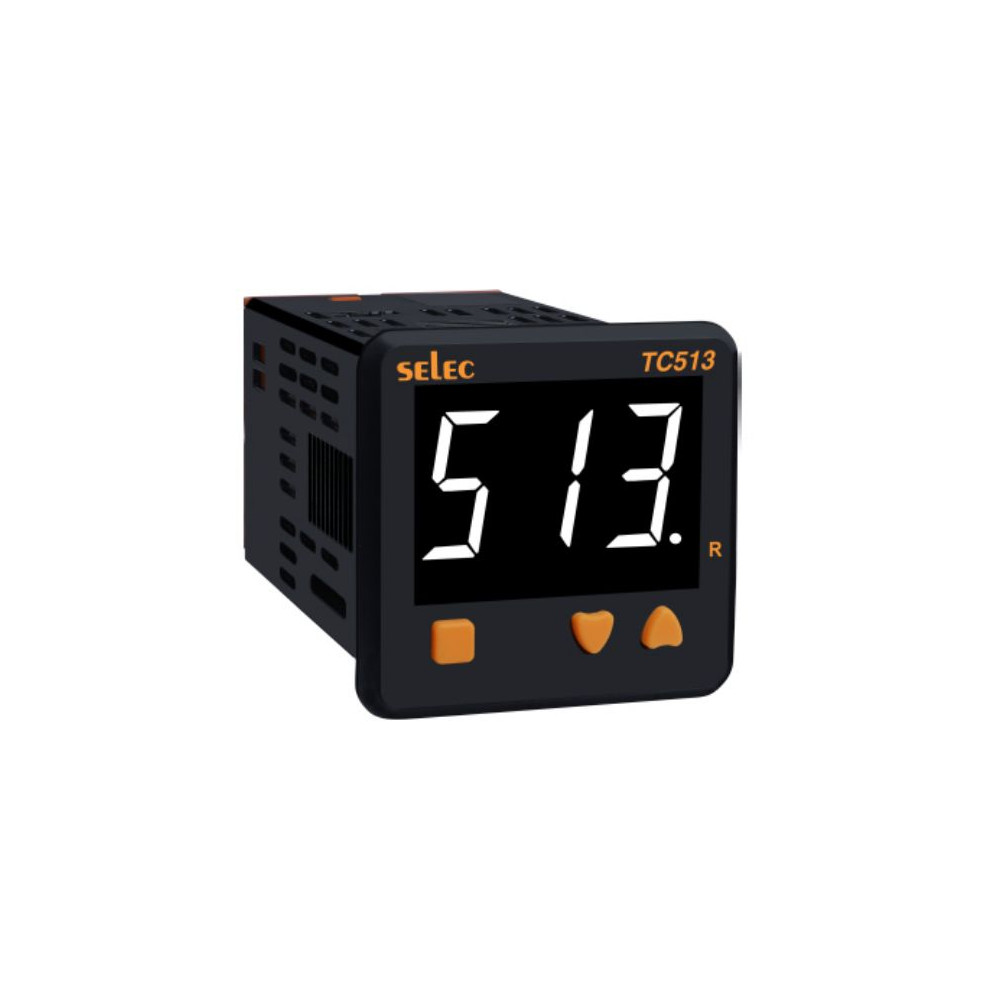

Regulator temperatury TC513CX

Regulator temperatury Selec TC513CX to popularny, kompaktowy cyfrowy regulator temperatury, szeroko stosowany w przemyśle. Poniżej przedstawiam kluczowe dane techniczne:

Ogólne dane:

• Producent: Selec Controls (często spotykany pod nazwą Selec).
• Typ: Cyfrowy regulator temperatury.
• Seria: CX.
• Zastosowanie: Piece, piekarniki, maszyny do przetwórstwa tworzyw sztucznych, urządzenia do przetwórstwa żywności, panele HVAC, laboratoryjne systemy temperaturowe, itp.

Wejścia:

• Typ wejścia czujnika: Uniwersalne, obsługuje termopary (TC):
  • Typ J, K, T, R, S oraz czujniki RTD (rezystancyjne czujniki temperatury):
  • Pt100
• Rozdzielczość: Stała 1°C.
• Dokładność wskazań:
  • Dla wejść TC (J, K, T): 0.25% pełnej skali (F.S.) ±1°C.
  • Dla wejść TC (R, S): 0.5% pełnej skali (F.S.) ±2°C (po 20 min rozgrzewania).
  • Dla wejść RTD: 0.1% pełnej skali (F.S.) ±1°C.
• Zakres temperatur: Od -200°C do 2300°C (zależnie od typu czujnika).
• Jednostki temperatury: Wybieralne °C / °F.
• Filtr wejścia (FTC): 0.2 do 10.0 sek.
• Czas próbkowania: 250 ms.

Wyjścia sterujące:

• Typ wyjścia: Wybieralne przez użytkownika:
  • Przekaźnik (Relay):
    • Przekaźnik SPDT (Single Pole Double Throw).
    • Obciążalność styku: 10A przy 230V AC / 30V DC (obciążenie rezystancyjne).
  • Wyjście SSR (Solid State Relay) - napięciowy sygnał sterujący:
    • Napięcie: 12V DC.
    • Prąd: 30mA (przeznaczone do sterowania zewnętrznym przekaźnikiem SSR).

Tryby sterowania:

• Regulacja PID: Z automatycznym dostrajaniem (Auto-tune) lub samodostrajaniem (Self-tune).
• Sterowanie ON-OFF: (Załącz/Wyłącz) z histerezą.

Wyświetlacz:

• Typ wyświetlacza: 3-cyfrowy, 7-segmentowy LED, pojedynczy wyświetlacz.
• Kolor wyświetlacza: Biały (różne źródła mogą podawać czerwony, ale najczęściej jest to biały dla tego modelu).
• Wysokość cyfr: Około 10 mm.

Zasilanie:

• Napięcie zasilania: Uniwersalne 90 do 270V AC / DC (50/60Hz).
• Pobór mocy: Maksymalnie 6 VA przy 230V AC.

Wymiary i montaż:

• Rozmiar (panel): 48 x 48 mm (1/16 DIN).
• Wymiary wycięcia w panelu: Kwadratowe - 46.00mm x 46.00mm.
• Głębokość montażowa: Krótka.
• Typ montażu: Montaż panelowy.
• Zakończenie: Zaciski śrubowe.

Warunki środowiskowe:

• Temperatura pracy: 0°C do 50°C.
• Temperatura przechowywania: -20°C do 75°C.
• Wilgotność: 95% RH (bez kondensacji).

Funkcje dodatkowe:

• Pojedynczy punkt nastawy (set point).
• Wartość ręcznego resetu: -19.9 do 19.9 °C/°F.
• Szerokość histerezy: 0.1 do 99.9 °C.
• Czas cyklu: 0.1 do 99.9 sek.
• Pasmo proporcjonalności (P): 1 do 400 °C.
• Czas całkowania (I): 0.0 do 99.9 min.
• Czas różniczkowania (D): 0 do 999 sek.

Certyfikaty:

• CE.
• RoHS.

Regulator Selec TC513CX jest ceniony za swoją prostotę, niezawodność i szeroki zakres zastosowań w systemach kontroli temperatury.
