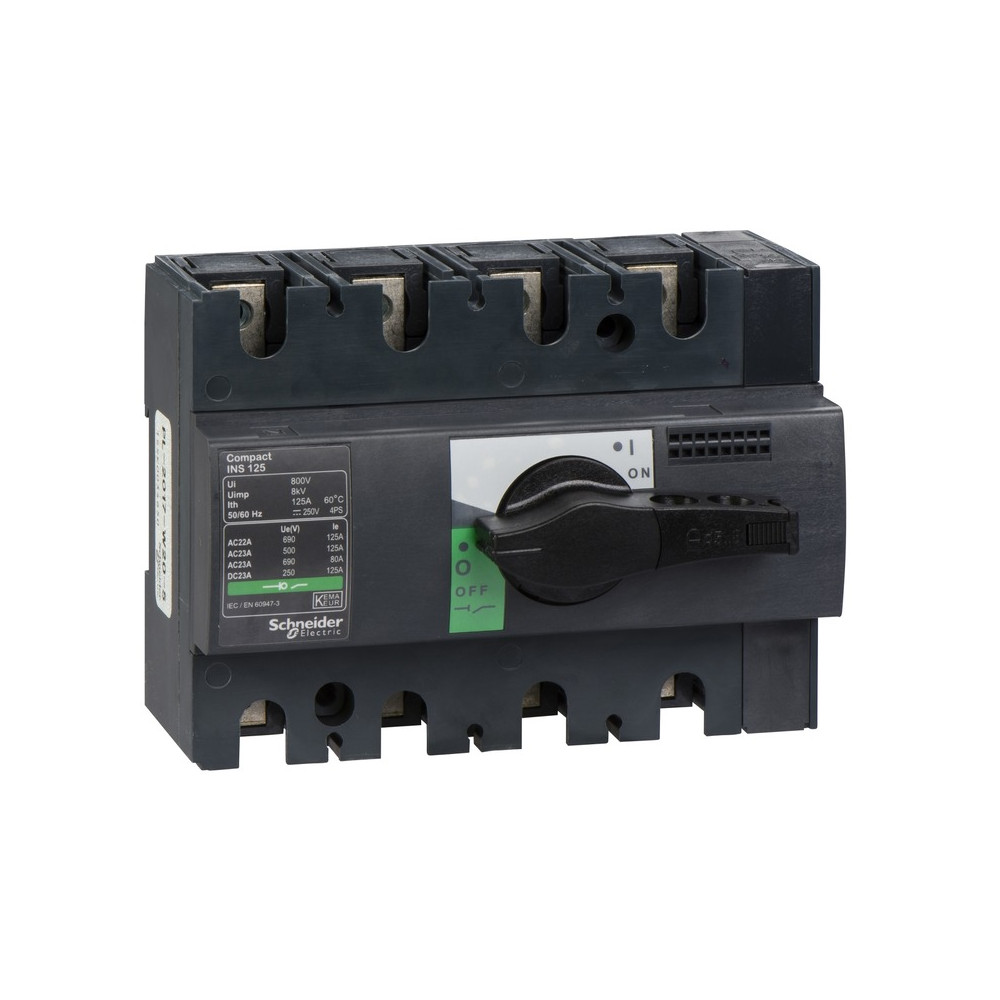

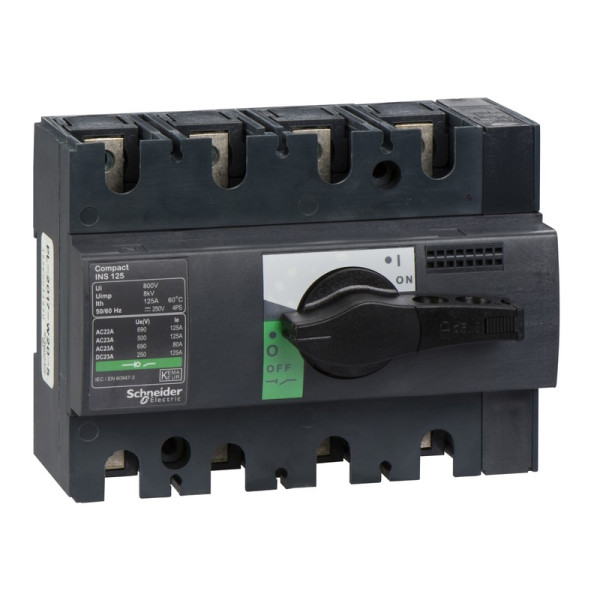

Rozłącznik INS 125A ( 4 biegunowy ) 28911

Rozłącznik INS 125A ( 4 biegunowy ) 28911

Rozłącznik INS 125A (4 biegunowy) 28911 to niezawodne urządzenie, które zapewnia wysoką jakość rozłączenia w instalacjach elektrycznych. Został zaprojektowany z myślą o maksymalnej wydajności oraz bezpieczeństwie użytkowania, co czyni go idealnym rozwiązaniem dla wielu zastosowań. Charakteryzuje się solidną konstrukcją oraz łatwością w montażu, co sprawia, że jest odpowiedni zarówno dla profesjonalistów, jak i dla amatorów.

Rozłącznik ten obsługuje prąd nominalny do 125A, co pozwala na efektywne zasilanie różnorodnych urządzeń elektronicznych. Jego czterobiegowa budowa umożliwia jednoczesne rozłączenie czterech obwodów, co znacznie zwiększa elastyczność w zarządzaniu instalacją. Dzięki zastosowaniu wysokiej jakości materiałów, produkt zapewnia długotrwałe i niezawodne działanie, nawet w trudnych warunkach.

Dzięki innowacyjnym rozwiązaniom technologicznym, rozłącznik INS 125A zapewnia również wysoką odporność na awarie. Zintegrowane mechanizmy zabezpieczające przed przeciążeniem oraz przepięciem chronią podłączone urządzenia, co przekłada się na ich dłuższą żywotność. Jego nowoczesny design oraz funkcjonalność z pewnością spełnią oczekiwania najbardziej wymagających użytkowników.

Wybierając rozłącznik INS 125A (4 biegunowy) 28911, zyskujesz pewność, że stawiasz na sprawdzone rozwiązania, które połączą bezpieczeństwo, wydajność oraz nowoczesność w jednym. Idealny do zastosowań przemysłowych oraz komercyjnych, stał się niezbędnym elementem w każdej profesjonalnej instalacji elektrycznej.

Parametry:

• Nazwa produktu ComPacT INS
• Typ produktu lub komponentu Rozłącznik
• Opis biegunów 4P
• Rodzaj sieci Prąd przemienny (AC)
• Prąd stały (DC) Częstotliwość sieci 50/60 Hz\
• Znamionowy prąd łączeniowy [Ie]
  AC-22A: 125 A prąd przemienny (AC) 50/60 Hz 220/240 V
  AC-22A: 125 A prąd przemienny (AC) 50/60 Hz 380/415 V
  AC-22A: 125 A prąd przemienny (AC) 50/60 Hz 440/480 V
  AC-22A: 125 A prąd przemienny (AC) 50/60 Hz 500 V
  AC-22A: 125 A prąd przemienny (AC) 50/60 Hz 660/690 V
  AC-23A: 125 A prąd przemienny (AC) 50/60 Hz 220/240 V
  AC-23A: 125 A prąd przemienny (AC) 50/60 Hz 380/415 V
  AC-23A: 125 A prąd przemienny (AC) 50/60 Hz 440/480 V
  AC-23A: 125 A prąd przemienny (AC) 50/60 Hz 500 V
  AC-23A: 80 A prąd przemienny (AC) 50/60 Hz 660/690 V
  DC-22A: 125 A prąd stały (DC) 125 V 2 bieguny szeregowo
  DC-23A: 125 A prąd stały (DC) 125 V 2 bieguny szeregowo
  DC-22A: 125 A prąd stały (DC) 250 V 4 bieguny w szeregu
  DC-23A: 125 A prąd stały (DC) 250 V 4 bieguny w szeregu
• Znamionowe napięcie izolacji [Ui] 800 V prąd przemienny (AC) 50/60 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp] 8 kV
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] 125 A w 60 °C
• znamionowy prąd załączalny zwarciowy [Icm] 154 kA z wyłącznikiem zabezpieczającym po stronie zasilania 690 V prąd przemienny (AC) w 50/60 Hz
• 20 kA rozłącznik izolacyjny samodzielny 690 V prąd przemienny (AC) w 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe 250 V prąd stały (DC) 690 V prąd przemienny (AC) 50/60 Hz
• Funkcja izolacyjnaTak
• wskazanie położenia styku Tak
• Widoczna przerwa NIE
• Stopień zanieczyszczenia 3
• Typ sterowania Pokrętło
• Kolor uchwytu Czarny
• Sposób montażu Stacjonarny
• Podstawa montażowa Szyna DIN
• Płyta przyłącza górne
• Przednie przyłącza dolne
• Największa moc
  AC-23: 55 kW w 440 V prąd przemienny (AC) 50/60 Hz
  AC-23: 37 kW w 220/240 V prąd przemienny (AC) 50/60 Hz
  AC-23: 55 kW w 380/415 V prąd przemienny (AC) 50/60 Hz
  AC-23: 75 kW w 500/525 V prąd przemienny (AC) 50/60 Hz
  AC-23: 75 kW w 660/690 V prąd przemienny (AC) 50/60 Hz
• tryb pracy Ciągły
• klasa obciążenia pośredniego Klasa 120 - 60%
• [Icw] znamionowy prąd krótkotrwały wytrzymywany
  1 kA w czasie 30 s zgodnie z IEC 60947-3
  1,23 kA w czasie 20 s zgodnie z IEC 60947-3
  3,175 kA w czasie 3 s zgodnie z IEC 60947-3
  5,5 kA w czasie 1 s zgodnie z IEC 60947-3
• Twałość mechaniczna 15000 cykl
• Trwałość elektryczna
  AC-22A: 1500 cykl 220/240 V prąd przemienny (AC) 50/60 Hz
  AC-22A: 1500 cykl 380/415 V prąd przemienny (AC) 50/60 Hz
  AC-22A: 1500 cykl 440 V prąd przemienny (AC) 50/60 Hz
  AC-22A: 1500 cykl 500 V prąd przemienny (AC) 50/60 Hz
  AC-23A: 1500 cykl 220/240 V prąd przemienny (AC) 50/60 Hz
  AC-23A: 1500 cykl 380/415 V prąd przemienny (AC) 50/60 Hz
  AC-23A: 1500 cykl 440 V prąd przemienny (AC) 50/60 Hz
  AC-23A: 1500 cykl 500 V prąd przemienny (AC) 50/60 Hz
  DC-22A: 1500 cykl 250 V prąd stały (DC) 4 bieguny w szeregu
  DC-23A: 1500 cykl 250 V prąd stały (DC) 4 bieguny w szeregu
  AC-22A: 1500 cykl 690 V prąd przemienny (AC) 50/60 Hz
  AC-23A: 1500 cykl 690 V prąd przemienny (AC) 50/60 Hz
• Rozstaw podłączeń 30 mm
• Wysokość 100 mm
• Szerokość 135 mm
• Głębokość 62,5 mm
• Masa produktu 0,9 kg
