Kabel AL-232CAB - programowanie

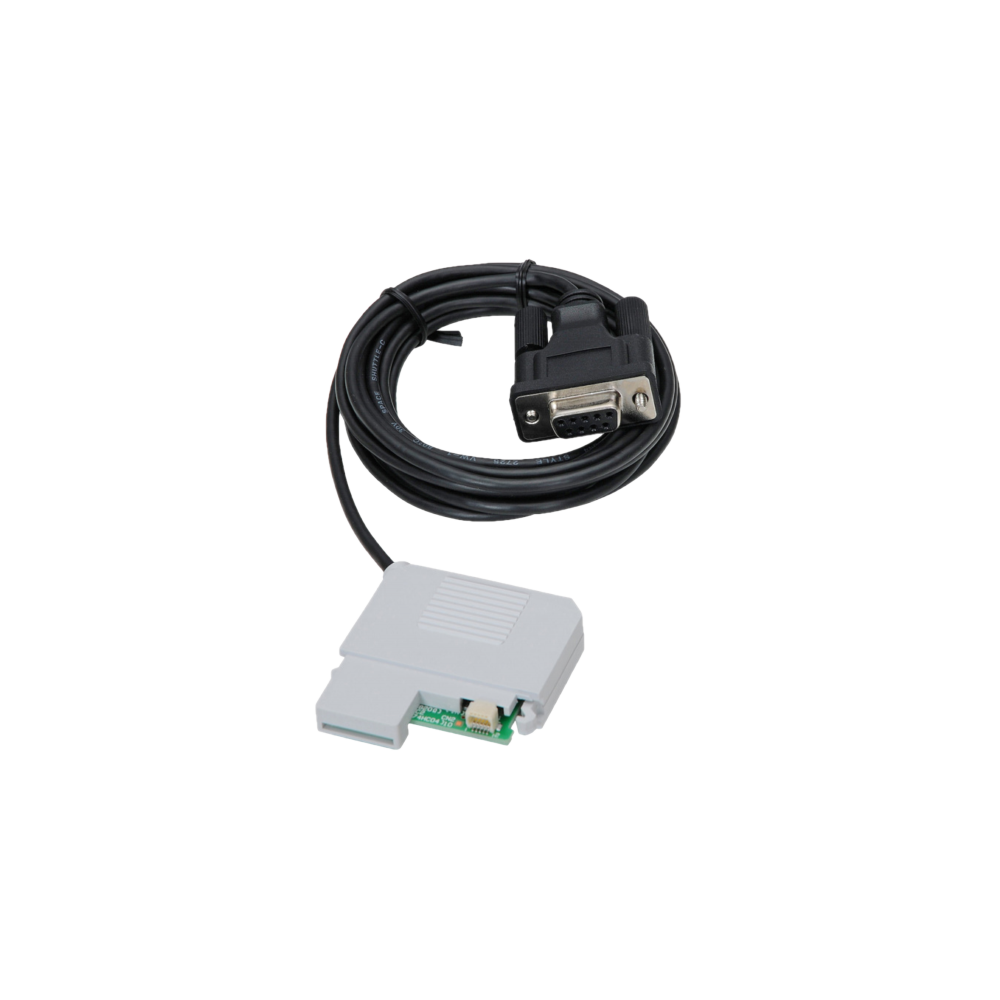

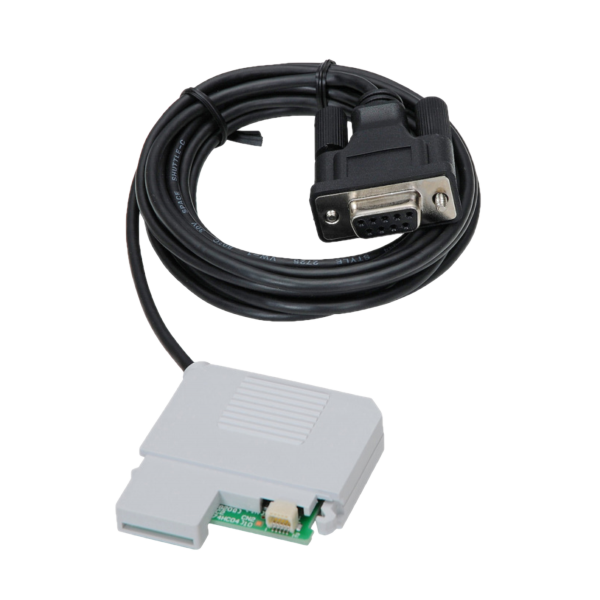

Kabel Mitsubishi AL-232CAB to kabel interfejsu RS-232C przeznaczony do programowania sterowników PLC z serii Mitsubishi Electric ALPHA i ALPHA2 z poziomu komputera PC lub modemu. Jest to kluczowy element do komunikacji między PLC a oprogramowaniem do programowania (np. ALVLS/AL-PCS/WIN-E).

Oto szczegółowy opis techniczny:

Główne przeznaczenie:

• Programowanie PLC: Służy do wgrywania (download) i pobierania (upload) programów oraz informacji z/do sterowników PLC Mitsubishi serii ALPHA i ALPHA2.
• Komunikacja: Umożliwia komunikację szeregową RS-232C między sterownikiem a komputerem PC lub modemem.

Parametry techniczne:

• Typ interfejsu: RS-232C
• Złącze po stronie PC: 9-pinowe D-sub żeńskie (DB9 żeńskie)
• Złącze po stronie PLC: Specjalne złącze dedykowane do sterowników serii Mitsubishi ALPHA/ALPHA2 (często podpinane pod panel przedni PLC, pod pokrywą lub w miejscu kasety pamięci).
• Długość kabla: Typowo 2,5 metra.
• Izolacja galwaniczna: Kabel zapewnia izolację galwaniczną między sterownikiem ALPHA2 a komputerem osobistym. Jest to ważna cecha, która chroni komputer przed zakłóceniami i uszkodzeniami elektrycznymi pochodzącymi z instalacji przemysłowej.
• Kompatybilność: Przeznaczony wyłącznie do sterowników Mitsubishi ALPHA i ALPHA2. Nie jest kompatybilny z innymi seriami PLC Mitsubishi (np. FX, Q, L, iQ-R) ani PLC innych producentów (np. Panasonic).
• Zgodność środowiskowa:
  • RoHS Compliance: Zgodny z dyrektywą RoHS (Restriction of Hazardous Substances).
  • REACH: Może zawierać substancje z listy REACH, np. o numerach CAS 7439-92-1 (ołów) i 119344-86-4 (inne substancje). Wskazuje to na konieczność odpowiedniego postępowania z kablem po zakończeniu jego eksploatacji (utylizacja WEEE - Waste Electrical and Electronic Equipment).
  • CE, EAC, UKCA: Zgodny z europejskimi i brytyjskimi normami bezpieczeństwa i kompatybilności elektromagnetycznej.
• Waga: Około 0,09 kg - 0,119 kg (w zależności od opakowania).
• Wymiary opakowania (przybliżone): 140 x 100 x 52 mm.
• Numer materiałowy Mitsubishi: 87674.

Ważne uwagi dotyczące użytkowania:

• Kabel AL-232CAB może być używany tylko do przeznaczonego celu, czyli do komunikacji z serią ALPHA/ALPHA2.
• Przed podłączeniem lub odłączeniem kabla należy wyłączyć zasilanie PLC.
• W przypadku sterowników ALPHA, często konieczne jest zdjęcie pokrywy lub kasety pamięci, aby uzyskać dostęp do portu programowania.

Podsumowując, AL-232CAB to specjalistyczny kabel komunikacyjny niezbędny do konfiguracji i obsługi prostych sterowników logicznych Mitsubishi Electric z serii ALPHA, zapewniający bezpieczne i niezawodne połączenie RS-232C.
